Подшпиники для корпусов из нержавеющей стали для установочных винтов  

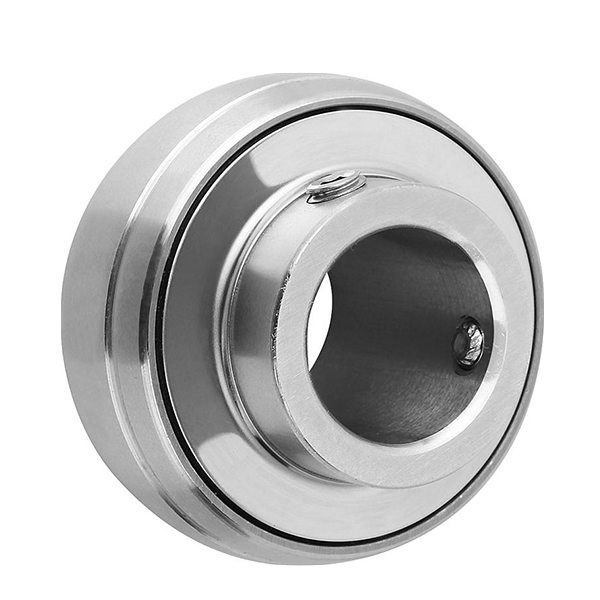

Нержавеющие корпусные подшипники с креплением установочными винтами — это высокотехнологичные опорные узлы, предназначенные для эксплуатации в условиях, где стандартные углеродистые стали подвергаются быстрому окислению. Конструктивно они представляют собой радиальные однорядные шарикоподшипники с уширенным внутренним кольцом и сферическим наружным кольцом. Основное отличие данной категории заключается в наличии двух резьбовых отверстий во внутреннем кольце, расположенных под углом 120 градусов друг к другу, что обеспечивает жесткую фиксацию на валу без использования сложных закрепительных втулок.

Особенности фиксации установочными винтами

Фиксация узла на валу осуществляется путем затягивания двух установочных винтов с шестигранным шлицем, которые упираются непосредственно в поверхность вала. Угол взаимного расположения винтов в 120 градусов выбран неслучайно, так как он обеспечивает оптимальное распределение радиального усилия и минимизирует биение внутреннего кольца при вращении. Для предотвращения самопроизвольного отвинчивания в условиях вибрации применяются винты со специальным наконечником — чашеобразным или конусообразным, который слегка деформирует металл вала, создавая надежное механическое зацепление.

При монтаже таких подшипников критически важно использовать калиброванные валы с жестким допуском по диаметру, чтобы избежать перекоса внутреннего кольца при затяжке. В случаях, когда предполагаются реверсивные нагрузки или частые пуски под нагрузкой, на валу рекомендуется выполнять небольшие лыски или засверловки под конусы винтов. Это техническое решение полностью исключает проворачивание вала внутри подшипника и предотвращает задиры на сопрягаемых поверхностях.

Материалы и антикоррозионная защита

Для изготовления внутренних и наружных колец, а также тел качения в данной категории применяется высокоуглеродистая нержавеющая сталь марки AISI 440C. Этот сплав проходит прецизионную термическую обработку, позволяющую достичь твердости порядка 58-62 HRC по шкале Роквелла. Благодаря высокому содержанию хрома, детали демонстрируют превосходную стойкость к питтинговой коррозии и способны выдерживать значительные контактные напряжения без пластической деформации дорожек качения.

Сепараторы и защитные шайбы этих подшипников изготавливаются из более пластичной аустенитной нержавеющей стали AISI 302 или AISI 304. Данный материал обладает абсолютной немагнитностью и повышенной химической стойкостью к воздействию агрессивных моющих средств, применяемых при санитарной обработке оборудования. Использование штампованных стальных сепараторов позволяет снизить трение и обеспечить свободную циркуляцию пластичной смазки внутри рабочей полости подшипника.

Герметичность внутренней полости обеспечивается двух- или трехгубчатыми уплотнениями из синтетического каучука NBR, армированными стальным каркасом. Для особо тяжелых условий эксплуатации, связанных с высокими температурами или воздействием концентрированных кислот, уплотнения изготавливаются из фторкаучука FKM. Дополнительную защиту от механических повреждений и струй воды под давлением обеспечивают защитные отражательные кольца (флингеры) из нержавеющей стали, вращающиеся вместе с внутренним кольцом.

Сферы применения и подбор комплектующих

Основной сферой применения нержавеющих подшипников под установочные винты является пищевая, фармацевтическая и химическая промышленность. Они незаменимы в конструкциях ленточных и роликовых конвейеров, разливочных машин, смесителей и упаковочного оборудования, где регулярно проводится мойка горячей водой и дезинфицирующими составами. Использование экологически безопасных смазок с пищевым допуском NSF H1 позволяет эксплуатировать эти узлы в непосредственной близости от зон обработки продуктов питания.

Чтобы безошибочно подобрать необходимый типоразмер, инженеру необходимо учитывать не только номинальный диаметр вала, но и динамическую грузоподъемность узла. Также важно обращать внимание на тип посадки внешнего кольца в корпус, который должен обеспечивать свободное самоустановление подшипника для компенсации угловых перекосов до пяти градусов. Правильный расчет этих параметров гарантирует расчетный ресурс работы оборудования и исключает преждевременный выход узла из строя.

Где купить нержавеющие подшипники под установочные винты

В нашем каталоге представлен широкий ассортимент коррозионностойких подшипниковых узлов ведущих мировых производителей. Актуальная цена на каждую позицию указана в карточке товара, что позволяет оперативно составить смету на закупку комплектующих для модернизации или ремонта оборудования. Вы можете самостоятельно подобрать детали по геометрическим размерам, типу уплотнений и предельной частоте вращения, воспользовавшись интерактивной системой поиска.

Чтобы купить сертифицированные нержавеющие подшипники с доставкой, воспользуйтесь параметрическими фильтрами нашего каталога для точного отбора по диаметру вала и нагрузочным характеристикам. Наличие подробных чертежей и таблиц взаимозаменяемости упростит процесс интеграции опорного узла в вашу установку. Если вам требуется деталь со специфическим типом смазки или нестандартным классом точности, отправьте официальный запрос с указанием заводской маркировки техническим специалистам нашей компании для подбора точного аналога.
