Фланцевые шариковые подшипники NMB дюймового размера  

Фланцевые радиальные шарикоподшипники дюймовой серии — это специализированные элементы качения, в которых внешнее кольцо снабжено выступающим фланцем. Данная геометрическая особенность кардинально упрощает осевое позиционирование подшипника в корпусе, исключая необходимость нарезания резьбы или установки стопорных колец. При воздействии осевых нагрузок фланец упирается в плоскость корпуса, надежно удерживая вал от смещения и обеспечивая высокую жесткость всей конструкции.

Бренд NMB, принадлежащий корпорации MinebeaMitsumi, является мировым лидером в производстве прецизионных миниатюрных подшипников. Использование передовых методов суперфиниширования дорожек качения позволяет снизить уровень шума и существенно продлить ресурс работы деталей. Внутренняя геометрия дюймовых моделей оптимизирована для минимизации кромочных напряжений, что гарантирует стабильную работу узла даже при незначительных перекосах вала.

Конструктивные исполнения и материалы подшипников NMB

Подшипники NMB из высокоуглеродистой хромистой стали марки SAE 52100 предназначены для работы в условиях высоких радиальных нагрузок. Этот материал проходит многоступенчатую термическую обработку, обеспечивающую однородную структуру и максимальную твердость рабочих поверхностей качения.

Для работы в агрессивных средах или при повышенной влажности применяются модификации из нержавеющей стали DD400. Данный запатентованный сплав NMB превосходит стандартную сталь AISI 440C по твердости и износостойкости, обеспечивая надежную защиту от коррозии без снижения динамической грузоподъемности.

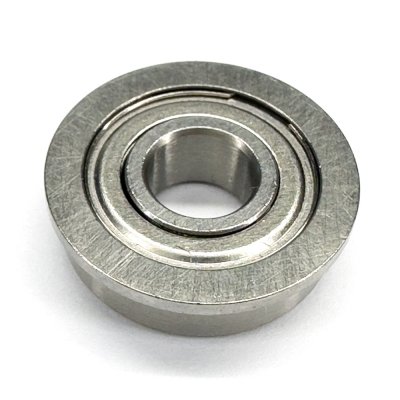

Открытые исполнения и модели с металлическими защитными шайбами с двух сторон (индекс ZZ) ориентированы на высокоскоростные узлы с минимальным моментом сопротивления. Бесконтактные стальные шайбы эффективно защищают внутреннюю полость от проникновения крупных частиц пыли, не создавая дополнительного трения при вращении.

Модификации с контактными резиновыми уплотнениями (индекс 2RS) обеспечивают максимальную герметичность узла в условиях сильного запыления или прямого воздействия влаги. Они поставляются с завода с оптимальным объемом пластичной смазки, рассчитанной на весь срок службы подшипника, хотя и имеют несколько сниженный предел по максимальным оборотам.

Области применения и эксплуатационные преимущества

Основной сферой применения дюймовых фланцевых подшипников NMB является медицинское оборудование, стоматологические наконечники, оптические приборы и прецизионные сервоприводы. Благодаря строгому контролю качества на заводах Minebea, эти детали обеспечивают плавность хода, критически важную для высокоточного позиционирования рабочих органов.

В авиамоделировании и производстве беспилотных летательных аппаратов данные подшипники ценятся за минимальный вес и способность выдерживать высокие обороты бесколлекторных двигателей. Наличие фланца позволяет монтировать их непосредственно в тонкостенные рамы и консоли из композитных материалов.

Как правильно подобрать и купить фланцевые дюймовые подшипники NMB

При необходимости подобрать замену изношенному узлу важно учитывать не только основные размеры (внутренний диаметр, наружный диаметр и ширину), но и радиальный зазор. Для прецизионных механизмов NMB выпускает подшипники с уменьшенными зазорами групп MC3 или MC4, что позволяет минимизировать люфт вала.

В каталоге представлены оригинальные комплектующие NMB с подробным описанием геометрических параметров, при этом актуальная цена указана для каждой позиции. Чтобы быстро купить оригинальные японские подшипники, воспользуйтесь параметрическим поиском на нашем сайте, выбрав требуемый тип уплотнения и размеры в дюймах. Если вам требуется профессиональная консультация или проверка кросс-кодов, отправьте техническую маркировку детали нашим специалистам для точной идентификации.
