Трёхрядные перекрестно-роликовые поворотные подшипники  

Конструктивные особенности трёхрядных роликовых опор

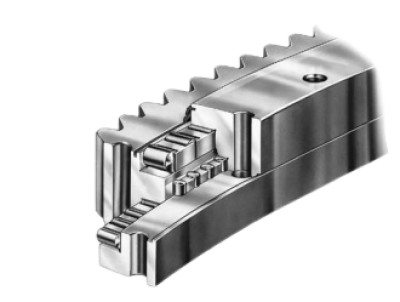

Трёхрядные роликовые опорно-поворотные подшипники конструктивно состоят из трех независимых колец и трех рядов цилиндрических роликов, расположенных перпендикулярно друг другу. Верхний и нижний горизонтальные ряды роликов воспринимают исключительно осевые нагрузки противоположного направления, обеспечивая высокую устойчивость к опрокидывающему моменту. Средний вертикальный ряд роликов предназначен для компенсации радиальных сил, что позволяет полностью разделить векторы нагружения внутри одного узла.

Для изготовления колец таких крупногабаритных деталей применяются высокопрочные легированные стали, проходящие обязательную термообработку. Дорожки качения подвергаются индукционной закалке для достижения оптимальной твердости, в то время как сердцевина кольца сохраняет вязкость для сопротивления ударным нагрузкам. Сегментированные полиамидные или латунные проставки между роликами снижают взаимное трение тел качения, минимизируя пусковой момент и тепловыделение при работе.

Разновидности по типу зубчатого зацепления

Модификации с внешним зубчатым зацеплением оснащаются эвольвентными зубьями на наружном кольце, что упрощает компоновку приводного механизма машины. Такие узлы находят применение в башенных и автомобильных кранах, где шестерня гидромотора или редуктора взаимодействует с открытым зубчатым венцом снаружи.

Исполнения с внутренним зубчатым зацеплением имеют нарезанный профиль на внутреннем кольце, что позволяет полностью скрыть приводной узел внутри корпуса оборудования. Данная конструктивная схема обеспечивает надежную защиту зубчатой передачи от атмосферных осадков и абразивной пыли, что критически важно для судовых кранов и ветрогенераторов.

Опоры без зубчатого зацепления представляют собой гладкие кольца с крепежными отверстиями, предназначенные для узлов с внешним независимым приводом вращения. Они используются в поворотных столах промышленных манипуляторов и карусельных станках, где вращение передается через центральный вал или вспомогательные передачи.

Области применения и эксплуатационные преимущества

Сфера эксплуатации трехрядных роликовых опор охватывает самые тяжелые отрасли машиностроения и добывающей промышленности. Они являются ключевым элементом роторных экскаваторов, тоннелепроходческих комплексов и портовых портальных кранов большой грузоподъемности. Способность выдерживать колоссальные статические и динамические нагрузки делает их незаменимыми в условиях экстремальных климатических воздействий.

Главным преимуществом такой кинематической схемы является равномерное распределение напряжений в зоне контакта роликов с дорожками качения. Это исключает возникновение кромочных давлений и снижает упругие деформации колец под нагрузкой. В результате увеличивается общая жесткость поворотной платформы и существенно продлевается межсервисный интервал работы всего агрегата.

Как подобрать и купить трёхрядный роликовый подшипник

Чтобы правильно подобрать трехрядный роликовый подшипник, необходимо детально проанализировать диаграмму предельных нагрузок, учитывающую совместное действие осевой силы и изгибающего момента. Также критически важно учитывать модуль зуба, количество зубьев и диаметр центров крепежных отверстий для точного сопряжения с ответными деталями. На нашем ресурсе вы можете сравнить технические параметры различных моделей, узнать актуальные цены и купить оптимальный вариант для вашего оборудования.

При замене изношенного узла или проектировании нового механизма воспользуйтесь параметрическим поиском в каталоге. Если вам требуется нестандартное исполнение или точный подбор аналога по чертежам, пришлите заводскую маркировку или габаритный эскиз нашим техническим специалистам для проведения детального инженерного анализа.
