Сферические роликовые подшипники Timken  

Конструктивные особенности и кинематика узлов Timken

Сферические роликоподшипники американского бренда Timken проектируются с расчетом на максимальную несущую способность при минимальном внутреннем трении. Конструкция включает в себя внутреннее кольцо с двумя дорожками качения, наружное кольцо со сферической рабочей поверхностью и массивные бочкообразные ролики. Такая геометрия позволяет элементам качения свободно самоустанавливаться, компенсируя несоосность посадочных мест, возникающую из-за упругого прогиба вала под действием тяжелых внешних сил.

Особое внимание инженеры Timken уделяют профилированию торцов роликов и направляющих бортов внутреннего кольца. Оптимизированный контакт в этой зоне снижает тепловыделение и предотвращает преждевременный износ деталей при воздействии комбинированных нагрузок. Использование фирменной термической обработки стали повышает стойкость рабочих поверхностей к контактной усталости и микротрещинам.

Разновидности сепараторов и специализированные исполнения

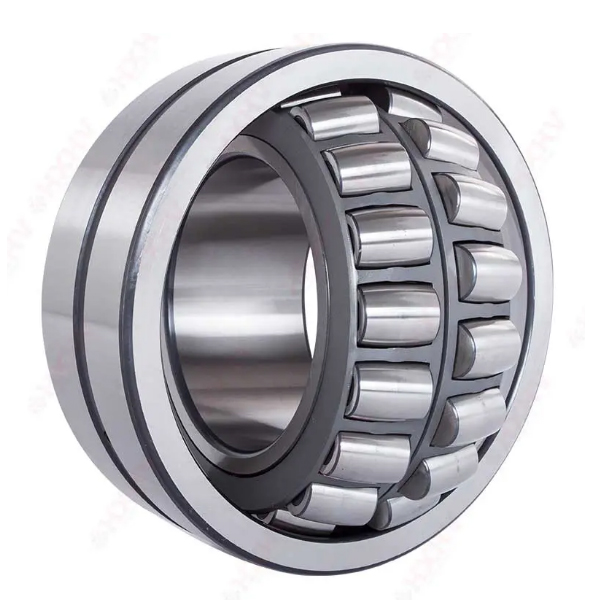

Для стандартных промышленных условий эксплуатации применяются подшипники со штампованными стальными сепараторами оконного типа серии EJ. Эти элементы отличаются высокой прочностью при растяжении, малым весом и способностью удерживать смазочный материал непосредственно в зоне контакта. Конструкция сепаратора EJ минимизирует трение скольжения, что позволяет использовать подшипник на повышенных частотах вращения.

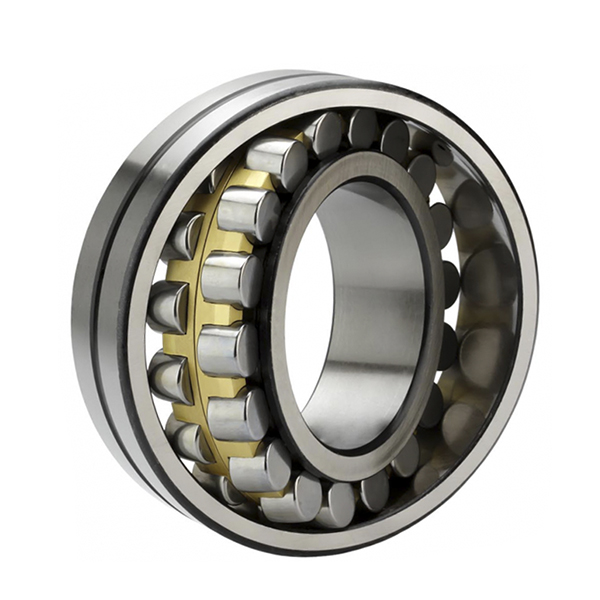

В узлах, подверженных экстремальным вибрационным и ударным нагрузкам, используются модификации с массивными латунными сепараторами серии EM или YM. Такие сепараторы вытачиваются из цельных заготовок и центрируются либо по элементам качения, либо по внутреннему кольцу подшипника. Латунь обладает превосходными антифрикционными свойствами, что исключает заедание деталей даже в условиях временного масляного голодания.

Для вибрационных машин и грохотов разработана специализированная серия подшипников с ужесточенными допусками на радиальный зазор и биение. Эти детали маркируются суффиксами, указывающими на увеличенный зазор C4, и оснащаются усиленными сепараторами, способными выдерживать постоянные знакопеременные ускорения. Применение таких узлов в горнодобывающей технике существенно увеличивает межремонтный интервал оборудования.

Области применения и эксплуатационный ресурс

Основной сферой применения сферических роликоподшипников Timken являются тяжелонагруженные редукторы, бумагоделательные машины и конвейерные системы горно-обогатительных комбинатов. В этих механизмах подшипники работают в условиях непрерывного цикла, где критически важна стабильность геометрических параметров. Способность выдерживать ударные нагрузки делает их незаменимыми для прокатных станов металлургических предприятий.

Наличие специальной канавки и отверстий для подачи смазки на наружном кольце (исполнение W33) упрощает техническое обслуживание узла. Своевременное обновление пластичного или жидкого смазочного материала через эти каналы позволяет эффективно отводить тепло из зоны трения. Это гарантирует сохранение расчетного ресурса подшипника даже при круглосуточной работе оборудования.

Как подобрать и купить оригинальные компоненты Timken

Чтобы правильно подобрать сферический роликовый подшипник, необходимо учитывать не только габаритные размеры, но и тип посадочного отверстия, которое может быть цилиндрическим или коническим с конусностью 1:12 или 1:30. Также критически важна величина радиального зазора, определяющая температурный режим работы узла. На нашем ресурсе представлена подробная техническая спецификация на каждую позицию, что позволяет сравнить параметры и узнать актуальную цена на интересующие модификации.

Для оформления заказа и приобретения комплектующих воспользуйтесь возможностями нашего каталога, где можно быстро купить необходимые детали. Если вам требуется точное соответствие проектной документации или подбор аналога для устаревшего узла, воспользуйтесь параметрическими фильтрами на сайте. Также вы можете направить точную заводскую маркировку или эскиз детали с размерами нашим техническим специалистам для оперативного подбора совместимого инженерного решения.
