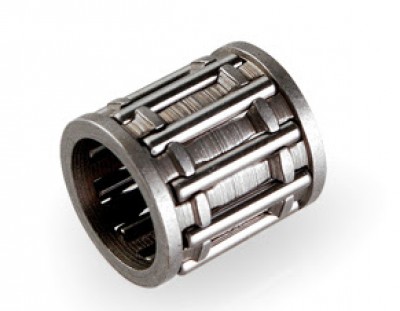

Игольчатые роликовые сепараторы для шатунов двигателей IKO (серия KTV...EG)  

Конструктивные особенности и преимущества серии KTV...EG

Разъемные игольчатые подшипники серии KTV...EG представляют собой уникальный класс опорных узлов, в которых полностью отсутствуют внутренние и наружные кольца. Главной конструктивной особенностью этой серии является разъемный сепаратор, состоящий из двух симметричных половин, удерживающих прецизионные игольчатые ролики. Такая конфигурация позволяет монтировать подшипник непосредственно на шейки коленчатых валов и другие неразборные оси, где установка цельных подшипников физически невозможна.

Суффикс EG в маркировке указывает на использование сверхпрочного полиамида PA66, армированного стекловолокном, для изготовления половинок сепаратора. Этот полимерный материал обладает превосходными антифрикционными свойствами, снижает общую массу вращающегося узла и минимизирует центробежные силы при экстремальном ускорении. Кроме того, волокнистая структура полиамида эффективно гасит вибрации и ударные нагрузки, возникающие при возвратно-поступательном движении поршневой группы.

Игольчатые ролики, используемые в серии KTV...EG, отличаются модифицированным профилем контакта со скругленными концами, что предотвращает концентрацию кромочных напряжений. Благодаря линейному контакту тел качения с рабочими поверхностями, данные узлы способны воспринимать колоссальные радиальные нагрузки при минимальных габаритах. Отсутствие колец позволяет инженерам проектировать максимально компактные редукторы и двигатели, снижая общую металлоемкость оборудования.

Технические требования к сопрягаемым деталям

Поскольку подшипники KTV...EG не имеют собственных колец, их долговечность напрямую зависит от качества обработки сопрягаемых поверхностей вала и корпуса. Поверхность вала, выполняющая роль внутренней дорожки качения, должна быть закалена до твердости не менее 58-64 HRC по шкале Роквелла. Шероховатость этой поверхности не должна превышать Ra 0,2 мкм, чтобы исключить преждевременный износ игольчатых роликов и сепаратора.

Внутренняя поверхность корпуса, служащая наружной дорожкой качения, также подвергается строгой механической и термической обработке. Любые отклонения от круглости или цилиндричности посадочного отверстия приведут к неравномерному распределению нагрузки и быстрому разрушению полиамидного каркаса. Особое внимание при проектировании уделяется соосности опор, так как игольчатые ролики крайне чувствительны к угловым перекосам вала.

Разновидности и специфика применения модификаций

Однорядные модификации серии KTV...EG применяются в узлах со стандартной шириной посадочного места, где требуется обеспечить минимальное трение при высоких оборотах. Они идеально подходят для шатунных шеек бензиновых двигателей малой мощности и компрессорных установок среднего давления. Такие детали обеспечивают оптимальный баланс между несущей способностью и тепловыделением в процессе непрерывной эксплуатации.

Двухрядные исполнения или спаренные комплекты используются в механизмах с повышенными изгибающими моментами, где необходимо распределить радиальное усилие на большую площадь контакта. Эти модификации востребованы в тяжелонагруженных редукторах строительной техники и мощных дизельных генераторах. Увеличенная опорная поверхность предотвращает перекос роликов и гарантирует стабильную работу узла при пиковых динамических ударах.

Как безошибочно подобрать и купить подшипники KTV...EG

Чтобы правильно подобрать разъемный игольчатый подшипник, необходимо точно измерить диаметр шейки вала и внутренний диаметр отверстия корпуса. Важно учитывать, что радиальный зазор в собранном узле формируется исключительно за счет допусков размеров сопрягаемых деталей, а не самого подшипника. Актуальная цена на компоненты этой серии во многом зависит от точности сортировки роликов по группам диаметров, что напрямую влияет на плавность хода механизма.

В каталоге представлены оригинальные комплектующие для различных условий эксплуатации, включая высокотемпературные режимы работы. Вы можете быстро сравнить технические параметры и купить необходимую деталь, воспользовавшись удобной системой поиска. Если вам требуется профессиональная консультация, воспользуйтесь параметрическими фильтрами на сайте или отправьте точную заводскую маркировку нашим техническим специалистам для оперативного подбора аналогов.
