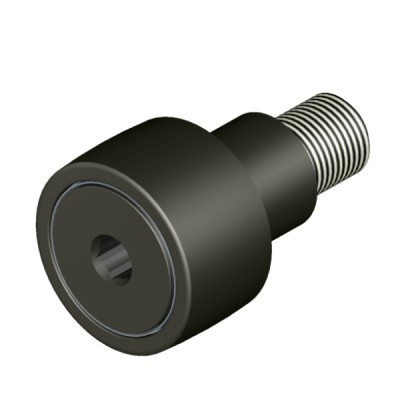

CCNBE-SB — Стандартные шестигранные эксцентриковые герметичные опорные ролики  

Основой конструкции опорных роликов Carter серии CCNBE-SB является массивная стальная цапфа, которая заменяет традиционное внутреннее кольцо подшипника. Данная деталь изготавливается из легированной стали высокой прочности и проходит поверхностную закалку токами высокой частоты. Такой метод термообработки позволяет сохранить пластичную и вязкую сердцевину болта, способную сопротивляться экстремальным изгибающим нагрузкам, возникающим при консольном монтаже узла.

Внутри наружного кольца располагается комплект прецизионных игольчатых роликов, обеспечивающих максимальную площадь контакта в зоне качения. Благодаря линейному соприкосновению тел качения с дорожками, ролики этой серии обладают высочайшей радиальной грузоподъемностью при минимальных радиальных габаритах. Направляющий сепаратор надежно удерживает ролики, предотвращая их перекос и снижая внутреннее трение при высоких скоростях вращения.

Наружное кольцо роликов CCNBE-SB имеет профилированную (бомбированную) рабочую поверхность, что является ключевым фактором надежности при работе на плоских направляющих. Округлая геометрия профиля позволяет равномерно распределять радиальное усилие по всей ширине беговой дорожки даже при неизбежных угловых отклонениях оси вала. Это техническое решение исключает возникновение опасных кромочных напряжений и существенно продлевает общий ресурс сопряженных деталей.

Конструктивное превосходство опорных роликов Carter CCNBE-SB

Важной особенностью модификации с индексом «E» является наличие эксцентриковой втулки на посадочной цапфе ролика. Данный конструктивный элемент позволяет выполнять прецизионную регулировку радиального положения ролика относительно ответной направляющей поверхности. Поворачивая цапфу, механик может легко компенсировать погрешности монтажа, выставить необходимый предварительный натяг или скорректировать зазоры в многоопорных системах.

Защиту внутренних рабочих полостей от проникновения мелкодисперсной пыли, влаги и технологических жидкостей обеспечивают встроенные уплотнения типа «SB». Они представляют собой эффективные контактные шайбы из синтетического каучука, армированные стальным каркасом. Уплотнения надежно удерживают пластичный смазочный материал внутри подшипниковой зоны, предотвращая его вымывание при интенсивной эксплуатации оборудования.

Для удобства монтажа и последующего обслуживания в головке цапфы предусмотрено внутреннее шестигранное гнездо под ключ. Такое исполнение позволяет прикладывать значительный крутящий момент при затяжке крепежной гайки, исключая проворачивание болта. Через это же отверстие, а также через резьбовой торец цапфы, осуществляется подача свежего смазочного материала в процессе регламентного технического обслуживания.

Герметизация, смазка и особенности монтажа

Опорные ролики Carter CCNBE-SB находят широкое применение в автоматизированных линиях розлива, упаковочном оборудовании и полиграфических машинах. Они незаменимы в механизмах смены инструмента металлорежущих станков, а также в приводах кулачковых валов прессового оборудования. Высокая жесткость конструкции гарантирует безупречную точность позиционирования рабочих органов в условиях непрерывного цикла.

В процессе работы данные узлы подвергаются сложным динамическим воздействиям, сочетающим радиальные силы и изгибающие моменты. Благодаря оптимизированной геометрии контакта и высокой твердости рабочих поверхностей, ролики успешно справляются с ударными нагрузками. Способность работать в условиях ограниченного пространства делает их оптимальным выбором для тяжелонагруженных узлов промышленного оборудования.

Критерии выбора и заказ комплектующих Carter

Чтобы безошибочно подобрать оригинальный опорный ролик Carter для конкретного узла, необходимо учитывать диаметр цапфы, наружный диаметр кольца и шаг резьбы. Также критически важно оценить требуемую величину эксцентриситета и условия окружающей среды, влияющие на выбор типа уплотнения. На нашем ресурсе представлена подробная техническая информация по каждой позиции, что позволяет быстро сравнить параметры, а актуальная цена изделий поможет точно рассчитать бюджет на модернизацию или ремонт оборудования.

В каталоге представлены оригинальные комплектующие Carter Cam, соответствующие строгим международным стандартам качества. Вы можете купить необходимые компоненты непосредственно со склада, выбрав нужный типоразмер из широкого ассортиментного ряда. Для точного подбора воспользуйтесь параметрическими фильтрами на сайте или отправьте заводскую маркировку изношенной детали нашим техническим специалистам для оперативной идентификации аналога.
