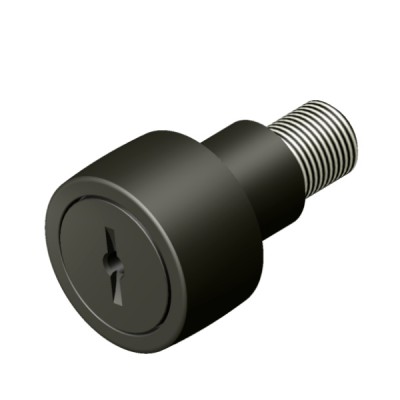

CCNBE - Стандартный корончатые эксцентриковые негерметичные опорные ролики с прорезями  

Конструктивные особенности стандартных роликов Carter Cam

Стандартные опорные ролики Carter Cam серии CCNBE проектируются с учетом жестких требований к радиальной жесткости и устойчивости к деформациям. Основой конструкции служит массивное наружное кольцо с увеличенной толщиной стенки, которое непосредственно контактирует с направляющей шиной или кулачком. Внутренняя полость заполнена прецизионными игольчатыми роликами, обеспечивающими максимальную площадь контакта и эффективное распределение сосредоточенной нагрузки. Такая геометрия позволяет минимизировать кромочные напряжения и предотвратить преждевременный износ сопрягаемых поверхностей.

Для защиты внутренней структуры от проникновения пыли, влаги и абразивных частиц в стандартном исполнении применяются эффективные лабиринтные или контактные уплотнения. Внутренний канал цапфы или оси снабжен технологическими отверстиями для подачи пластичной смазки, что упрощает периодическое обслуживание узла без его полного демонтажа. Термическая обработка рабочих поверхностей обеспечивает высокую поверхностную твердость при сохранении вязкой и прочной сердцевины, способной поглощать ударные импульсы.

Разновидности и техническое исполнение серии CCNBE

Цапфовые опорные ролики стандартного типа оснащаются цельной монтажной осью с метрической или дюймовой резьбой для быстрой фиксации на несущей конструкции. Данная модификация оптимальна для консольного монтажа, где требуется высокая консольная жесткость и точное позиционирование ролика относительно направляющей. Наличие шестигранного углубления в головке цапфы облегчает монтаж и позволяет надежно удерживать деталь от проворачивания при затяжке гайки.

Безцапфовые опорные ролики, предназначенные для установки на стандартные валы или оси, обеспечивают симметричное распределение радиальных сил на сопряженные опоры. Этот подвид деталей применяется в механизмах с двухопорной схемой крепления, где исключены перекосы и изгибающие моменты на ось ролика. Отсутствие интегрированной цапфы снижает общую массу узла и позволяет использовать более компактные посадочные места.

Модификации с эксцентриковой втулкой на цапфе позволяют осуществлять прецизионную регулировку радиального зазора и высоты положения ролика относительно направляющей. Вращением эксцентрика технолог может компенсировать погрешности монтажа металлоконструкций или скорректировать износ дорожки качения в процессе эксплуатации. Данное решение незаменимо в высокоточных копировальных системах и многокоординатных портальных машинах.

Ролики со сферической наружной поверхностью профиля эффективно компенсируют угловые перекосы, возникающие из-за непараллельности направляющих или прогиба валов под нагрузкой. Сферический профиль снижает кромочные напряжения на краях ролика, распределяя давление по центру дорожки качения. Цилиндрический профиль наружного кольца, напротив, используется при жесткой фиксации осей для обеспечения максимального пятна контакта на плоских направляющих.

Специфика эксплуатации и расчетные нагрузки

В процессе работы опорные ролики Carter Cam подвергаются сложным циклическим воздействиям, сочетающим высокие радиальные силы и изгибающие моменты. Расчет несущей способности серии CCNBE базируется на динамической грузоподъемности игольчатого подшипника и пределе прочности наружного кольца на изгиб. Использование высокоуглеродистой подшипниковой стали гарантирует стабильность геометрических размеров детали под воздействием переменных температурных режимов.

Особое внимание при проектировании оборудования уделяется ограничению частоты вращения, которая лимитируется типом применяемого сепаратора или плотностью заполнения игольчатыми роликами. Исполнения с полным заполнением обладают максимальной статической грузоподъемностью, но имеют ограничения по предельной скорости. Сепараторные модели позволяют работать на более высоких оборотах, снижая внутреннее трение и тепловыделение в зоне контакта.

Как подобрать и купить оригинальные ролики Carter Cam

Чтобы безошибочно подобрать опорный узел для конкретного промышленного применения, необходимо проанализировать радиальные нагрузки, тип монтажа и условия окружающей среды. Влияние оказывает не только геометрический размер цапфы, но и требуемый тип уплотнения, а также профиль наружного кольца. На нашем ресурсе представлена подробная техническая спецификация на каждую позицию, что позволяет сравнить рабочие параметры различных серий. Актуальная цена изделий зависит от габаритов, материального исполнения и наличия антикоррозийного покрытия.

Вы можете купить сертифицированные компоненты Carter Cam стандартной серии, воспользовавшись удобной системой поиска на сайте. Для точного подбора аналогов или при необходимости комплектации нестандартного оборудования отправьте заводскую маркировку или эскиз узла нашим техническим специалистам через форму обратной связи.
