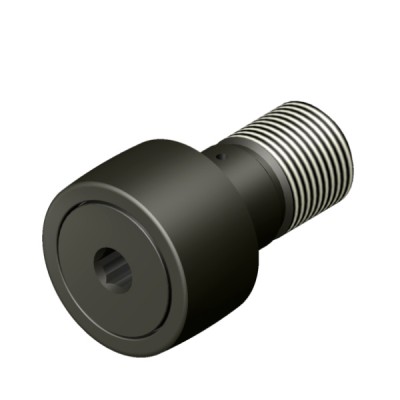

CCNBH-B — Стандартные усиленные шестигранные негерметичные опорные ролики  

Конструктивные особенности и преимущества серии CCNBH-B

Основой конструкции опорных роликов Carter Cam серии CCNBH-B является массивное толстостенное наружное кольцо, способное выдерживать значительные деформационные нагрузки при качении по плоским направляющим. Внутри кольца расположен прецизионный комплект игольчатых роликов без сепаратора, что позволяет максимально заполнить рабочее пространство телами качения и гарантирует предельную радиальную грузоподъемность. Такая компоновка эффективно распределяет сосредоточенные радиальные усилия, предотвращая преждевременный износ дорожки качения.

Несущая цапфа (болт) данных роликов изготавливается из высокопрочной легированной стали, прошедшей зонную закалку для достижения оптимального баланса между поверхностной твердостью и вязкостью сердцевины. Наличие внутреннего шестигранника в головке болта, обозначаемого индексом B, позволяет осуществлять монтаж с контролируемым моментом затяжки с помощью стандартного ключа. Это исключает проворачивание цапфы в процессе установки и предотвращает повреждение резьбовой части узла.

Для защиты внутренних рабочих поверхностей от абразивной пыли и влаги в конструкции CCNBH-B применяются эффективные лабиринтные или контактные уплотнения. Внутренняя полость ролика заполняется пластичной смазкой на весь срок службы, а каналы для повторного смазывания в цапфе позволяют обслуживать узел в процессе эксплуатации. Это существенно продлевает ресурс подшипника при работе в неблагоприятных условиях окружающей среды.

Профили наружного кольца и особенности распределения нагрузок

Стандартное исполнение роликов CCNBH-B предусматривает сферический (бомбированный) профиль наружного кольца, который компенсирует небольшие угловые перекосы оси относительно направляющей. Такое геометрическое решение предотвращает концентрацию напряжений на краях ролика, обеспечивая равномерное распределение давления по всей контактной площади. Бомбированные ролики незаменимы в длинных конвейерных линиях, где невозможно добиться идеальной соосности всех опорных элементов.

В случаях, когда требуется максимальная жесткость сопряжения и минимизация контактных напряжений на плоских направляющих, применяются модификации с цилиндрическим профилем наружной поверхности. Они обеспечивают линейный контакт по всей ширине кольца, что позволяет передавать еще более высокие радиальные усилия без риска пластической деформации металла. Такие ролики монтируются на жестких станинах с высокой точностью взаимного расположения деталей.

Области применения и эксплуатационный ресурс

Опорные ролики Carter Cam CCNBH-B широко востребованы в тяжелом машиностроении, металлургической промышленности и подъемно-транспортном оборудовании. Их устанавливают в качестве направляющих элементов в мостовых кранах, лифтовых шахтах, а также в системах линейного перемещения тяжелых заготовок. Высокая сопротивляемость ударным нагрузкам делает их идеальным выбором для работы в условиях постоянной вибрации.

Другой важной сферой применения являются сложные кулачковые механизмы автоматических упаковочных линий, разливочных машин и прессового оборудования. Точность изготовления деталей Carter Cam гарантирует плавность хода и минимальный коэффициент трения, что напрямую влияет на производительность и энергоэффективность всей технологической установки.

Как безошибочно подобрать и купить ролики CCNBH-B

Чтобы правильно подобрать опорный ролик для конкретного узла трения, необходимо учитывать не только внешний диаметр кольца, но и диаметр цапфы, шаг резьбы, а также предельно допустимые статические и динамические нагрузки. В нашем каталоге представлена подробная техническая спецификация на каждую модель серии CCNBH-B, что позволяет сравнить рабочие параметры изделий. Актуальная цена на компоненты зависит от габаритных размеров, типа уплотнений и объема заказываемой партии деталей. Вы можете купить оригинальные комплектующие Carter Cam непосредственно через форму заказа, указав требуемое количество.

Для точного подбора компонентов воспользуйтесь интерактивной системой фильтрации технических параметров на нашем сайте, выбрав диаметр цапфы, тип профиля и особенности уплотнения. Если вам требуется замена импортного узла с нестандартным обозначением, отправьте точную маркировку или эскиз детали нашим техническим специалистам для проведения детального кросс-анализа и подбора сертифицированного аналога.
