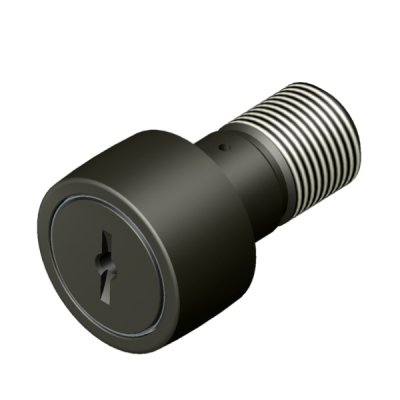

CCNBH-S — Стандартные усиленные корончатые шлицевые герметичные опорные ролики  

Опорные ролики Carter Cam серии CCNBH-S относятся к категории стандартных подшипниковых узлов с цапфой, которые широко применяются в качестве кулачковых толкателей и направляющих роликов. В основе их конструкции лежит массивная стальная ось, совмещающая функции внутреннего кольца и крепежного элемента с метрической или дюймовой резьбой. Такая компоновка позволяет монтировать ролик непосредственно на плоские консольные поверхности рам и станин без использования дополнительных корпусов.

Главной особенностью серии CCNBH-S является наличие шестигранного углубления в торце головки цапфы, что отражено в буквенном индексе «H». Это конструктивное решение позволяет использовать стандартный шестигранный ключ для надежной фиксации ролика при затяжке монтажной гайки. В отличие от шлицевых исполнений под отвертку, шестигранник исключает соскальзывание инструмента и позволяет прикладывать максимальный крутящий момент, гарантируя жесткость посадки.

Конструктивные особенности и распределение нагрузок

Наружное кольцо роликов CCNBH-S имеет увеличенную толщину стенки, что позволяет ему выдерживать значительные деформационные и ударные нагрузки при непосредственном контакте с направляющей. Профиль наружной поверхности выполнен сферическим, благодаря чему снижаются кромочные напряжения, возникающие при неизбежных перекосах оси в процессе работы оборудования. Внутреннее пространство заполнено прецизионными игольчатыми роликами, обеспечивающими максимальную радиальную грузоподъемность при минимальных радиальных габаритах.

Индекс «S» в маркировке указывает на наличие встроенных синтетических уплотнений, которые герметизируют внутренний объем подшипника. Эти уплотнения эффективно удерживают пластичную смазку, заложенную на заводе, и предотвращают попадание абразивных частиц, технологической пыли или влаги в зону качения. Благодаря этому ролики стабильно работают в неблагоприятных условиях окружающей среды, сохраняя низкий коэффициент трения на протяжении всего жизненного цикла.

Разновидности и специфика применения стандартных роликов

Модификации роликов с цилиндрическим профилем наружного кольца применяются в узлах, где требуется обеспечить максимальное пятно контакта с плоской направляющей. Такое исполнение минимизирует удельное давление на сопряженную поверхность, что критически важно при работе по относительно мягким материалам направляющих путей.

Исполнения роликов со сферическим профилем беговой дорожки незаменимы в механизмах с пространственной кривизной траектории движения. Сферическая геометрия компенсирует угловую несоосность до нескольких градусов, предотвращая преждевременный износ краев ролика и направляющего рельса.

Варианты исполнения из нержавеющей стали предназначены для эксплуатации в условиях постоянного воздействия агрессивных сред или жестких санитарных требований. Такие детали востребованы в пищевом машиностроении, химической промышленности и фармацевтическом производстве, где обычная углеродистая сталь подвержена быстрой коррозии.

Как подобрать и купить опорные ролики Carter Cam CCNBH-S

Правильный выбор опорного ролика требует учета множества эксплуатационных факторов, среди которых ключевыми являются диаметр цапфы, наружный диаметр кольца и предельная статическая грузоподъемность. Не менее важно сопоставить рабочую частоту вращения узла с предельными оборотами, которые допускает игольчатый подшипник с уплотнениями. В каталоге представлены все стандартные типоразмеры серии CCNBH-S, что позволяет точно подобрать деталь под конкретные монтажные параметры оборудования.

Чтобы купить оригинальные комплектующие Carter Cam по оптимальной цене, необходимо точно определить требуемый тип резьбы и геометрические размеры узла. Для быстрого поиска воспользуйтесь интерактивной системой фильтрации технических параметров на нашем сайте. Если вам требуется профессиональная консультация или вы хотите подобрать точный аналог по имеющейся спецификации, отправьте заводскую маркировку или чертеж узла нашим техническим специалистам для детального анализа.
