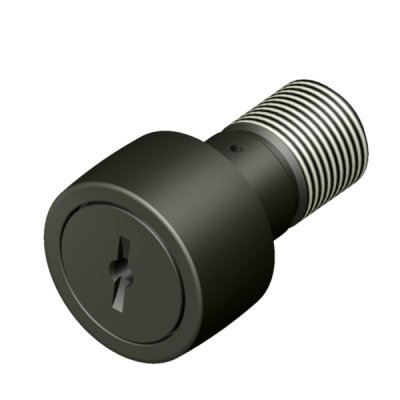

CCNBH — Стандартные усиленные корончатые шлицевые негерметичные опорные ролики  

Конструктивные особенности опорных роликов Carter CCNBH

Стандартные опорные ролики Carter серии CCNBH представляют собой законченные машиностроительные узлы, спроектированные на базе игольчатых подшипников качения. В отличие от стандартных подшипников, наружное кольцо этих деталей имеет увеличенную толщину стенки, что позволяет ему выдерживать высокие деформационные и контактные напряжения при качении по плоским направляющим. Интегрированная резьбовая цапфа (палец) заменяет внутреннее кольцо и служит жесткой осью крепления, которая монтируется непосредственно в посадочное отверстие оборудования.

Отличительной чертой серии CCNBH является наличие внутреннего шестигранного углубления в головке цапфы. Это конструктивное решение существенно упрощает монтаж и демонтаж узла в труднодоступных местах, позволяя надежно удерживать ролик шестигранным ключом при затягивании крепежной гайки. Внутри пальца выполнены специальные каналы для подачи смазочного материала, что обеспечивает возможность регулярного технического обслуживания без демонтажа всего узла.

Кинематика, распределение нагрузок и материалы

Основной рабочей нагрузкой для опорных роликов Carter является радиальная сила, действующая перпендикулярно оси вращения. Благодаря использованию прецизионных игольчатых роликов малого диаметра, площадь контакта внутри подшипниковой зоны максимизируется, что гарантирует высокую грузоподъемность при относительно компактных габаритах. Осевые нагрузки, возникающие из-за неизбежных перекосов или бокового смещения направляющих, воспринимаются за счет скольжения торцов наружного кольца о заплечики цапфы и упорную шайбу.

Для производства элементов качения и наружного кольца применяется высокоуглеродистая хромистая сталь, прошедшая многоступенчатую термическую обработку для достижения оптимальной твердости рабочих поверхностей. Поверхность цапфы подвергается зонной закалке токами высокой частоты, что сохраняет пластичность резьбовой части при высокой износостойкости беговой дорожки под иголками. Дополнительное фосфатирование или оксидирование корпуса защищает металл от коррозии в условиях повышенной влажности.

Разновидности и модификации стандартных цапф

Модификации с цилиндрической наружной поверхностью внешнего кольца предназначены для работы по жестким, идеально выверенным плоским направляющим. Такое исполнение обеспечивает максимальное пятно контакта и равномерное распределение давления, что снижает износ сопряженных поверхностей при строго параллельном движении.

Исполнения со сферическим профилем наружного кольца компенсируют угловые перекосы оси, возникающие из-за погрешностей монтажа или упругих деформаций станины. Сферическая геометрия предотвращает концентрацию кромочных напряжений на краях ролика, существенно продлевая общий ресурс работы кинематической пары.

Варианты со встроенными уплотнениями из синтетического каучука или полиуретана надежно защищают внутреннюю полость ролика от проникновения абразивной пыли, стружки и технологических жидкостей. Герметичные версии поставляются с завода с заполненным объемом пластичной смазки, рассчитанной на весь период эксплуатации в стандартных температурных режимах.

Как подобрать и купить оригинальные ролики Carter CCNBH

Чтобы безошибочно подобрать опорный ролик для конкретного узла, необходимо учитывать не только метрические размеры резьбы и диаметр наружного кольца. Важнейшими параметрами являются предельная частота вращения, динамическая грузоподъемность и условия внешней среды, влияющие на выбор типа уплотнения. Правильный расчет этих факторов напрямую влияет на межсервисный интервал оборудования, а также на то, какой будет итоговая цена владения промышленной установкой.

В нашем каталоге представлены оригинальные компоненты Carter, которые вы можете купить непосредственно под технические требования вашего проекта. Для точного подбора воспользуйтесь интерактивной системой фильтрации по геометрическим параметрам и нагрузочным характеристикам на нашем сайте. Если вам требуется замена изношенного узла, пришлите точную заводскую маркировку или габаритный эскиз нашим техническим специалистам для оперативного подбора идентичного аналога.
