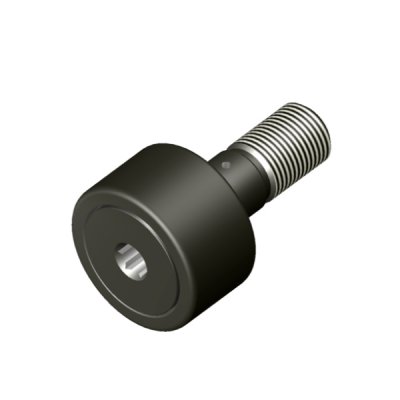

CNB-B — Стандартные шестигранные негерметичные опорные ролики  

Стандартные опорные ролики Carter Cam серии CNB-B представляют собой надежные узлы трения качения, разработанные для восприятия значительных изгибающих и радиальных нагрузок. В основе их конструкции лежит концепция массивного наружного кольца с утолщенной стенкой, которая эффективно распределяет точечные усилия, возникающие при качении по плоским или профильным направляющим. Такое инженерное решение предотвращает деформацию кольца под нагрузкой и минимизирует кромочные напряжения в зоне контакта.

Внутреннее устройство роликов CNB-B базируется на прецизионных игольчатых телах качения, которые обеспечивают максимальную площадь контакта при компактных радиальных габаритах. Это позволяет использовать данные детали в ограниченном монтажном пространстве, где стандартные шарикоподшипники не способны справиться с высокими удельными давлениями. Отсутствие сепаратора в некоторых исполнениях дополнительно увеличивает статическую и динамическую грузоподъемность узла.

Конструктивные особенности и материальное исполнение роликов CNB-B

Интегрированная резьбовая цапфа опорных роликов Carter изготавливается из легированной стали высокой прочности и подвергается зонной закалке. Поверхность качения игл на цапфе имеет высокую твердость для обеспечения износостойкости, в то время как резьбовая часть и хвостовик остаются вязкими, что исключает хрупкое разрушение при затяжке и циклических изгибающих нагрузках. Наличие шестигранного углубления в головке пальца существенно облегчает монтаж и регулировку узла с помощью стандартного ключа.

Модификации роликов с контактными синтетическими уплотнениями предназначены для работы в условиях высокой запыленности и воздействия влаги. Эластичные кромки надежно удерживают пластичную смазку внутри рабочей полости и предотвращают проникновение абразивных частиц. Это техническое решение критически важно для сохранения номинального ресурса игольчатых тел качения в неблагоприятных средах.

Исполнения со стальными защитными шайбами ориентированы на высокоскоростные режимы работы с минимальным моментом сопротивления вращению. Металлические экраны образуют узкий лабиринтный зазор, который эффективно защищает внутренние элементы от крупных загрязнений. При этом они не создают дополнительного трения и не вызывают опасного перегрева узла на максимальных оборотах.

Сферы применения и эксплуатационные преимущества

Основной сферой применения опорных роликов Carter Cam серии CNB-B являются автоматические линии сборки и кулачковые механизмы прессов. В этих узлах ролики преобразуют вращательное движение кулачка в возвратно-поступательное перемещение исполнительных органов. Работа в режиме постоянных знакопеременных ускорений требует от деталей исключительной усталостной прочности.

В транспортных системах и конвейерном оборудовании данные детали используются в качестве поддерживающих и направляющих элементов лент и цепей. Высокая точность изготовления наружного профиля кольца гарантирует равномерное распределение нагрузки между несколькими параллельно установленными роликами. Это позволяет избежать локальных перегрузок металлоконструкции и продлевает общий срок службы конвейера.

Как технически грамотно подобрать и купить опорные ролики

Чтобы безошибочно подобрать опорный ролик Carter CNB-B, необходимо проанализировать не только диаметр цапфы и наружного кольца, но и характер действующих сил. Цилиндрический профиль наружного кольца оптимален для жестких соосных систем, тогда как сферический профиль компенсирует незначительные перекосы осей без риска повреждения дорожек качения. Актуальная цена конкретной модификации напрямую зависит от типа уплотнения, материала и наличия антикоррозийного покрытия.

Перед тем как купить выбранные компоненты для модернизации или ремонта оборудования, рекомендуется сверить монтажные допуски и моменты затяжки резьбового соединения. Воспользуйтесь параметрическим поиском в каталоге для точной фильтрации по геометрическим параметрам и предельным нагрузкам. Если вам требуется профессиональная консультация по кросс-кодам или подбор аналогов по чертежам, отправьте точную маркировку или эскиз узла нашим техническим специалистам для детального анализа.
