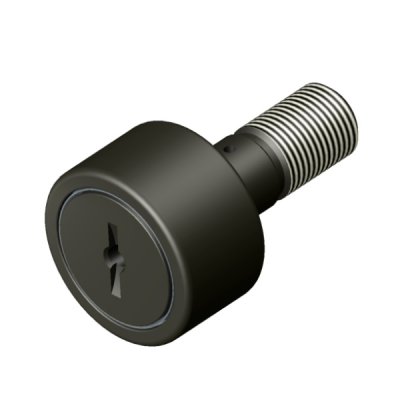

CNB-S — Стандартные герметичные опорные ролики с прорезями  

Опорные ролики Carter Cam серии CNB-S (Carter Needle Bearing Stud) — это высокоточные машиностроительные компоненты, разработанные для преобразования вращательного движения в возвратно-поступательное или для работы в качестве направляющих качения. В отличие от стандартных игольчатых подшипников, данные узлы снабжены массивной резьбовой цапфой, которая выполняет функцию внутренней оси и обеспечивает жесткую фиксацию на несущей конструкции. Утолщенное наружное кольцо способно выдерживать значительные деформационные нагрузки, возникающие при непосредственном контакте с сопряженной направляющей поверхностью.

Основное назначение серии CNB-S заключается в восприятии радиальных усилий в механизмах с циклическими нагрузками. Продуманное распределение напряжений в зоне контакта ролика с дорожкой качения позволяет минимизировать кромочные давления и предотвратить преждевременный износ сопрягаемых деталей. Это делает их незаменимыми элементами в автоматических линиях, конвейерных системах и прецизионных станках.

Конструктивные особенности и несущая способность роликов CNB-S

Конструкция стандартных опорных роликов Carter Cam базируется на использовании прецизионных игольчатых роликов, которые обеспечивают максимальную площадь контакта при минимальных радиальных габаритах. Внутренняя полость цапфы снабжена каналами для подачи смазки, что позволяет проводить регулярное техническое обслуживание без демонтажа всего узла. Для предотвращения осевого смещения наружного кольца конструкция предусматривает упорные фланцы, которые воспринимают случайные торцевые нагрузки, возникающие при перекосах вала.

Термическая обработка рабочих поверхностей цапфы и наружного кольца выполняется методом зонной закалки, что обеспечивает высокую поверхностную твердость при сохранении вязкости сердцевины детали. Такое технологическое решение предотвращает хрупкое разрушение резьбовой части при воздействии экстремальных изгибающих моментов и вибраций. Точные допуски на изготовление гарантируют минимальное биение наружного диаметра, что критически важно для высокоскоростных кулачковых приводов.

Модификации и варианты исполнения серии CNB-S

Модификации с цилиндрическим профилем наружного кольца предназначены для работы по плоским направляющим, где требуется равномерное распределение давления по всей ширине ролика. Такое исполнение минимизирует контактные напряжения, однако требует строгой параллельности осей ролика и опорной поверхности для исключения кромочного эффекта.

Исполнения с бомбированным сферическим профилем наружной поверхности компенсируют угловые перекосы, неизбежно возникающие при монтаже или под воздействием упругих деформаций рамы. Сферический профиль позволяет сместить пятно контакта к центру дорожки качения, существенно продлевая ресурс сопряженной направляющей.

Варианты роликов со шлицем под отвертку в головке цапфы ориентированы на стандартные условия монтажа, где доступ к узлу не ограничен. Этот тип головки упрощает первоначальную установку и регулировку натяга с использованием базового слесарного инструмента.

Модели с внутренним шестигранником в торце цапфы разработаны для монтажа в труднодоступных местах и обеспечивают передачу значительно большего крутящего момента при затяжке. Использование шестигранного ключа предотвращает срыв шлица и позволяет надежно зафиксировать ролик в посадочном гнезде оборудования.

Как правильно подобрать и купить опорные ролики Carter Cam

Чтобы безошибочно подобрать опорный ролик CNB-S, необходимо учитывать не только метрические размеры резьбы и наружный диаметр кольца. Важнейшими параметрами являются предельная статическая и динамическая грузоподъемность, а также максимально допустимая частота вращения. Также следует обращать внимание на тип уплотнения: металлические защитные шайбы подходят для чистых производств, в то время как резиновые уплотнения необходимы для защиты от мелкодисперсной пыли и влаги.

В каталоге нашей компании представлена оригинальная продукция Carter Cam, технические параметры которой полностью соответствуют строгим международным стандартам. Актуальная цена на каждую позицию указана в карточке товара, что позволяет оперативно рассчитать смету на модернизацию или ремонт оборудования. Чтобы купить необходимый объем комплектующих, воспользуйтесь параметрическим поиском на нашем сайте. Если вам требуется профессиональная консультация по кросс-кодам или подбор аналогов по чертежам, отправьте точную маркировку детали или эскиз узла нашим техническим специалистам через форму обратной связи.
