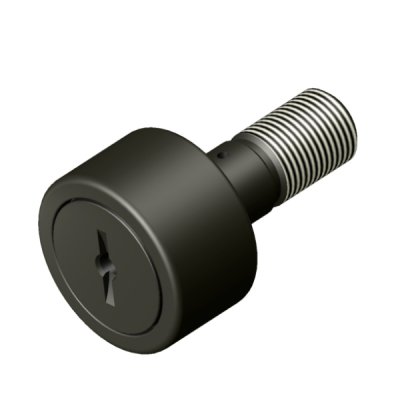

CNB — Стандартные негерметичные опорные ролики с прорезями  

Стандартные опорные ролики Carter серии CNB — это высоконадежные узлы качения, разработанные для восприятия значительных радиальных нагрузок в кулачковых приводах и направляющих системах. Конструкция этих деталей оптимизирована для работы в тяжелых условиях, где внешнее кольцо непосредственно контактирует с сопряженной поверхностью трения. Благодаря использованию качественной подшипниковой стали и прецизионной обработке, ролики Carter демонстрируют выдающуюся износостойкость и долговечность.

Конструктивные особенности стандартных роликов Carter CNB

Основой конструкции роликов серии CNB является массивная цапфа, которая выполняет роль внутреннего кольца и обеспечивает жесткую фиксацию узла на несущей раме оборудования. Толстостенное наружное кольцо способно выдерживать высокие деформационные нагрузки и точечные удары, не допуская растрескивания металла. Внутреннее пространство заполнено прецизионными игольчатыми роликами без сепаратора, что позволяет максимально увеличить количество тел качения и, как следствие, радиальную грузоподъемность.

Важной инженерной особенностью роликов Carter является продуманная система смазки, каналы которой проходят непосредственно через тело крепежного болта. Это позволяет производить повторное шприцевание узла пластичной смазкой без демонтажа всей конструкции, существенно снижая время на техническое обслуживание оборудования. Специальные радиальные отверстия на цапфе обеспечивают равномерное распределение смазочного материала по всей зоне качения игольчатых роликов.

Разновидности и модификации опорных узлов

Ролики со сферическим профилем наружного кольца предназначены для компенсации угловых перекосов, возникающих при монтаже или под воздействием изгибающих моментов. Такой профиль позволяет сместить пятно контакта к центру дорожки качения, предотвращая опасную концентрацию кромочных напряжений на краях ролика. Сферическая геометрия незаменима в длинных конвейерных линиях и портальных системах, где неизбежны небольшие отклонения геометрии направляющих.

Модификации с цилиндрическим профилем наружной поверхности обеспечивают максимальную площадь контакта с сопряженной деталью, что существенно снижает удельное давление на направляющую. Данный тип роликов применяется в прецизионных механизмах с жесткими допусками соосности, где требуется исключительная точность позиционирования и минимальный люфт. Цилиндрические ролики Carter CNB гарантируют высокую стабильность хода на плоских закаленных стальных путях.

Исполнения с защитными уплотнениями оснащаются специальными шайбами или полимерными уплотнительными кольцами, которые надежно удерживают смазку внутри рабочей зоны и предотвращают попадание абразивной пыли. Такие ролики незаменимы в деревообрабатывающем, цементном и упаковочном оборудовании, где рабочая среда насыщена мелкими частицами. Герметичная конструкция существенно продлевает ресурс подшипникового узла в неблагоприятных цеховых условиях.

Для удобства монтажа Carter предлагает варианты исполнения крепежной цапфы со шлицем под отвертку или с внутренним шестигранником в головке болта. Вариант с шестигранным гнездом позволяет прикладывать значительно больший крутящий момент при затяжке гайки, что исключает проворачивание оси в процессе эксплуатации. Шлицевые модификации остаются востребованными в условиях ограниченного пространства, где доступ к торцу ролика затруднен.

Сферы применения и эксплуатационные параметры

Стандартные опорные ролики Carter CNB находят широкое применение в автоматизированных производственных линиях, металлообрабатывающих станках и подъемно-транспортных механизмах. Они эффективно работают в качестве направляющих элементов для прессов, разливочных машин, упаковочных автоматов и линейных актуаторов. Высокая жесткость конструкции позволяет использовать их в высокодинамичных циклических механизмах с частыми реверсивными движениями.

При проектировании узлов с использованием роликов CNB необходимо учитывать не только статическую и динамическую грузоподъемность, но и предельную частоту вращения. Игольчатые ролики без сепаратора накладывают определенные ограничения на скоростной режим, однако обеспечивают непревзойденную стойкость к ударным нагрузкам. Правильный расчет изгибающего момента, действующего на цапфу, гарантирует отсутствие усталостных разрушений крепежного болта при длительной эксплуатации.

Как подобрать и купить опорные ролики Carter CNB

Чтобы безошибочно подобрать опорный ролик для конкретного узла, необходимо проанализировать геометрические параметры, включая диаметр ролика, длину цапфы и шаг резьбы. Также важно учитывать условия работы механизма, определяющие выбор профиля наружного кольца и типа уплотнения. В нашем каталоге представлена подробная техническая спецификация на каждую модель, что позволяет быстро сравнить рабочие параметры, узнать актуальную цену и купить оригинальные комплектующие Carter.

Для точного подбора деталей воспользуйтесь интерактивной системой фильтрации по ключевым размерам и нагрузочным характеристикам на нашем сайте. Если вам требуется заменить изношенный узел, но маркировка стерлась, пришлите габаритные размеры и фотографии детали нашим техническим специалистам для оперативного определения точного артикула.
