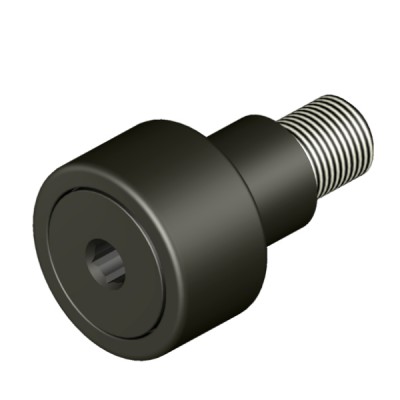

CNBE-B — Стандартные шестигранные эксцентриковые негерметичные опорные ролики  

Конструктивные особенности опорных роликов Carter CNBE-B

Опорные ролики Carter Cam серии CNBE-B спроектированы в качестве готовых к монтажу узлов качения, где в роли оси выступает массивная резьбовая цапфа. Внутренняя полость ролика заполнена прецизионными игольчатыми роликами, которые обеспечивают максимальную радиальную грузоподъемность при относительно компактных габаритах. Такая компоновка позволяет эффективно распределять сосредоточенные нагрузки, возникающие при контакте ролика с направляющей поверхностью.

Толстостенное наружное кольцо является ключевым элементом конструкции, принимающим на себя непосредственный контакт с сопряженной деталью. Оно изготавливается из высокоуглеродистой подшипниковой стали с последующей зонной закалкой, что предотвращает деформацию кольца под воздействием экстремального давления. Профиль беговой дорожки наружного кольца может быть цилиндрическим или бомбированным, что позволяет минимизировать кромочные напряжения при неизбежных перекосах осей.

Интегрированная резьбовая цапфа снабжена внутренним шестигранным гнездом в головке, что существенно облегчает процесс монтажа и регулировки узла в труднодоступных местах. Наличие резьбовой части позволяет жестко зафиксировать ролик на несущей конструкции с помощью стандартной гайки, исключая осевое смещение детали в процессе эксплуатации.

Модификации и материальное исполнение узлов

Стандартное исполнение роликов CNBE-B предусматривает использование высококачественной хромистой стали для всех основных компонентов качения. Этот материал проходит термическую обработку для достижения оптимальной твердости рабочих поверхностей, что гарантирует высокую износостойкость при постоянном трении качения.

Модификации со встроенными синтетическими уплотнениями предназначены для работы в условиях повышенной запыленности или воздействия влаги. Эластичные уплотнительные шайбы надежно удерживают пластичную смазку внутри подшипниковой полости и предотвращают проникновение абразивных частиц в зону контакта игольчатых роликов.

Варианты роликов с эксцентриковой цапфой позволяют осуществлять точную радиальную регулировку положения ролика относительно направляющей. Вращением эксцентрикового вала можно легко компенсировать допуски сопрягаемых деталей и обеспечить равномерное распределение нагрузки между несколькими параллельно установленными опорами.

Области применения и эксплуатационные требования

Основной сферой применения опорных роликов Carter Cam серии CNBE-B являются кулачковые механизмы, автоматические линии сборки и конвейерные системы различного назначения. Они незаменимы в узлах линейного перемещения упаковочного оборудования, печатных машин, а также в направляющих промышленных роботов. Высокая жесткость цапфы и способность выдерживать ударные нагрузки делают их оптимальным выбором для тяжелого машиностроения.

При проектировании узлов с использованием данных роликов необходимо учитывать характер распределения сил. Основной вектор нагрузки должен быть направлен радиально к оси цапфы, так как конструкция игольчатого подшипника не рассчитана на восприятие значительных осевых усилий. Правильное позиционирование ролика относительно направляющей исключает преждевременный износ торцевых поверхностей наружного кольца.

Как правильно подобрать и купить ролики Carter CNBE-B

Чтобы безошибочно подобрать опорный ролик для конкретного оборудования, необходимо проанализировать геометрические параметры цапфы, наружный диаметр кольца и шаг резьбы. Важно учитывать не только статическую и динамическую грузоподъемность, но и предельную частоту вращения, которая зависит от типа используемой смазки и наличия уплотнений. В каталоге представлены подробные технические спецификации для каждой позиции серии CNBE-B, что упрощает сравнение различных типоразмеров.

На нашем ресурсе вы можете быстро найти нужную деталь, узнать актуальные технические параметры, а также купить оригинальные комплектующие Carter Cam напрямую со склада. Разумная цена на промышленные компоненты позволяет оптимизировать затраты на обслуживание и ремонт парка оборудования. Чтобы подобрать точный аналог изношенного узла, воспользуйтесь параметрическим поиском на сайте или отправьте заводскую маркировку детали нашим техническим специалистам для оперативной идентификации.
