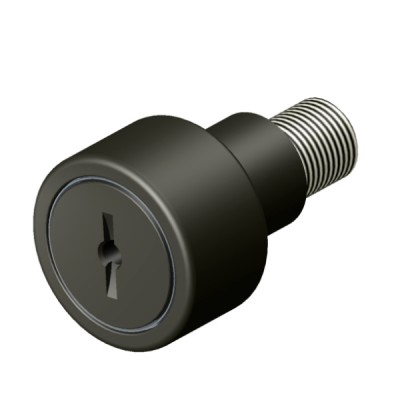

CNBE-S — Стандартные эксцентриковые герметизированные опорные ролики с прорезями  

Конструктивные особенности опорных роликов CNBE-S

Стандартные опорные ролики Carter Cam серии CNBE-S базируются на концепции игольчатого подшипника с массивным наружным кольцом. Утолщенная стенка внешнего кольца позволяет детали воспринимать значительные сосредоточенные радиальные нагрузки, возникающие при качении по плоским или профильным направляющим. Внутренняя полость заполнена прецизионными игольчатыми роликами, которые обеспечивают максимальную площадь контакта и жесткость всей опоры.

Интегрированная цапфа (болт) выполняет роль внутреннего кольца и служит для надежного консольного монтажа узла в несущей конструкции. На торцевой части цапфы предусмотрен шлиц под отвертку или внутренний шестигранник, что существенно облегчает удержание ролика от прокручивания в процессе затяжки фиксирующей гайки. Резьбовая часть шпильки выполнена с высокой точностью класса точности, гарантируя стабильность посадки при вибрационных воздействиях.

Для защиты внутренней полости от проникновения пыли, влаги и абразивных частиц в конструкции CNBE-S применяются эффективные встроенные уплотнения. Синтетические уплотнительные кольца надежно удерживают пластичную смазку внутри подшипника на протяжении всего межсервисного интервала. Это исключает необходимость частого обслуживания и предотвращает преждевременный износ дорожек качения из-за сухого трения.

Области применения и эксплуатационные преимущества

Основной сферой эксплуатации стандартных роликов Carter Cam являются автоматизированные конвейерные линии и кулачковые механизмы промышленного оборудования. Они незаменимы в упаковочных машинах, разливочных линиях и полиграфических прессах, где требуется высокая точность позиционирования рабочих органов. Способность выдерживать циклические ударные нагрузки делает их оптимальным выбором для тяжелонагруженных узлов.

В линейных направляющих и трансферных системах данные ролики обеспечивают плавное перемещение кареток с минимальным коэффициентом трения. Точная геометрия профиля наружного кольца (цилиндрическая или бомбированная) позволяет компенсировать незначительные перекосы осей, снижая кромочные напряжения. Это значительно продлевает ресурс сопряженных направляющих рельсов и кулачков.

Высококачественная подшипниковая сталь, проходящая специальную термическую обработку, придает деталям серии CNBE-S повышенную поверхностную твердость при сохранении вязкости сердцевины цапфы. Такое сочетание свойств предотвращает хрупкое разрушение шпильки при экстремальных изгибающих моментах. Стабильность геометрических размеров сохраняется даже в условиях повышенных рабочих температур.

Как правильно подобрать и купить ролики Carter Cam

При выборе опорного ролика необходимо учитывать не только внешний диаметр и ширину кольца, но и диаметр монтажной цапфы. Важным фактором является расчетная динамическая и статическая грузоподъемность, которая должна соответствовать реальным эксплуатационным нагрузкам механизма. На нашем ресурсе представлена подробная техническая информация, позволяющая точно подобрать требуемый типоразмер детали под конкретные условия работы.

В каталоге указана актуальная цена на стандартные исполнения изделий, что упрощает планирование бюджета на обслуживание или модернизацию оборудования. Чтобы купить оригинальные опорные ролики CNBE-S Carter Cam, воспользуйтесь параметрическим поиском на сайте. Если вам требуется проверить совместимость или расшифровать сложную заводскую кодировку, отправьте маркировку детали или чертеж узла нашим техническим специалистам для оперативного подбора аналога.
