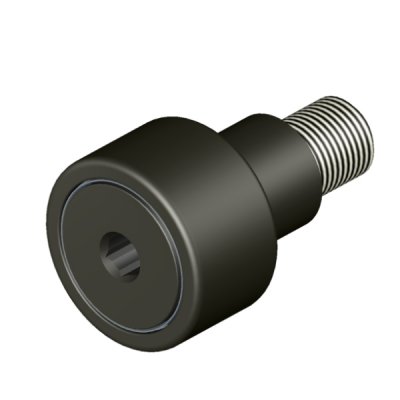

CNBE-SB — Стандартные шестигранные эксцентриковые герметичные опорные ролики  

Опорные ролики серии CNBE-SB от Carter Cam разработаны для тяжелых условий эксплуатации, где стандартные подшипники не справляются с изгибающими моментами. В основе их конструкции лежит концепция консольного монтажа, при которой ролик воспринимает радиальные усилия непосредственно через массивную цапфу. Это техническое решение позволяет значительно упростить общую компоновку узла, исключая необходимость в установке дополнительных двухопорных валов.

Конструктивные особенности опорных роликов CNBE-SB

Центральным элементом конструкции является высокопрочная стальная цапфа, которая одновременно выполняет роль внутреннего кольца подшипника и монтажного болта. Сердцевина цапфы подвергается специальной термической обработке для достижения оптимальной вязкости, что предотвращает усталостное разрушение при знакопеременных изгибающих нагрузках. Наружная резьбовая часть обеспечивает жесткую фиксацию ролика в несущей конструкции оборудования.

Внутри ролика расположен плотный ряд игольчатых роликов без сепаратора, что позволяет максимально заполнить рабочее пространство телами качения. Такое исполнение гарантирует предельно высокую радиальную грузоподъемность при сохранении компактных радиальных габаритов. Отсутствие сепаратора снижает риск его разрушения при резких пусках и остановках механизма.

Толстостенное наружное кольцо имеет оптимизированный профиль, который может быть как цилиндрическим, так и сферическим (бомбированным). Сферический профиль наружного диаметра эффективно компенсирует угловые перекосы, возникающие при деформации направляющих или неточности монтажа. Цилиндрический профиль, напротив, обеспечивает максимальное пятно контакта и применяется на идеально выверенных плоских поверхностях качения.

Обозначение SB указывает на наличие встроенных уплотнений и шестигранного отверстия в головке цапфы. Герметичные синтетические уплотнения надежно удерживают пластичную смазку внутри рабочей зоны и предотвращают проникновение мелкодисперсной пыли и влаги. Шестигранное гнездо существенно облегчает процесс монтажа, позволяя надежно удерживать ролик от проворота стандартным ключом при затяжке фиксирующей гайки.

Области применения и эксплуатационные преимущества

Основной сферой применения роликов Carter Cam серии CNBE-SB являются автоматические линии розлива, фасовочно-упаковочное оборудование и прецизионные кулачковые приводы. Высокая геометрическая точность изготовления элементов качения обеспечивает минимальное биение и плавность перемещения рабочих органов. Это критически важно для высокоскоростных механизмов, где любые вибрации приводят к преждевременному износу всей системы.

В конвейерных системах и тяжелонагруженных линейных направляющих эти опорные ролики используются в качестве направляющих колес. Они отлично справляются с постоянным трением качения по стальным направляющим путям, демонстрируя низкий коэффициент сопротивления. Способность выдерживать кратковременные ударные нагрузки позволяет применять их в металлургическом и деревообрабатывающем оборудовании.

Система повторного смазывания в роликах CNBE-SB реализована через специальные каналы внутри цапфы. Смазочные отверстия расположены как на торце головки, так и со стороны резьбового хвостовика, что обеспечивает гибкость при проведении технического обслуживания. Своевременное обновление смазочного материала через пресс-масленки позволяет многократно продлить ресурс узла даже при работе в агрессивных средах.

Как правильно подобрать и купить ролики Carter Cam

При подборе опорного ролика необходимо учитывать не только габаритные размеры, такие как диаметр цапфы и наружный диаметр кольца. Важнейшими параметрами являются предельная статическая и динамическая грузоподъемность, а также максимально допустимая частота вращения. Несоответствие этих характеристик реальным рабочим условиям может привести к ускоренному износу дорожек качения или деформации оси.

Если вам необходимо подобрать оригинальные комплектующие или найти надежную замену изношенным узлам, обратите внимание на технические параметры серии CNBE-SB. В нашем каталоге представлена подробная техническая информация, которая поможет вам купить детали с оптимальными характеристиками. Актуальная цена на каждую модификацию указана в карточке товара, что позволяет точно рассчитать бюджет на модернизацию оборудования.

Для безошибочного выбора воспользуйтесь параметрическими фильтрами на нашем сайте, указав диаметр резьбы, ширину наружного кольца и тип профиля. Если вам требуется профессиональная консультация или вы хотите заказать редкое исполнение, отправьте точную маркировку детали или чертеж сопрягаемого узла нашим техническим специалистам.
