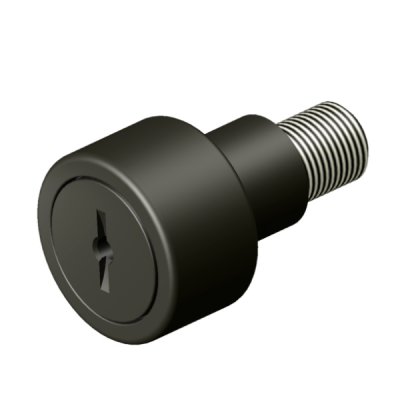

CNBE — Стандартные эксцентриковые негерметичные опорные ролики с прорезями  

Опорные ролики серии CNBE (Carter Cam) спроектированы на базе игольчатых подшипников с массивной осевой цапфой, выполняющей роль монтажного болта. Утолщенное наружное кольцо способно выдерживать значительные радиальные усилия и точечные контактные напряжения, возникающие при качении по плоским или профильным направляющим. Внутренний объем заполнен прецизионными игольчатыми роликами, которые обеспечивают максимальную площадь контакта и жесткость всей опоры при минимальных радиальных габаритах.

Цапфа и наружное кольцо изготавливаются из высоколегированной подшипниковой стали, прошедшей многоступенчатую термическую обработку для достижения оптимального баланса твердости и вязкости. Поверхность качения закаливается токами высокой частоты до твердости 58-62 HRC, что предотвращает преждевременный износ и питтинг при циклическом нагружении. Вязкая сердцевина цапфы при этом сохраняет пластичность, предотвращая хрупкий излом детали при резких динамических ударах.

Разновидности и технические модификации стандартной серии

Модификации роликов со сферическим (профилированным) наружным кольцом обозначаются специальным индексом и предназначены для компенсации угловых перекосов, возникающих при монтаже или под нагрузкой. Сферический профиль снижает кромочные напряжения на краях ролика, равномерно распределяя давление по всей площади контакта с направляющей. Такие узлы незаменимы в длинных конвейерных линиях, где невозможно обеспечить идеальную соосность треков.

Исполнения с цилиндрической рабочей поверхностью наружного кольца ориентированы на работу по жестким, прецизионно обработанным плоским направляющим. Они обеспечивают максимальную жесткость системы и минимальный коэффициент трения качения за счет увеличенной площади пятна контакта. Эти ролики применяются в высокоточных координатных столах и металлорежущем оборудовании, где критически важна прямолинейность перемещения.

По способу монтажа стандартные ролики CNBE разделяются на модели с внутренним шестигранником в головке цапфы и варианты со шлицем под отвертку. Версии с шестигранным гнездом позволяют прикладывать значительно больший крутящий момент при затяжке фиксирующей гайки, что исключает самопроизвольное ослабление крепежа. Модели со шлицевым пазом чаще используются в труднодоступных местах, где пространство для позиционирования инструмента строго ограничено.

Бессепараторные модификации (full complement) содержат максимальное количество игольчатых роликов, что обеспечивает им предельную радиальную грузоподъемность при низких и средних скоростях вращения. Варианты со стальным или полимерным сепаратором разделяют тела качения, снижая внутреннее трение и тепловыделение. Это позволяет использовать их в высокооборотистых кулачковых механизмах автоматических упаковочных линий.

Эксплуатационные параметры и обслуживание узлов

Долговечность опорных роликов Carter Cam напрямую зависит от эффективности смазывания, поэтому в конструкции цапфы предусмотрены специальные каналы для подачи пластичной смазки. Дозаправка может осуществляться как со стороны головки, так и со стороны резьбового хвостовика через запрессованные пресс-масленки. Для работы в сильно загрязненных средах ролики оснащаются встроенными лабиринтными или контактными уплотнениями из бутадиен-нитрильного каучука (NBR).

Стандартные ролики CNBE находят широкое применение в приводах автоматических дверей, механизмах подачи листового материала, печатных машинах и подъемно-транспортных устройствах. Способность выдерживать высокие статические нагрузки делает их оптимальным выбором для консольных конструкций и систем линейного перемещения тяжелых узлов. Точная геометрия профиля качения гарантирует плавный ход без рывков и вибраций во всем диапазоне рабочих скоростей.

Как подобрать и купить опорные ролики CNBE Carter

Чтобы правильно подобрать опорный ролик для конкретного узла, необходимо учитывать диаметр цапфы, ширину наружного кольца, а также характер действующих сил. На нашем ресурсе указана актуальная цена на все типоразмеры стандартной серии Carter Cam, что позволяет точно рассчитать смету на модернизацию или ремонт оборудования. Вы можете купить оригинальные комплектующие CNBE оптом и в розницу, выбрав оптимальный вариант исполнения под конкретные условия эксплуатации.

Для быстрого поиска нужного типоразмера воспользуйтесь параметрическим фильтром на сайте, указав внешний диаметр, резьбу цапфы и тип уплотнения. Если вам требуется замена редкой модификации или подбор кросс-кодов для импортозамещения, отправьте точную маркировку детали или чертеж узла нашим техническим специалистам для проведения детального инженерного анализа.
