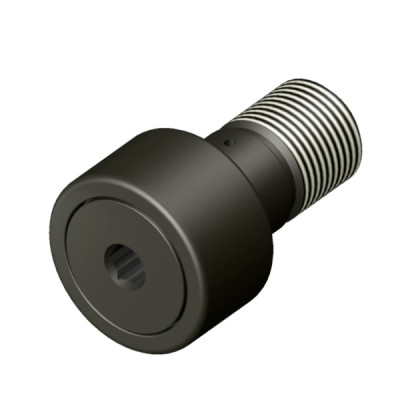

CNBH-B — Стандартные усиленные шестигранные негерметичные опорные ролики  

Опорные ролики Carter серии CNBH-B — это специализированные подшипниковые узлы цапфового типа, спроектированные для восприятия высоких радиальных нагрузок при качении по плоским или профильным направляющим. В отличие от стандартных игольчатых подшипников, наружное кольцо этих роликов имеет увеличенную толщину стенки, что предотвращает его деформацию под воздействием сосредоточенных изгибающих усилий. Такая геометрия позволяет эффективно распределять контактные напряжения в зоне сопряжения ролика с дорожкой качения, минимизируя износ сопряженных поверхностей.

Внутренняя полость опорного ролика заполнена прецизионными игольчатыми роликами малого диаметра, которые обеспечивают максимальную площадь контакта в радиальном направлении. Отсутствие сепаратора в полноприводных модификациях позволяет разместить предельное количество тел качения, что критически важно для восприятия экстремальных статических и динамических нагрузок. Для высокооборотистых узлов применяются версии с полиамидными или стальными сепараторами, снижающими взаимное трение и тепловыделение при работе.

Конструктивные особенности и модификации серии CNBH-B

Основой конструкции серии CNBH-B является массивная резьбовая цапфа, выполняющая роль внутреннего кольца подшипника и монтажного элемента одновременно. Изготавливаемая из высокопрочной легированной стали с последующей термообработкой, цапфа выдерживает значительные изгибающие моменты, возникающие при консольном закреплении ролика. Наличие прецизионной резьбы гарантирует надежную фиксацию узла в посадочном отверстии станины без риска самопроизвольного ослабления крепежа.

Важной отличительной чертой модификации с индексом «B» является наличие глубокого шестигранного гнезда в торцевой части головки цапфы. Это конструктивное решение позволяет надежно удерживать ролик шестигранным ключом в процессе затяжки фиксирующей гайки, предотвращая проворачивание оси. Такое исполнение особенно востребовано при монтаже в труднодоступных местах, где использование стандартного рожкового ключа для удержания за лыску на цапфе физически невозможно.

Для защиты внутренней полости от проникновения пыли, влаги и абразивных частиц опорные ролики Carter оснащаются эффективными лабиринтными или контактными уплотнениями. Интегрированные уплотнительные кольца надежно удерживают пластичную смазку внутри рабочей зоны на протяжении всего межсервисного интервала. Повторное смазывание узла осуществляется через специальные технологические каналы в цапфе, снабженные пресс-масленками, что позволяет обслуживать механизмы без полного демонтажа роликов.

Области применения и эксплуатационные преимущества

Стандартные опорные ролики Carter CNBH-B находят широкое применение в автоматизированных производственных линиях, конвейерных системах и кулачковых приводах прессового оборудования. Они выступают в роли направляющих элементов в механизмах линейного перемещения, обеспечивая высокую точность позиционирования рабочих органов. Благодаря жесткой конструкции и минимальному коэффициенту трения, данные узлы способствуют снижению энергопотребления приводных двигателей и повышению общего КПД оборудования.

В упаковочном, полиграфическом и текстильном машиностроении эти детали используются для передачи сложных траекторий движения от распределительных валов к исполнительным механизмам. Способность выдерживать резкие изменения направления вращения и знакопеременные нагрузки делает их незаменимыми в узлах с высокой цикличностью работы. Высокая износостойкость наружного кольца гарантирует длительный ресурс даже при непрерывной многосменной эксплуатации оборудования.

Как правильно подобрать и купить опорные ролики Carter CNBH-B

При подборе оригинальных комплектующих Carter необходимо учитывать не только габаритные размеры, такие как наружный диаметр ролика и диаметр резьбовой цапфы. Важно точно определить требуемую радиальную грузоподъемность, предельную частоту вращения и условия окружающей среды, влияющие на выбор типа уплотнения. Правильно подобранный класс точности и исполнение профиля наружного кольца (цилиндрическое или сферическое) напрямую влияют на долговечность всей направляющей системы.

В нашем специализированном каталоге представлена подробная техническая информация, которая поможет вам быстро подобрать оптимальный типоразмер детали под конкретные эксплуатационные требования. Актуальная цена на каждую модификацию указана в карточке товара, что позволяет оперативно рассчитать бюджет на модернизацию или ремонт оборудования. Чтобы купить оригинальные опорные ролики Carter серии CNBH-B, воспользуйтесь удобной системой параметрического поиска на нашем сайте или отправьте точную заводскую маркировку нашим техническим специалистам для оперативного подбора совместимого аналога.
