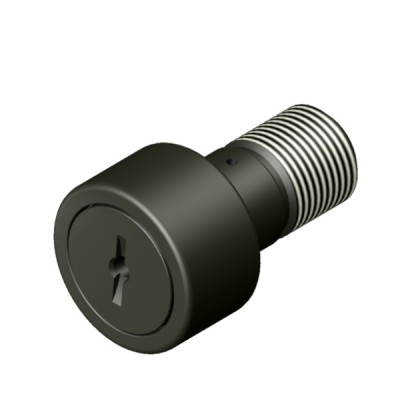

CNBH — Стандартные усиленные негерметичные опорные ролики с прорезями  

Стандартные опорные ролики Carter Cam (Cam Followers) спроектированы для преобразования вращательного движения в поступательное с минимальными потерями на трение. В отличие от стандартных радиальных подшипников, эти узлы оснащены массивным наружным кольцом, способным выдерживать постоянный контакт с плоскими или профильными направляющими. Конструкция рассчитана на восприятие значительных радиальных усилий и изгибающих моментов, возникающих при качении по плоской поверхности.

Конструктивные особенности стандартных роликов Carter Cam

Основой конструкции стандартных роликов Carter Cam является массивная резьбовая цапфа, которая заменяет внутреннее кольцо традиционного подшипника и упрощает консольный монтаж детали. Цапфа изготавливается из легированной стали с последующей индукционной закалкой рабочей зоны дорожки качения, что сохраняет вязкость сердцевины для сопротивления ударным нагрузкам. На торце цапфы предусмотрено шестигранное углубление или шлиц под отвертку для удобной фиксации ролика при затяжке монтажной гайки.

Внутри ролика располагается комплект прецизионных игольчатых роликов без сепаратора, что позволяет максимально заполнить рабочее пространство телами качения. Такое бессепараторное исполнение обеспечивает предельную радиальную грузоподъемность, необходимую для работы в тяжелонагруженных механизмах. Отсутствие сепаратора снижает радиальные габариты узла, позволяя использовать его в условиях жестких пространственных ограничений.

Для защиты внутренних элементов от загрязнений и удержания пластичной смазки ролики Carter Cam оснащаются эффективными лабиринтными или контактными уплотнениями. В стандартном исполнении часто применяются запатентованные шайбы LUBRI-DISC, которые снижают трение между торцами наружного кольца и щечками цапфы. Внутренние каналы для подачи смазки через торец или радиальное отверстие в цапфе позволяют проводить регулярное техническое обслуживание без демонтажа узла.

Разновидности профиля наружного кольца и их применение

Ролики с бомбированным (сферическим) профилем наружного кольца предназначены для компенсации угловых перекосов, возникающих при деформации направляющих или неточности монтажа. Сферическая геометрия рабочей поверхности снижает кромочные напряжения, равномерно распределяя нагрузку по пятну контакта. Такие детали незаменимы в длинных конвейерных линиях и портальных системах, где невозможно обеспечить идеальную соосность.

Цилиндрический профиль наружного кольца обеспечивает увеличенную площадь контакта с сопряженной поверхностью, что существенно повышает жесткость узла. Ролики с плоским профилем применяются в механизмах, где критически важна высокая точность позиционирования и отсутствуют угловые отклонения осей. Их используют в прецизионных кулачковых приводах металлообрабатывающих станков и упаковочного оборудования.

Как правильно подобрать и купить опорные ролики Carter Cam

Чтобы безошибочно подобрать опорный ролик для конкретного узла, необходимо учитывать не только габаритные размеры резьбы и наружный диаметр. Важнейшими параметрами являются величина статической и динамической грузоподъемности, предельная частота вращения и условия смазывания. Также следует обращать внимание на тип профиля наружного кольца, так как замена сферического ролика на цилиндрический может привести к преждевременному износу направляющих.

В нашем каталоге представлен широкий ассортимент оригинальных комплектующих Carter Cam, что позволяет быстро найти необходимую деталь по техническим параметрам. Актуальная цена и подробные спецификации указаны в карточках товаров, где вы можете сравнить различные модификации перед тем, как купить выбранные позиции. Если вам требуется профессиональная консультация или вы хотите подобрать точный аналог по имеющимся размерам, воспользуйтесь техническими фильтрами на сайте или отправьте заводскую маркировку детали нашим инженерам для точной идентификации.
