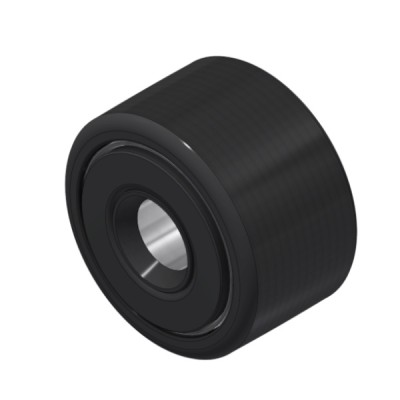

CYNB-S — Стандартные корончатые герметичные опорные ролики  

Опорные ролики Carter Cam серии CYNB-S представляют собой специализированные подшипниковые узлы без крепежной цапфы, предназначенные для установки на сквозные валы и оси. Главной особенностью этой серии является массивное толстостенное наружное кольцо, способное выдерживать экстремальные радиальные и ударные нагрузки без деформации геометрии. Внутренняя конструкция оптимизирована для минимизации кромочных напряжений, возникающих при неизбежных перекосах осей в процессе эксплуатации промышленного оборудования.

В качестве тел качения в данных роликах используются прецизионные игольчатые ролики с плоским торцом, обеспечивающие максимальную площадь контакта. Отсутствие сепаратора в полнокомплектных модификациях позволяет разместить предельное количество роликов, что существенно увеличивает статическую и динамическую грузоподъемность узла. В то же время, версии с сепаратором демонстрируют превосходные показатели стабильности при работе на повышенных скоростях вращения.

Конструктивные особенности и материалы роликов CYNB-S

Модификации роликов со сферическим (бомбированным) профилем наружного кольца разработаны для компенсации угловых перекосов относительно направляющей. Такая геометрия позволяет равномерно распределять нагрузку по пятну контакта, предотвращая преждевременный износ краев дорожки качения. Сферический профиль незаменим в длинных конвейерных линиях, где возможен прогиб несущих металлоконструкций.

Исполнения с цилиндрическим (плоским) профилем наружной поверхности ориентированы на работу по жестким, строго выверенным плоским направляющим. Они обеспечивают максимальную жесткость сопряжения и минимальное удельное давление в зоне контакта за счет увеличенной площади соприкосновения. Эти детали применяются в прецизионных станках и координатных столах, где критически важна точность позиционирования.

Герметичные версии с суффиксом "S" оснащаются эффективными контактными уплотнениями из синтетического каучука или фторкаучука. Уплотнения надежно удерживают пластичную смазку внутри рабочей зоны и предотвращают попадание мелкодисперсной пыли, СОЖ и окалины. Это техническое решение позволяет эксплуатировать ролики в загрязненных средах без необходимости частого сервисного обслуживания.

Области применения и кинематика узлов

Основной сферой применения опорных роликов Carter Cam серии CYNB-S являются кулачковые механизмы автоматических линий и прессового оборудования. Они преобразуют вращательное движение распределительных валов в возвратно-поступательное перемещение рабочих органов. Высокая усталостная прочность стали, из которой изготовлены кольца, гарантирует миллионы циклов срабатывания без потери точности.

Также данные узлы широко востребованы в подъемно-транспортном оборудовании, складских роботах и системах линейного перемещения. Они выполняют роль направляющих роликов в телескопических мачтах погрузчиков и механизмах выдвижения тяжелых платформ. Способность воспринимать кратковременные перегрузки делает их идеальным выбором для тяжелонагруженных узлов перегрузочной техники.

Как правильно подобрать и купить опорные ролики

Чтобы безошибочно подобрать опорный ролик CYNB-S, необходимо учитывать не только геометрические размеры, такие как внутренний диаметр под ось и наружный диаметр кольца. Важно проанализировать характер действующих сил, рабочую температуру среды и предельную частоту вращения вала. Правильный выбор профиля наружного кольца напрямую влияет на ресурс сопряженной направляющей шины.

В нашем каталоге представлены оригинальные комплектующие Carter Cam, технические параметры которых полностью соответствуют международным стандартам. Актуальная цена на каждую позицию указана в карточке товара, что позволяет оперативно рассчитать смету на модернизацию или ремонт оборудования. Вы можете купить необходимые компоненты оптом или в розницу с быстрой отгрузкой со склада.

Для точного выбора воспользуйтесь параметрическим поиском на сайте, указав требуемые размеры и тип уплотнения. Если вам необходимо заменить импортный аналог или расшифровать сложную заводскую кодировку, отправьте маркировку детали или чертеж узла нашим техническим специалистам для подбора точной спецификации.
