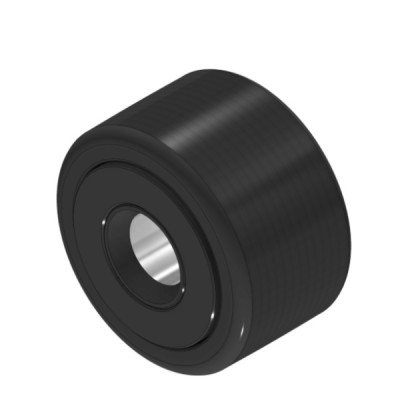

CYNB — Стандартные корончатые негерметичные опорные ролики  

Конструктивные особенности опорных роликов серии CYNB

Опорные ролики Carter серии CYNB проектируются на базе игольчатых подшипников без цапфы, что позволяет использовать их в узлах с двусторонней опорой оси. Конструкция включает в себя прецизионное внутреннее кольцо, комплект тонких игольчатых роликов, удерживаемых сепаратором, и массивное наружное кольцо. Такая компоновка обеспечивает максимальную площадь контакта рабочих поверхностей, минимизируя удельное давление и предотвращая преждевременный износ сопряженных деталей.

Для механизмов, работающих в условиях возможного перекоса осей, выпускаются модификации со сферическим профилем наружного кольца. Этот радиусный профиль компенсирует угловые отклонения направляющей относительно ролика, равномерно распределяя нагрузку по всей длине игольчатого тела качения и исключая кромочные напряжения.

В прямолинейных направляющих и системах с жесткой фиксацией применяются ролики с цилиндрической формой внешней поверхности. Такое исполнение гарантирует максимальную площадь контакта с плоской опорной поверхностью, что существенно повышает грузоподъемность узла при строго перпендикулярном векторе приложения сил.

Материалы, уплотнения и температурные режимы

При производстве роликов CYNB используется высокоуглеродистая хромистая сталь, проходящая многоступенчатую термическую обработку для достижения оптимальной твердости беговых дорожек. Наружные кольца подвергаются специальной закалке, обеспечивающей высокую вязкость сердцевины при экстремальной твердости поверхностного слоя. Это позволяет роликам успешно сопротивляться ударным нагрузкам без риска растрескивания металла.

Модификации с контактными резиновыми уплотнениями предназначены для работы в условиях повышенной запыленности и влажности. Эластичные кромки надежно удерживают пластичную смазку внутри рабочей полости подшипника и предотвращают проникновение абразивных микрочастиц из внешней среды.

Для высокотемпературных зон или сред с минимальным загрязнением применяются исполнения со стальными защитными шайбами. Такие бесконтактные уплотнения не создают дополнительного момента трения, что позволяет роликам стабильно работать на предельных скоростях вращения без избыточного тепловыделения.

Области применения и эксплуатационные преимущества

Стандартные опорные ролики Carter CYNB находят широкое применение в автоматизированных сборочных линиях, упаковочном оборудовании и конвейерных системах. Они выполняют функцию направляющих элементов в механизмах линейного перемещения, кулачковых приводах и копирных устройствах. Высокая точность изготовления гарантирует плавность хода и минимальный уровень вибрации всей системы.

В тяжелом машиностроении данные детали используются в качестве опорных элементов поворотных платформ и выдвижных секций. Способность выдерживать кратковременные перегрузки делает их незаменимыми в узлах, где рабочие циклы сопровождаются частыми пусками, остановками и реверсивным движением.

Как правильно подобрать и купить ролики Carter CYNB

При проектировании или замене изношенного узла крайне важно точно сопоставить геометрические параметры детали с условиями эксплуатации. Необходимо учитывать не только посадочный диаметр под ось и наружный диаметр кольца, но и предельную динамическую грузоподъемность. Правильный расчет этих параметров позволяет подобрать оптимальный типоразмер, цена которого будет полностью соответствовать заложенному ресурсу оборудования.

В нашем каталоге представлен широкий ассортимент оригинальных комплектующих Carter Cam, что позволяет быстро найти нужную деталь по заводскому артикулу. Чтобы купить опорные ролики CYNB или уточнить их совместимость с вашим оборудованием, воспользуйтесь параметрическим поиском на сайте. Если вам требуется профессиональная консультация, отправьте точную маркировку или чертеж узла нашим техническим специалистам для оперативного подбора аналогов.
