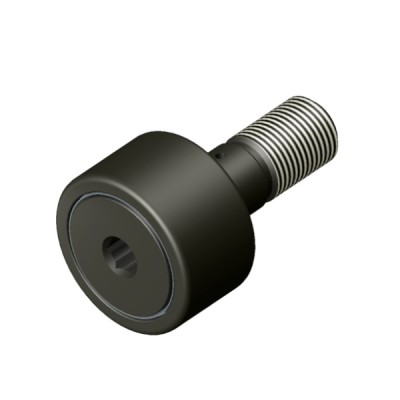

MCNB-SBX — метрические шестигранные герметичные опорные ролики.  

Метрические опорные ролики Carter Cam серии MCNB-SBX представляют собой специализированные подшипниковые узлы цапфового типа, разработанные для восприятия значительных радиальных нагрузок при качении по плоским или профильным направляющим. Конструктивно они объединяют в себе массивное наружное кольцо с толстой стенкой и прецизионную монтажную ось со стандартной метрической резьбой. Такая компоновка позволяет использовать деталь в качестве готового к установке консольного элемента в различных кулачковых приводах и транспортных системах.

Отличительной чертой модификации SBX является наличие внутреннего шестигранника в головке цапфы, что существенно облегчает процесс монтажа и демонтажа узла в труднодоступных местах. Данное конструктивное решение позволяет надежно удерживать ролик от прокручивания при затяжке фиксирующей гайки с требуемым крутящим моментом. Благодаря этому исключается риск повреждения посадочной резьбы и обеспечивается жесткая фиксация опоры на несущей раме оборудования.

Кинематика и распределение нагрузок в узлах MCNB-SBX

Основная механическая задача опорных роликов Carter заключается в компенсации изгибающих напряжений, возникающих при качении по ответной направляющей под высокой нагрузкой. Утолщенное наружное кольцо эффективно распределяет точечные усилия, предотвращая деформацию беговой дорожки и снижая концентрацию напряжений в зоне контакта. Внутренний ряд игольчатых роликов обеспечивает максимальную площадь контакта, что позволяет узлу стабильно работать в условиях постоянных вибраций и ударных воздействий.

Для механизмов, работающих на средних скоростях с высокими статическими нагрузками, применяются бессепараторные модификации опорных роликов с максимальным заполнением телами качения. Отсутствие сепаратора позволяет разместить внутри кольца большее количество иголок, что существенно повышает общую грузоподъемность узла. Такие детали незаменимы в тяжелом прессовом оборудовании и мощных гильотинных ножницах.

Модели роликов с бомбированной наружной поверхностью предназначены для компенсации неизбежных перекосов оси вала относительно направляющей. Слегка выпуклый профиль кольца предотвращает кромочное зацепление и снижает износ краев беговой дорожки при угловых отклонениях. Это делает их идеальным выбором для протяженных конвейерных линий, где трудно добиться идеальной соосности всех элементов.

Цилиндрические опорные ролики, напротив, обладают плоским профилем наружного кольца и используются в парах с жестко зафиксированными плоскими направляющими. Такая геометрия обеспечивает максимальное пятно контакта по всей ширине ролика, что гарантирует наивысшую жесткость системы при отсутствии перекосов. Их чаще всего применяют в прецизионных координатных столах и металлообрабатывающих центрах.

Материалы, защита от износа и смазочные решения

Долговечность метрических роликов Carter Cam напрямую зависит от качества используемых материалов и точности их термической обработки. Наружные кольца изготавливаются из высокоуглеродистой подшипниковой стали, проходящей сквозную закалку для достижения оптимальной твердости рабочих поверхностей. Цапфа ролика подвергается зонной закалке, при которой резьбовая часть сохраняет необходимую вязкость для предотвращения хрупкого разрушения при затяжке, а беговая дорожка приобретает максимальную износостойкость.

Для эксплуатации в условиях повышенной влажности или воздействия агрессивных сред выпускаются ролики со специальным антикоррозийным покрытием, например, черным оксидированием. Такое химическое воронение создает на поверхности металла тонкую защитную пленку, препятствующую образованию ржавчины и снижающую коэффициент трения. Эти детали востребованы в упаковочном оборудовании пищевой промышленности и деревообрабатывающих станках.

Эффективная защита внутренней полости ролика от проникновения пыли, стружки и влаги обеспечивается встроенными уплотнениями. Модификации с лабиринтными металлическими щитками минимизируют трение и отлично подходят для высокотемпературных режимов работы. Варианты с контактными синтетическими уплотнениями гарантируют герметичность узла в сильно загрязненной среде, надежно удерживая пластичную смазку внутри подшипника.

Как безошибочно подобрать и купить метрические ролики Carter

Чтобы правильно подобрать метрический опорный ролик серии MCNB-SBX, необходимо учитывать не только габаритные размеры, такие как диаметр цапфы и наружного кольца. Важно проанализировать характер действующих сил, рабочую температуру узла, а также требования к точности позиционирования. Цена комплектующих во многом определяется их материальным исполнением, наличием уплотнений и профилем беговой дорожки, поэтому точный расчет нагрузок убережет от лишних трат.

В нашем каталоге представлен широкий ассортимент оригинальных метрических деталей Carter Cam, что позволяет быстро найти замену изношенному узлу. Вы можете самостоятельно выбрать и купить требуемые позиции, ориентируясь на подробные технические спецификации каждой модели. Для исключения ошибок при заказе рекомендуем воспользоваться параметрическими фильтрами на сайте или отправить точную маркировку детали нашим техническим специалистам для оперативной сверки совместимости.
