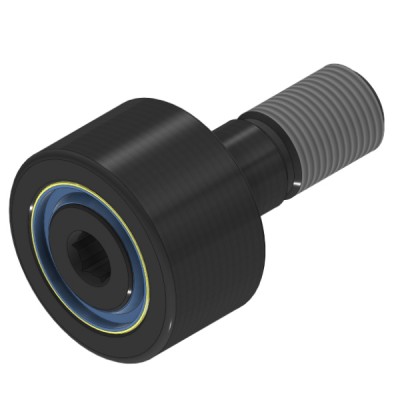

CDR-S — Цилиндрические роликовые подшипники с корончатой головкой, опорные ролики  

Особенности конструкции двухрядных опорных роликов CDR-S

Опорные ролики Carter серии CDR-S (Cylindrical Double Row) представляют собой прецизионные узлы качения, в основе которых лежит двухрядная схема с цилиндрическими телами качения. Такая внутренняя геометрия позволяет распределять радиальные векторы сил по значительно большей площади контакта по сравнению с однорядными игольчатыми аналогами. Отсутствие сепаратора в полнокомплектных исполнениях максимизирует количество роликов внутри профиля, что гарантирует предельную грузоподъемность механизма.

Важнейшим элементом конструкции является массивное наружное кольцо с утолщенной стенкой, способное выдерживать высокие деформационные и ударные нагрузки при непосредственном качении по направляющей. Внутреннее кольцо снабжено технологическими отверстиями для подачи смазочного материала, что упрощает обслуживание узла в процессе эксплуатации. Осевая фиксация элементов обеспечивается за счет прецизионных бортов или завальцованных шайб, минимизирующих внутренний люфт.

Модификации и варианты исполнения серии CDR-S

Исполнения с цилиндрическим профилем наружного кольца спроектированы для работы на плоских поверхностях качения, где требуется минимизировать удельное давление в зоне контакта. Такой профиль обеспечивает максимальное пятно контакта, предотвращая преждевременный износ сопряженных направляющих при строго параллельном взаимном расположении осей.

Модификации со сферической наружной поверхностью эффективно компенсируют угловые перекосы вала относительно опорной плоскости, возникающие из-за упругих деформаций или погрешностей монтажа. Сферический профиль снижает кромочные напряжения на краях ролика, существенно продлевая общий ресурс работы всей кинематической пары.

Варианты роликов с контактными уплотнениями из синтетического каучука обеспечивают надежную герметизацию внутренней полости от проникновения мелкодисперсной пыли, влаги и технологических жидкостей. Эти уплотнения эффективно удерживают пластичную смазку внутри рабочей зоны подшипника даже в условиях центробежных сил и повышенных рабочих температур.

Для эксплуатации в агрессивных средах или при экстремальных температурах выпускаются модификации из нержавеющей стали со специальными высокотемпературными смазочными композициями. Такие изделия сохраняют стабильность геометрических размеров и антикоррозийные свойства при прямом контакте с водой или химически активными реагентами.

Области применения и кинематические особенности

Двухрядные опорные ролики Carter Cam находят широкое применение в тяжелонагруженных узлах промышленного оборудования, металлургических машинах и конвейерных системах. Они незаменимы в механизмах автоматической подачи, копировальных устройствах станков, а также в приводах прессового и гибочного оборудования. Благодаря высокой жесткости, ролики CDR-S обеспечивают безупречную точность позиционирования рабочих органов.

В отличие от стандартных игольчатых подшипников, двухрядная цилиндрическая конструкция способна воспринимать кратковременные осевые нагрузки, возникающие при осевом смещении или боковом биении направляющей. Это свойство позволяет отказаться от установки дополнительных упорных шайб в узле, упрощая общую компоновку механизма и снижая его металлоемкость.

Как безошибочно подобрать и купить оригинальные компоненты

Чтобы правильно подобрать опорный ролик Carter CDR-S, необходимо учитывать не только геометрические размеры, такие как внутренний и наружный диаметры, но и динамическую грузоподъемность. Не менее важным фактором является расчетная частота вращения и тип сопрягаемой поверхности, от которых напрямую зависит конечная цена эксплуатации узла. Правильный выбор класса точности и типа уплотнения гарантирует безаварийную работу оборудования в течение всего межсервисного интервала.

В нашем каталоге представлен широкий ассортимент оригинальных комплектующих Carter Cam, что позволяет быстро найти нужный типоразмер под конкретные технические требования. Вы можете самостоятельно сравнить технические параметры различных модификаций и купить оптимальный вариант для вашего оборудования. Для исключения ошибок при заказе рекомендуем воспользоваться параметрическими фильтрами на сайте или направить точную маркировку детали и эскиз узла нашим техническим специалистам для профессионального подбора аналогов.
