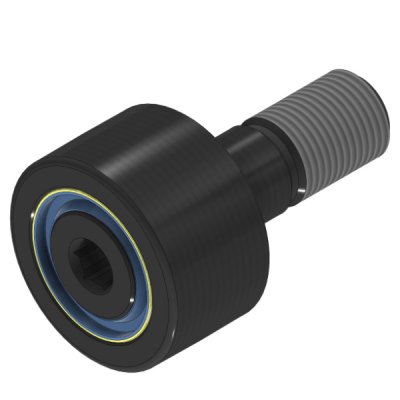

CCDR-S — Цилиндрические роликовые подшипники с корончатым роликом  

Опорные ролики Carter Cam серии CCDR-S представляют собой прецизионные узлы качения, в основе которых лежит двухрядная схема с цилиндрическими роликами. В отличие от традиционных игольчатых подшипников, цилиндрические тела качения обладают большей площадью контакта, что позволяет минимизировать локальные напряжения в металле. Массивное наружное кольцо с утолщенным профилем специально разработано для компенсации высоких деформационных нагрузок, возникающих при непосредственном качении по направляющей балке или кулачку.

Интегрированная крепежная цапфа выполняет роль внутреннего кольца и обеспечивает удобный консольный монтаж детали в оборудовании. Цапфа снабжена резьбовым хвостовиком высокой прочности, способным выдерживать значительные изгибающие моменты при динамических ударах. Для удобства монтажа и регулировки в торцевой части болта предусмотрено шестигранное углубление под ключ или шлицевой паз, что предотвращает проворачивание оси при затяжке фиксирующей гайки.

Герметичность внутренней полости ролика обеспечивается за счет применения эффективных уплотнений из синтетического каучука или лабиринтных металлических шайб. Эти элементы надежно удерживают пластичный смазочный материал внутри рабочей зоны на протяжении всего периода эксплуатации и препятствуют проникновению абразивной пыли, влаги и технологических жидкостей. Дополнительные каналы для повторного смазывания, расположенные в цапфе, позволяют обновлять смазку непосредственно в процессе технического обслуживания оборудования.

Кинематика и распределение рабочих нагрузок

Двухрядная компоновка цилиндрических роликов кардинально меняет характер распределения сил внутри подшипникового узла. Линейный контакт тел качения с дорожками обеспечивает колоссальную радиальную грузоподъемность, превосходящую показатели однорядных систем. Благодаря жесткой фиксации роликов в сепараторе полностью исключается их перекос при резком изменении направления вращения или мгновенной остановке приводного механизма.

Наличие внутренних бортов на наружном кольце и фланцев на цапфе позволяет роликам CCDR-S успешно справляться с осевыми нагрузками. Эти нагрузки неизбежно возникают при осевом смещении направляющих, непараллельности путей качения или угловом перекосе монтируемого вала. Цилиндрические торцы роликов упираются в шлифованные поверхности бортов, обеспечивая плавное скольжение без заклинивания и повышенного тепловыделения.

Модификации роликов с бомбированным (сферическим) профилем наружного кольца предназначены для компенсации угловых перекосов относительно направляющей. Сферическая образующая снижает кромочные напряжения на краях ролика, равномерно распределяя давление по всей площади контакта даже при незначительном наклоне оси цапфы.

Исполнения с цилиндрическим профилем наружной поверхности ориентированы на работу по идеально соосным плоским направляющим. Такая геометрия максимизирует площадь пятна контакта, что существенно снижает удельное давление на сопряженную деталь и продлевает общий ресурс всей механической передачи.

Критерии выбора и условия эксплуатации

При проектировании узлов с использованием опорных роликов Carter Cam необходимо учитывать температурный режим и скоростные ограничения. Стандартные исполнения стабильно работают в диапазоне температур от минус тридцати до плюс ста двадцати градусов Цельсия. Для более жестких условий эксплуатации применяются специальные высокотемпературные смазки и оптимизированные зазоры, предотвращающие тепловое расширение и заклинивание роликов.

Высокая жесткость конструкции CCDR-S делает их незаменимыми в узлах прецизионного позиционирования, где недопустимы люфты и упругие деформации под нагрузкой. Они востребованы в тяжелом машиностроении, металлургическом оборудовании, автоматизированных сварочных линиях и мощных подъемно-транспортных системах. Способность гасить вибрации и выдерживать ударные импульсы гарантирует плавность хода исполнительных органов станков.

Как безошибочно подобрать и купить ролики CCDR-S

Чтобы правильно подобрать опорный ролик для конкретного узла, необходимо детально проанализировать геометрические параметры и условия работы. Первостепенное значение имеют внешний диаметр кольца, диаметр и длина резьбовой цапфы, а также показатели статической и динамической грузоподъемности. Актуальная цена изделий напрямую зависит от габаритных размеров, типа уплотнений и используемых конструкционных материалов.

В каталоге представлены оригинальные комплектующие Carter Cam различных типоразмеров, что позволяет оперативно найти замену изношенной детали. Чтобы выгодно купить надежные опорные элементы, воспользуйтесь параметрическим поиском на нашем ресурсе. Если вам требуется профессиональная консультация или точный кросс-номер для редкой модификации, отправьте техническое задание или заводскую маркировку детали нашим инженерам через форму обратной связи.
