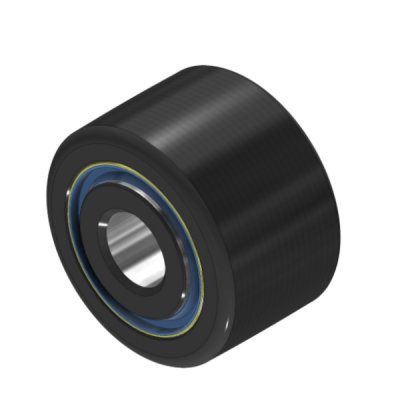

YDR-S — Радиальные упорные цилиндрические опорные ролики  

Двухрядные цилиндрические опорные ролики YDR-S производства Carter Cam разработаны для восприятия сверхтяжелых радиальных нагрузок в механизмах с высокой интенсивностью эксплуатации. В отличие от стандартных игольчатых аналогов, двухрядная конструкция с цилиндрическими телами качения обладает значительно большей жесткостью и грузоподъемностью. Прямой цилиндрический профиль наружного кольца обеспечивает равномерное распределение напряжений по всей ширине дорожки качения, исключая локальные перегрузки при работе по плоским направляющим.

Основным преимуществом серии YDR-S является способность компенсировать незначительные осевые смещения за счет внутренней геометрии двухрядного роликоподшипника. Толстостенное наружное кольцо способно выдерживать упругие деформации при постоянном качении по сопряженной детали, сохраняя при этом идеальную геометрию внутреннего отверстия. Это делает данные узлы незаменимыми в узлах трения, где требуется высокая точность позиционирования при экстремальном давлении.

Конструктивное исполнение и материаловедение серии YDR-S

Внутреннее устройство роликов YDR-S базируется на использовании двух рядов прецизионных цилиндрических роликов, разделенных направляющими бортами. Такое исполнение минимизирует перекос тел качения внутри полости подшипника, что существенно снижает тепловыделение при высоких оборотах вала. Равномерное распределение векторов сил по двум линиям контакта значительно увеличивает расчетный ресурс узла.

Для изготовления колец применяется высокоуглеродистая хромистая сталь сквозной закалки, обеспечивающая твердость рабочих поверхностей на уровне 58-62 HRC. Этот материал обладает высокой усталостной прочностью и сопротивлением к микропластическим деформациям под пиковыми нагрузками. Особая технология термической обработки гарантирует стабильность геометрических размеров деталей даже при длительном нагреве.

Модификации роликов с металлическими защитными шайбами спроектированы для работы в высокотемпературных средах с минимальным коэффициентом трения. Бесконтактное уплотнение эффективно удерживает пластичную смазку внутри рабочей зоны, не создавая дополнительного сопротивления свободному вращению. Такие узлы оптимально подходят для скоростных конвейерных систем и сушильных камер.

Исполнения с контактными резинометаллическими уплотнениями типа RS ориентированы на эксплуатацию в условиях сильной запыленности и прямого воздействия влаги. Эластичная кромка уплотнения плотно прилегает к шлифованной поверхности внутреннего кольца, надежно защищая дорожки качения от абразивных частиц. Это предотвращает преждевременный износ тел качения и заклинивание ролика в агрессивных средах.

Система повторного смазывания в роликах Carter Cam YDR-S реализована через специальные технологические каналы во внутреннем кольце. Это позволяет производить регулярное шприцевание узла пластичной смазкой непосредственно через ось крепления без демонтажа всего механизма. Внутренние каналы распределяют смазочный материал равномерно между обоими рядами роликов, вымывая продукты износа из зоны контакта.

Специфика применения в промышленном оборудовании

Цилиндрические опорные ролики без цапфы монтируются непосредственно на оси и находят широкое применение в тяжелом машиностроении. Их устанавливают в приводах прессов, гильотинных ножниц, а также в качестве направляющих элементов конвейерных лент горнодобывающих предприятий. Высокая сопротивляемость ударным нагрузкам позволяет использовать серию YDR-S в механизмах с частым реверсивным движением.

В металлургической отрасли данные детали применяются в правильных машинах и прокатных станах, где зазоры между валками должны контролироваться с микронной точностью. Благодаря жесткости двухрядной конструкции, ролики Carter Cam исключают люфты направляющих систем под воздействием изгибающих моментов. Это гарантирует стабильное качество проката и снижает риск внепланового останова технологической линии.

Критерии выбора и условия заказа деталей

Чтобы безошибочно подобрать опорный ролик YDR-S, необходимо учитывать не только габаритные размеры, но и динамическую грузоподъемность узла. Важно сопоставить твердость сопряженной направляющей шины с твердостью наружного кольца ролика во избежание преждевременного износа дорожки качения. Актуальная цена изделия напрямую зависит от типа уплотнения, класса точности и используемого смазочного материала.

В каталоге представлены оригинальные комплектующие Carter Cam различных типоразмеров, готовые к установке в ответственные узлы. Вы можете купить необходимые компоненты, выбрав требуемый внутренний диаметр и ширину наружного кольца под конкретные параметры вашего оборудования. Для точного подбора воспользуйтесь интерактивной системой фильтрации по техническим параметрам на нашем сайте.

Если вам требуется заменить импортный аналог или расшифровать сложный суффикс в обозначении детали, отправьте точную маркировку или эскиз узла нашим техническим специалистам. Мы проведем оперативный инженерный анализ и поможем определить совместимость элемента с вашей системой. Это исключит ошибки при монтаже и гарантирует расчетный ресурс работы оборудования.
