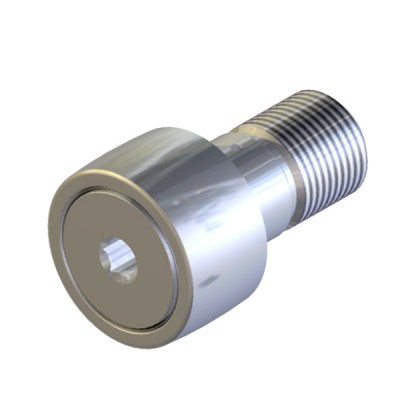

CSCH-SB — Стандартные усиленные шестигранные герметичные опорные ролики из нержавеющей стали  

Опорные ролики Carter Cam серии CSCH-SB — это специализированные подшипниковые узлы цапфового типа, спроектированные для восприятия высоких радиальных нагрузок при качении по плоским или профильным направляющим. В отличие от стандартных подшипников, данные детали оснащены массивным наружным кольцом с утолщенной стенкой, что позволяет минимизировать деформации изгиба при непосредственном контакте с дорожкой качения. Исполнение Xtenda из нержавеющей стали гарантирует бесперебойную работу механизмов в условиях постоянного воздействия влаги, дезинфицирующих растворов и агрессивных химических реагентов.

Конструктивные особенности и материальное исполнение Xtenda

Для изготовления наружного кольца и игольчатых тел качения роликов CSCH-SB применяется высокоуглеродистая нержавеющая сталь марки AISI 440C, прошедшая прецизионную термическую обработку для достижения оптимальной твердости. Этот материал эффективно сопротивляется питтингу и фреттинг-коррозии, сохраняя геометрическую точность дорожек качения при интенсивных циклических нагрузках. Цапфа изготавливается из более пластичной нержавеющей стали AISI 303 или 304, что предотвращает хрупкое разрушение резьбовой части при затяжке с расчетным крутящим моментом.

Наличие шестигранного гнезда в головке шипа, обозначаемое литерой H в маркировке, существенно облегчает процесс монтажа и последующего обслуживания узла в труднодоступных зонах оборудования. В отличие от шлицевых исполнений под отвертку, внутренний шестигранник позволяет надежно удерживать ролик от проворачивания при затягивании фиксирующей гайки с необходимым усилием. Это исключает повреждение посадочного отверстия и обеспечивает точное позиционирование ролика относительно сопрягаемой поверхности.

Герметичность внутренней полости ролика обеспечивается за счет применения двухгубчатых синтетических уплотнений, устойчивых к вымыванию смазки под высоким давлением. Внутренний объем подшипника заполняется специализированной пластичной смазкой с пищевым допуском NSF H1, которая сохраняет свои вязкостные характеристики в широком температурном диапазоне. Такая конструкция предотвращает проникновение абразивных частиц, пыли и влаги к телам качения, что многократно увеличивает общий ресурс узла.

Кинематика и распределение нагрузок в опорных роликах

Основным вектором приложения сил для роликов CSCH-SB является радиальное направление, где толстостенное наружное кольцо равномерно распределяет контактные напряжения Герца по всей площади соприкосновения с направляющей. Профиль наружного диаметра может быть как цилиндрическим, так и бомбированным, что позволяет компенсировать незначительный перекос осей при монтаже. Сферический профиль эффективно предотвращает кромочные напряжения, снижая износ направляющих путей.

Модификации роликов с бронзовой втулкой скольжения вместо игольчатого подшипника предназначены для работы на низких скоростях в условиях экстремальных ударных нагрузок. Такие узлы не чувствительны к микроперемещениям и вибрациям, которые могут вызвать бринеллирование на стандартных дорожках качения. Втулочные варианты отлично подходят для применения в механизмах с возвратно-поступательным движением, где классические игольчатые ролики быстро выходят из строя.

Исполнения с полнокомплектным игольчатым подшипником без сепаратора обеспечивают максимальную радиальную грузоподъемность при умеренных скоростях вращения. Отсутствие сепаратора позволяет разместить максимальное количество тел качения в ограниченном пространстве, что критически важно для тяжелонагруженных конвейерных систем. Для высокоскоростных линий применяются варианты с полимерными или латунными сепараторами, снижающими внутреннее трение и тепловыделение.

Области применения и условия эксплуатации

Основной сферой эксплуатации нержавеющих роликов Carter Xtenda являются линии розлива, фасовки и упаковки на предприятиях пищевой промышленности. Постоянная санитарная обработка оборудования горячей водой и каустической содой быстро выводит из строя стандартные стальные подшипники, тогда как серия CSCH-SB сохраняет работоспособность годами. Отсутствие коррозии на внешних поверхностях исключает риск попадания ржавчины в готовую продукцию.

В фармацевтическом производстве данные ролики применяются в конвейерах дозирования и укупорки, где предъявляются строжайшие требования к чистоте и отсутствию токсичных выделений. Химическая стойкость нержавеющей стали позволяет использовать узлы в оборудовании для гальваники, травления и синтеза активных веществ. Ролики стабильно работают в условиях воздействия паров кислот, растворителей и солевого тумана.

Как подобрать и купить опорные ролики CSCH-SB

Чтобы правильно подобрать опорный ролик Carter Cam серии Xtenda, необходимо учитывать диаметр шипа, наружный диаметр кольца и тип профиля беговой дорожки. Также важным фактором является рабочая температура и характер воздействующих нагрузок, от которых напрямую зависит цена конкретной модификации. В каталоге представлены различные типоразмеры оригинальных комплектующих, что позволяет быстро найти деталь под конкретные технические требования и купить ее для планового обслуживания оборудования.

Для точного выбора воспользуйтесь параметрическим поиском и интерактивными фильтрами на нашем ресурсе, указав ключевые геометрические параметры. Если вам требуется замена редкого импортного узла, отправьте точную маркировку или эскиз детали с указанием условий работы нашим техническим специалистам для оперативного подбора совместимого аналога.
