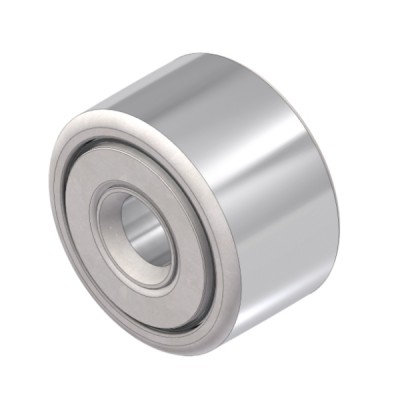

SY-S — Стандартные нержавеющие цилиндрические герметичные опорные ролики  

Опорные ролики Carter серии Xtenda в исполнении SY-S представляют собой прецизионные подшипниковые узлы с толстостенным наружным кольцом, способным выдерживать циклические ударные нагрузки. Внутренняя конструкция базируется на игольчатых или цилиндрических роликах, которые обеспечивают максимальную площадь контакта и высокую радиальную грузоподъемность при компактных габаритах. Нержавеющая сталь марки AISI 440C, используемая для тел качения и дорожек, проходит прецизионную закалку для достижения оптимальной твердости и износостойкости.

Особое внимание в конструкции серии SY-S уделено системе герметизации, предотвращающей вымывание смазки и проникновение абразивных частиц. Двухгубочные лабиринтные уплотнения надежно удерживают пластичную смазку с пищевым допуском NSF H1 внутри рабочей зоны даже при регулярной мойке оборудования под высоким давлением. Цилиндрическая или бомбированная геометрия профиля наружного кольца позволяет эффективно распределять кромочные напряжения при неизбежных перекосах осей в процессе эксплуатации.

Модификации и конструктивные исполнения серии Xtenda

Исполнения опорных роликов с резьбовой цапфой (Stud Type) монтируются непосредственно в консольные отверстия несущих конструкций без использования дополнительных осей. Прочная цапфа из нержавеющей стали AISI 303 или 304 снабжена внутренним шестигранником для удобства фиксации и каналом для повторного нагнетания смазочного материала. Данный подвид незаменим в механизмах с ограниченным пространством для двустороннего крепления оси.

Модификации роликов безцапфового типа (Yoke Type) устанавливаются на стандартные сквозные валы или оси и фиксируются стопорными кольцами с обеих сторон. Такая схема крепления обеспечивает симметричное распределение изгибающего момента и позволяет узлу воспринимать значительно более высокие радиальные нагрузки по сравнению с консольными аналогами. Они оптимально подходят для конвейерных систем с тяжелыми условиями транспортировки грузов.

Варианты роликов с бомбированным профилем наружного кольца компенсируют угловую несоосность направляющей и оси ролика до 0,5 градуса, снижая износ кромок. В то же время модификации с цилиндрическим профилем обеспечивают максимальное пятно контакта с плоской направляющей, что критически важно для минимизации контактных напряжений при экстремальных статических нагрузках. Выбор между этими типами профилей осуществляется на этапе проектирования оборудования исходя из жесткости несущей рамы.

Сферы применения и эксплуатационные преимущества

Основной сферой применения нержавеющих опорных роликов Carter Xtenda являются упаковочные линии, разливочные машины и конвейеры пищевых производств. В этих отраслях детали постоянно подвергаются воздействию кислот, щелочей и дезинфицирующих растворов, вызывающих мгновенную коррозию стандартных подшипниковых сталей. Серия SY-S сохраняет плавность хода и геометрию дорожек качения в условиях, где обычные ролики выходят из строя за несколько недель.

Также данные узлы востребованы в фармацевтическом оборудовании и химических реакторах, где недопустимо загрязнение среды продуктами износа или вытекающей смазкой. Высокая точность изготовления деталей Carter гарантирует минимальный коэффициент трения качения, что снижает энергопотребление приводных механизмов и предотвращает избыточный нагрев узлов трения.

Как подобрать и купить опорные ролики Carter SY-S

Чтобы безошибочно подобрать опорный ролик для конкретного узла, необходимо учитывать не только габаритные размеры, но и динамическую грузоподъемность, а также тип рабочей поверхности направляющей. Важно сопоставить расчетную радиальную нагрузку с предельными значениями, указанными в спецификации к серии Xtenda. Актуальная цена изделий напрямую зависит от выбранного типоразмера, наличия эксцентриковой втулки для регулировки зазора и типа уплотнения.

В нашем каталоге представлены оригинальные комплектующие Carter Cam, которые вы можете купить с доставкой для модернизации или планового обслуживания вашего оборудования. Для точного выбора воспользуйтесь параметрическим поиском по техническим характеристикам на сайте. Если вам требуется профессиональная инженерная консультация или необходимо подобрать аналог по заводскому коду, отправьте точную маркировку детали или чертеж сопрягаемого узла нашим техническим специалистам.
