Комбинированные игольчатые роликовые подшипники Koyo  

Комбинированные подшипниковые узлы проектируются для одновременного восприятия разнонаправленных векторов сил в условиях жесткого дефицита монтажного пространства. Радиальная составляющая нагрузки воспринимается игольчатым роликовым узлом, который обеспечивает максимальную грузоподъемность при минимальном поперечном сечении. Осевые усилия передаются на встроенную упорную часть, которая может быть выполнена на базе шариков или цилиндрических роликов в зависимости от расчетной динамической грузоподъемности.

Интеграция двух разнородных подшипников в единый неразъемный корпус исключает погрешности взаимного расположения дорожек качения, которые неизбежно возникают при раздельном монтаже. Это техническое решение минимизирует внутренние перекосы элементов качения, снижает локальные кромочные напряжения и существенно уменьшает тепловыделение при работе на предельных оборотах. В результате повышается общий механический КПД привода и продлевается межсервисный интервал эксплуатации промышленного оборудования.

Основные разновидности комбинированных узлов

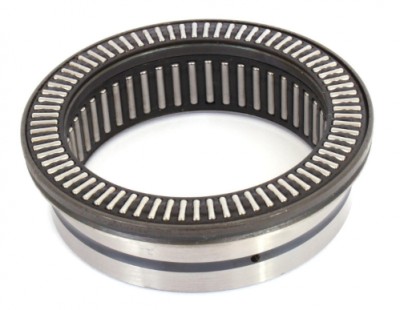

Комбинированные подшипники с игольчатой радиальной частью и упорным шарикоподшипником без кожуха предназначены для работы в условиях умеренных осевых нагрузок и средних частот вращения. Отсутствие защитного кожуха облегчает циркуляцию жидкой смазки, что критически важно для эффективного отвода тепла из зоны контакта тел качения при непрерывном цикле работы оборудования.

Модификации, оснащенные защитным металлическим кожухом над упорной шариковой частью, оптимально подходят для узлов с консистентной смазкой, закладываемой на весь срок службы. Кожух надежно удерживает смазочный материал внутри рабочей зоны и предотвращает попадание твердых абразивных частиц, что делает эти детали востребованными в запыленных производственных цехах.

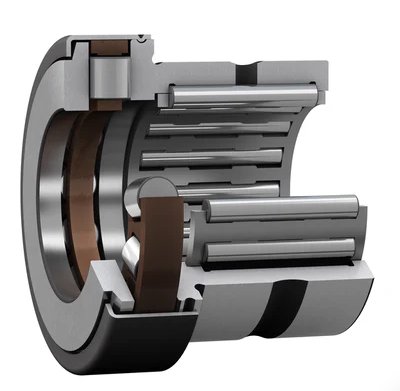

Для восприятия экстремальных осевых нагрузок и сильных вибрационных воздействий применяются комбинированные узлы с упорным роликовым подшипником. Цилиндрические ролики в осевой ступени обеспечивают линейный контакт с дорожкой качения, что гарантирует высочайшую жесткость всей опоры и стабильность геометрической оси вала под нагрузкой.

Области применения в промышленном оборудовании

Основной сферой эксплуатации данных компонентов являются многошпиндельные сверлильные головки, металлорежущие станки и поворотные столы прецизионного позиционирования. Высокая радиальная жесткость игольчатого блока в сочетании с осевой фиксацией позволяет добиться микронной точности обработки деталей без риска возникновения автоколебаний инструмента.

Также комбинированные опоры широко применяются в редукторах промышленного назначения, гидронасосах высокого давления и узлах трансмиссий мобильной техники. Способность выдерживать кратковременные пиковые перегрузки при компактных радиальных габаритах позволяет инженерам проектировать более легкие и надежные редукторные передачи.

Критерии выбора и технический подбор комплектующих

Чтобы безошибочно подобрать оптимальную модель подшипника, необходимо детально проанализировать кинематику конкретного узла, включая соотношение радиальных и осевых сил, температурный режим и тип используемой смазки. Важно учитывать, что цена высокоточных комбинированных опор напрямую зависит от класса точности изготовления и используемых материалов сепаратора. Для высокоскоростных режимов рекомендуется выбирать исполнения с массивными латунными или полиамидными сепараторами, снижающими уровень шума и вибрации.

В нашем каталоге представлен широкий ассортимент сертифицированных деталей, которые вы можете купить с доставкой для оперативного ремонта или модернизации вашего оборудования. Для точного определения совместимости воспользуйтесь интерактивной системой параметрического поиска по размерам и нагрузочным характеристикам. Если вам требуется профессиональная инженерная консультация, отправьте точную заводскую маркировку или чертеж узла нашим техническим специалистам для оперативного подбора оригинальной детали или ее сертифицированного аналога.
