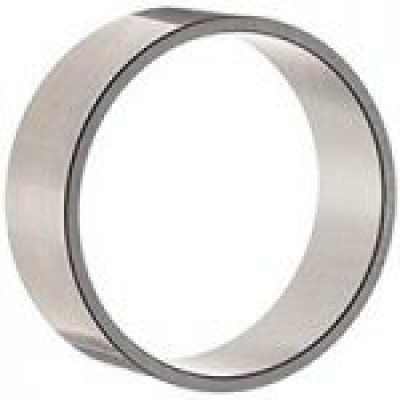

Внутренние кольца для игольчатых подшипников Koyo  

Внутренние кольца подшипников являются важнейшими элементами прецизионных узлов вращения, воспринимающих высокие радиальные нагрузки. Они изготавливаются из высокоуглеродистой хромистой стали марки ШХ15 или ее европейского аналога 100Cr6, проходящей многоступенчатую термическую обработку для достижения твердости порядка 58-64 HRC. Последующее прецизионное шлифование и суперфиниширование дорожки качения обеспечивают минимальный коэффициент трения и предотвращают преждевременный износ сопряженных роликов.

Точность геометрических параметров внутренних колец напрямую определяет радиальное биение и вибрационные характеристики всего подшипникового узла. В зависимости от требований к оборудованию, детали выпускаются в различных классах точности от нормального до прецизионных P6 и P5. Жесткий контроль допусков на внутренний диаметр обеспечивает стабильный натяг при посадке на вал, исключая проворачивание кольца под воздействием переменных динамических нагрузок.

Разновидности и конструктивные особенности внутренних колец

Стандартные внутренние кольца серии IR представляют собой наиболее распространенный тип комплектующих с прецизионно обработанными торцами и дорожкой качения. Они снабжены заходными фасками, которые существенно облегчают процесс монтажа и предотвращают повреждение игольчатого или роликового набора при сборке узла. Данная серия ориентирована на жесткие условия эксплуатации с высокими частотами вращения вала.

Внутренние кольца серии LR отличаются увеличенными допусками на ширину и наружный диаметр дорожки качения, что делает их экономически оправданным решением для менее нагруженных узлов. Они находят широкое применение в механизмах общего машиностроения, где не требуются сверхвысокие классы точности вращения. При этом прочностные характеристики материала и твердость рабочей поверхности полностью соответствуют промышленным стандартам.

Модификации колец со смазочными отверстиями и кольцевыми проточками разработаны специально для узлов с принудительной подачей смазочного материала. Наличие радиальных каналов позволяет подавать пластичную смазку или масло непосредственно в зону контакта качения, снижая тепловыделение и обеспечивая непрерывный отвод продуктов износа. Такие детали незаменимы в закрытых редукторах и тяжелонагруженных трансмиссиях.

Широкие внутренние кольца применяются в узлах, где конструктивно заложено осевое смещение вала относительно корпуса под воздействием температурного расширения. Увеличенная ширина дорожки качения позволяет роликам свободно перемещаться вдоль оси без риска выхода за пределы рабочей зоны кольца. Это исключает возникновение паразитных осевых напряжений и защищает подшипник от заклинивания.

Области применения и особенности монтажа

Основными потребителями внутренних колец являются станкостроительная, автомобильная и тяжелая промышленность. Их устанавливают в коробках передач, редукторах, насосных агрегатах и полиграфическом оборудовании, где требуется обеспечить максимальную жесткость опоры при минимальных радиальных габаритах. Использование колец позволяет отказаться от дорогостоящей закалки и шлифовки шеек крупногабаритных валов.

Монтаж внутренних колец требует строгого соблюдения технологии тепловой посадки для предотвращения микротрещин и деформаций. Нагрев деталей перед установкой на вал рекомендуется производить с помощью индукционных нагревателей до строго контролируемой температуры, не превышающей предел отпуска стали. Использование ударного инструмента при напрессовке категорически запрещено, так как это может повредить суперфинишированную дорожку качения.

Как правильно подобрать и купить внутренние кольца

Чтобы безошибочно подобрать внутреннее кольцо, необходимо учитывать три ключевых размера: внутренний диаметр под вал, наружный диаметр под роликовый комплект и общую ширину детали. Также критически важно сопоставить требуемый класс точности и условия смазки узла, от которых напрямую зависит цена и долговечность компонента. В каталоге представлены сертифицированные комплектующие, соответствующие строгим международным стандартам ISO.

Вы можете самостоятельно выбрать и купить необходимые детали, используя параметрический поиск на нашем ресурсе. Если вам требуется точное соответствие оригинальной спецификации оборудования или подбор аналогов для импортозамещения, воспользуйтесь техническими фильтрами. Для решения сложных инженерных задач пришлите точную маркировку или чертеж сопрягаемого узла нашим техническим специалистам для проведения детального поверочного расчета.
