Сверхточные радиально-упорные шарикоподшипники  

Сверхточные (прецизионные) подшипники — это специализированные сборочные узлы, разработанные для механизмов, требующих микронной точности позиционирования и минимального радиального и осевого биения. Они находят применение в высокоскоростных шпинделях металлорежущих станков, робототехнике, авиастроении и медицинском оборудовании. Главное отличие таких деталей заключается в жестких допусках на размеры, которые соответствуют классам точности P4, P2, SP и UP по международным стандартам.

Эксплуатация прецизионных опор сопряжена с экстремальными частотами вращения и динамическими нагрузками. Чтобы минимизировать тепловыделение и предотвратить заклинивание, геометрия дорожек качения рассчитывается с точностью до долей микрона. Это позволяет добиться равномерного распределения предварительного натяга и стабильного пятна контакта при любых рабочих температурах.

Конструктивные особенности и прецизионные стандарты

В основе конструкции сверхточных подшипников лежит оптимизированный профиль желобов колец, снижающий центробежные силы, действующие на тела качения. Угол контакта в радиально-упорных моделях строго регламентирован и обычно составляет 15 или 25 градусов, что определяет способность узла воспринимать комбинированные нагрузки. Меньший угол оптимизирован для сверхвысоких скоростей, в то время как больший угол обеспечивает повышенную осевую жесткость системы.

Предварительный натяг является ключевым фактором, определяющим жесткость и точность работы прецизионного узла. Он задается на этапе производства путем прецизионной подшлифовки торцов колец и может быть легким, средним или тяжелым в зависимости от требований к жесткости. Правильно подобранный натяг исключает проскальзывание шариков при резком ускорении и минимизирует вибрации шпинделя.

Разновидности сверхточных опор и их назначение

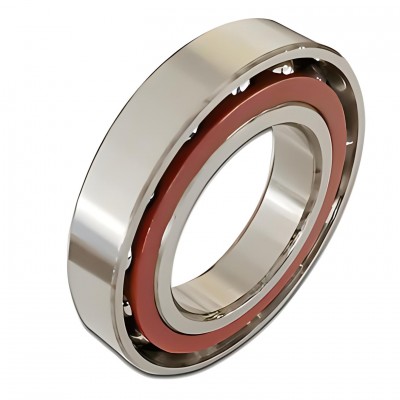

Сверхточные радиально-упорные шарикоподшипники спроектированы для работы на предельных частотах вращения при комбинированных нагрузках. Они оснащаются текстолитовыми или полиамидными сепараторами, которые центрируются по наружному кольцу для снижения дисбаланса. Такие детали незаменимы в скоростных электрошпинделях фрезерных и шлифовальных станков.

Двухрядные сверхточные цилиндрические роликоподшипники серии NN и NNU применяются там, где требуется максимальная радиальная жесткость при умеренных скоростях. Благодаря коническому посадочному отверстию внутреннего кольца, радиальный зазор в этих деталях можно регулировать с высокой точностью в процессе монтажа. Они идеально подходят для главных опор тяжелых токарных станков.

Радиально-упорные шарикоподшипники для опор шарико-винтовых передач (ШВП) имеют увеличенный угол контакта, обычно равный 60 градусам. Данная геометрия позволяет им выдерживать колоссальные осевые нагрузки при позиционировании рабочих органов станков. Высокая осевая жесткость этих узлов гарантирует точность перемещения инструмента без люфтов.

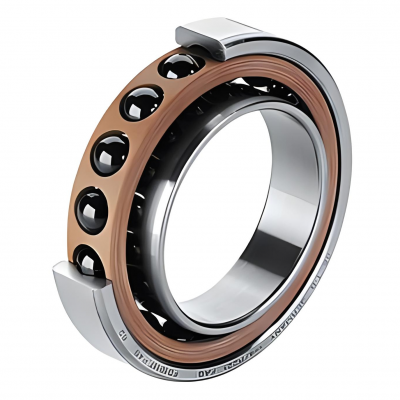

Гибридные сверхточные подшипники представляют собой комбинацию стальных колец и тел качения из нитрида кремния (керамики). Керамические шарики обладают меньшей плотностью и коэффициентом термического расширения, что снижает центробежные силы и тепловыделение на сверхвысоких скоростях. Эти узлы находят применение в стоматологическом оборудовании и аэрокосмических турбинах.

Материалы и технологии повышения жесткости

Для изготовления колец сверхточных подшипников применяется сверхчистая хромистая сталь вакуумно-дугового переплава. Этот материал обладает однородной структурой без микроскопических включений, что исключает усталостное выкрашивание под нагрузкой. Термическая обработка колец обеспечивает стабильность их геометрических размеров в течение всего срока службы детали.

Сепараторы прецизионных узлов изготавливаются из легких и прочных материалов, таких как фенолформальдегидная смола (текстолит) или полиэфирэфиркетон (PEEK). Низкий коэффициент трения этих материалов снижает износ и тепловыделение в зонах скольжения. Для особо тяжелых условий работы применяются сепараторы из специальной латуни, устойчивой к вибрациям.

Как правильно подобрать и купить прецизионные узлы

При необходимости заменить изношенный узел - критически важно правильно подобрать деталь с учетом всех конструктивных нюансов. Несоответствие класса точности или величины предварительного натяга может привести к быстрому перегреву и выходу оборудования из строя. На нашем сайте представлена подробная техническая информация, которая поможет сопоставить геометрические размеры и рабочие параметры.

Чтобы купить сверхточные подшипники, необходимо учитывать не только их геометрические параметры, но и схему дуплексации (установки в пары или комплекты). Цена таких прецизионных компонентов напрямую зависит от класса точности, материала тел качения и типа исполнения уплотнений. Использование оригинальных комплектующих позволяет минимизировать простои сложного промышленного оборудования.

Для безошибочного выбора воспользуйтесь параметрическим поиском в каталоге, указав требуемый диаметр вала, угол контакта и схему монтажа. Если вам требуется профессиональная консультация или точная кросс-кодировка редкого импортного бренда, отправьте официальную маркировку или чертеж узла нашим техническим специалистам для подбора точного аналога.
