Радиальные сферические подшипники скольжения  

Радиальные сферические подшипники скольжения (также известные как шарнирные подшипники) спроектированы для работы в узлах, где сопрягаемые детали совершают относительно медленные колебательные и вращательные движения. В отличие от подшипников качения, здесь отсутствует промежуточное тело (шарик или ролик), а передача усилия происходит непосредственно через скольжение сопряженных сферических поверхностей. Такая геометрия позволяет эффективно компенсировать угловые перекосы вала относительно корпуса, возникающие из-за деформаций под нагрузкой или погрешностей монтажа.

Конструктивные особенности и механика работы шарнирных узлов

Конструкция радиального сферического подшипника состоит из внутреннего кольца с выпуклой наружной сферой и наружного кольца с соответствующей вогнутой внутренней поверхностью. Величина допустимого угла наклона (перекоса) зависит от серии подшипника и может достигать 15-20 градусов, что недостижимо для стандартных радиальных подшипников качения. При этом площадь контакта скольжения остается максимальной, обеспечивая равномерное распределение удельного давления по всей рабочей зоне.

Способность воспринимать нагрузки у данных деталей чрезвычайно высока благодаря большой площади соприкосновения колец. Они отлично справляются с колоссальными радиальными силами, а также способны выдерживать сопутствующие осевые нагрузки в обоих направлениях, величина которых не должна превышать определенных долей от радиальной грузоподъемности. В условиях знакопеременных динамических воздействий эти узлы демонстрируют высокую демпфирующую способность, гася ударные импульсы.

Разновидности пар трения и их эксплуатационная специфика

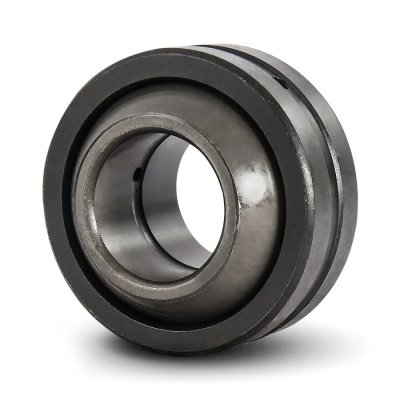

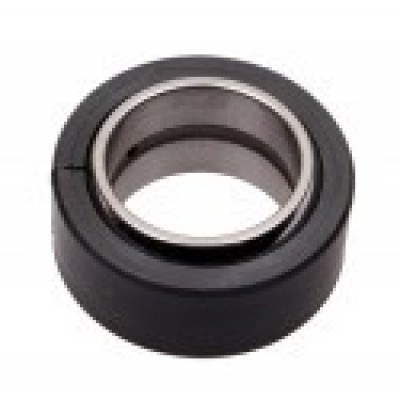

Подшипники с парой трения «сталь по стали» требуют регулярного технического обслуживания и подачи пластичной смазки через специальные отверстия. Они изготавливаются из высокоуглеродистой хромистой стали, прошедшей термическую обработку для достижения максимальной твердости рабочих поверхностей. Такие детали оптимально подходят для работы в условиях тяжелых динамических, ударных или знаковых нагрузок, где критически важна жесткость сопряжения.

Самосмазывающиеся модификации с парой трения «сталь по PTFE» (или металлофторопласт) разработаны для узлов, где подача смазочного материала невозможна или нежелательна по технологическим причинам. Внутренний слой наружного кольца в таких изделиях покрыт композитным материалом на основе фторопласта, который обеспечивает минимальный коэффициент трения. Они наиболее эффективны при постоянных по направлению нагрузках и относительно невысоких скоростях скольжения.

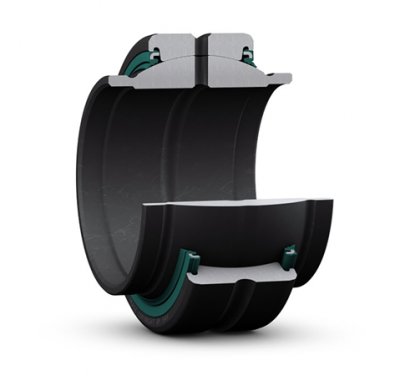

Модели со встроенными двухсторонними уплотнениями (обозначаемые индексом -2RS) предназначены для эксплуатации в сильно загрязненных средах. Эластичные армированные губки уплотнений надежно защищают зону трения от проникновения абразивной пыли, влаги и технологических жидкостей, одновременно удерживая заложенный смазочный материал внутри узла. Это существенно увеличивает межсервисный интервал и общий ресурс оборудования.

Исполнения со специальными смазочными канавками и отверстиями на внутреннем и наружном кольцах обеспечивают оптимальное распределение смазки по всей рабочей сфере. Такая конфигурация каналов позволяет эффективно отводить продукты износа из зоны контакта и снижать локальный нагрев при интенсивной работе шарнира под нагрузкой.

Области применения сферических опор скольжения

Основной сферой применения данных деталей являются шарнирные соединения гидроцилиндров, где они монтируются в проушины штоков и корпусов для компенсации изгибающих моментов. Без них невозможно представить работу исполнительных механизмов дорожно-строительной, карьерной и лесозаготовительной техники, подвергающейся экстремальным внешним воздействиям.

Также сферические подшипники скольжения активно используются в подвесках тяжелых грузовых автомобилей, связующих тягах технологического оборудования и поворотных цапфах металлургических агрегатов. Высокая надежность конструкции позволяет применять их в мостовых конструкциях и элементах аэродинамических опор, где требуется компенсация температурных расширений металлоконструкций.

Как правильно подобрать и купить сферический подшипник скольжения

Чтобы безошибочно подобрать шарнирный узел, необходимо учитывать не только геометрические размеры (внутренний диаметр вала и наружный диаметр корпуса), но и характер действующих сил. Важно сопоставить динамическую грузоподъемность детали с реальными эксплуатационными факторами, а также выбрать подходящий тип сопряжения поверхностей. От правильности этого выбора напрямую зависит итоговая цена обслуживания всего промышленного узла.

В каталоге представлены сертифицированные комплектующие ведущих мировых и отечественных брендов. Вы можете самостоятельно настроить параметры поиска или купить необходимый типоразмер, воспользовавшись удобной системой подбора по техническим характеристикам. Если вам требуется профессиональная консультация, отправьте точную маркировку или эскиз детали нашим техническим специалистам для оперативного подбора точного аналога.
