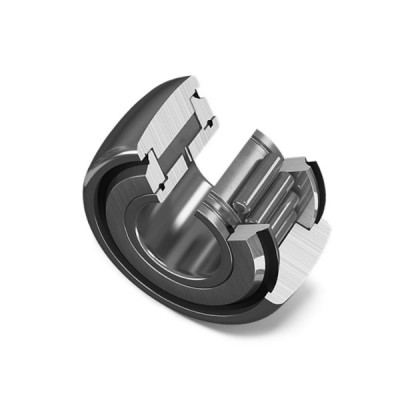

Опорные ролики Nadella серия FG..EESW — корончатое наружное кольцо  

Конструктивные особенности опорных роликов Nadella FG..EESW

Опорные ролики Nadella серии FG..EESW спроектированы по схеме подшипников без крепежной цапфы, что предполагает их монтаж на ось или вал сопряженной конструкции. Главной отличительной чертой данной серии является массивное наружное кольцо с оптимизированным профилем, способное выдерживать высокие точечные и распределенные радиальные усилия. Внутренняя полость заполнена прецизионными игольчатыми роликами, которые обеспечивают максимальную радиальную грузоподъемность при минимальных радиальных габаритах узла.

Суффикс «SW» в маркировке указывает на сферическую форму профиля наружного кольца, которая эффективно компенсирует незначительные угловые перекосы оси относительно направляющей. Такое геометрическое решение позволяет избежать кромочных напряжений и существенно снижает износ сопрягаемых поверхностей качения. Внутреннее кольцо ролика выполнено съемным, что значительно упрощает монтажные работы и позволяет производить раздельную установку элементов.

Система уплотнений и защита от внешних факторов

Для обеспечения надежной работы в неблагоприятных условиях окружающей среды опорные ролики FG..EESW оснащаются двухсторонними уплотнениями, обозначаемыми индексом «EE». Эти контактные синтетические уплотнения надежно удерживают пластичную смазку внутри рабочей зоны подшипника на протяжении всего срока его службы. Одновременно с этим они предотвращают проникновение мелкодисперсной пыли, влаги, окалины и других абразивных частиц в зону качения игольчатых роликов.

Дополнительную защиту механизма обеспечивают боковые упорные шайбы, которые фиксируют внутреннюю структуру ролика и воспринимают случайные осевые нагрузки, возникающие при осевом смещении направляющих. Такая комбинированная защита делает ролики Nadella идеальным выбором для металлообрабатывающих станков, упаковочных линий и подъемно-транспортного оборудования, работающего в условиях высокой запыленности.

Разновидности исполнений и специфика применения

В рамках серии FG..EESW выпускаются модификации с различным внутренним диаметром, что позволяет точно подобрать деталь под конкретные параметры несущей оси. Модели малых типоразмеров ориентированы на высокодинамичные механизмы позиционирования, где критически важен минимальный момент инерции вращающихся частей. Они обеспечивают легкий старт и мгновенный отклик системы при реверсивных перемещениях.

Крупногабаритные опорные ролики данной серии применяются в тяжелом машиностроении, прессах и гильотинных ножницах, где радиальные нагрузки достигают пиковых значений. Благодаря увеличенной толщине стенок наружного кольца, такие детали сохраняют геометрическую стабильность даже при циклическом ударном воздействии. Это минимизирует риск растрескивания обоймы при прохождении кулачковых пазов с крутым профилем.

Как подобрать и купить оригинальные ролики Nadella FG..EESW

При выборе опорных роликов необходимо учитывать не только геометрические размеры, такие как внутренний и наружный диаметры, но и предельную динамическую и статическую грузоподъемность. Не менее важным фактором является расчетная частота вращения, которая напрямую зависит от температурного режима работы узла и типа используемой смазки. В каталоге представлены сертифицированные компоненты, технические параметры которых полностью соответствуют строгим европейским стандартам качества.

Чтобы быстро подобрать оптимальный типоразмер и узнать актуальную цену на интересующие позиции, воспользуйтесь параметрическим поиском на нашем сайте. Если вам необходимо купить партию комплектующих для модернизации оборудования или планового ремонта, отправьте точную маркировку или эскиз узла нашим инженерам для детального технического аудита и подбора оригинальных деталей.
