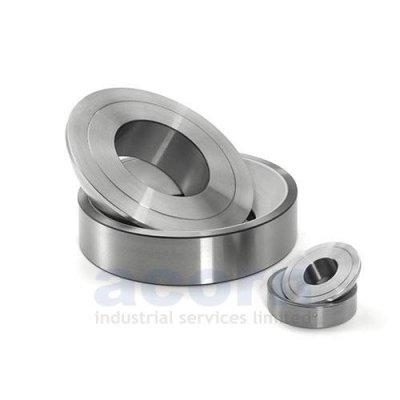

Упорные сферические подшипники скольжения  

Упорные подшипники являются незаменимыми элементами механических систем, где вектор прикладываемых усилий направлен строго вдоль оси вращения. Их ключевая особенность заключается в перпендикулярном расположении плоскости качения относительно оси вала, что минимизирует радиальную жесткость, но гарантирует колоссальную грузоподъемность в осевом направлении. Такие узлы исключают осевой люфт, обеспечивая прецизионное позиционирование вращающихся деталей в металлорежущих станках, винтовых передачах и тяжелых редукторах.

Конструктивные разновидности упорных узлов

Одинарные упорные шарикоподшипники состоят из одного тугого кольца, монтируемого на вал, одного свободного кольца, устанавливаемого в корпус, и комплекта шариков в сепараторе. Данная модификация способна воспринимать одностороннюю осевую нагрузку и жестко фиксировать вал в одном направлении, однако она абсолютно не приспособлена для работы при радиальных воздействиях. Ограничение по скорости вращения у таких деталей обусловлено действием центробежных сил, стремящихся вытолкнуть шарики из дорожек качения.

Двойные упорные шарикоподшипники оснащаются одним центральным тугим кольцом, фиксируемым на валу, и двумя крайними свободными кольцами, сопряженными с корпусом оборудования. Такая схема позволяет узлу эффективно гасить знакопеременные осевые нагрузки, действующие в обоих направлениях вдоль оси вращения. Они находят широкое применение в реверсивных механизмах, где требуется надежная фиксация вала без продольного смещения при изменении направления вращения.

Упорные цилиндрические роликоподшипники проектируются для работы в условиях экстремально высоких осевых давлений и ударных нагрузок, которые не способны выдержать шариковые аналоги. В качестве тел качения здесь используются короткие цилиндрические ролики, что существенно увеличивает площадь контакта и жесткость всей опоры. Из-за разности линейных скоростей на внутреннем и внешнем краях ролика в зоне контакта возникает проскальзывание, что накладывает жесткие ограничения на предельную частоту вращения вала.

Упорные конические роликоподшипники отличаются тем, что оси их тел качения пересекаются в одной точке на оси подшипника, обеспечивая чистое качение без проскальзывания. Эта геометрическая особенность позволяет им работать при колоссальных осевых нагрузках с минимальным коэффициентом трения и тепловыделением. Данные узлы незаменимы в поворотных цапфах тяжелых автомобилей, прокатных станах и экструдерах, где надежность работы под давлением является критическим фактором.

Упорные сферические роликоподшипники обладают уникальной способностью к самоустановке благодаря сферической форме дорожки качения на тугом кольце. Они могут компенсировать значительные перекосы вала относительно корпуса, вызванные упругими деформациями или погрешностями монтажа. Помимо огромной осевой грузоподъемности, эти узлы способны воспринимать и умеренные радиальные нагрузки, что делает их идеальным выбором для вертикальных генераторов, гребных валов и тяжелых подъемных кранов.

Особенности монтажа и кинематика работы

Успешная эксплуатация упорного узла напрямую зависит от правильности монтажа его колец, которые имеют разный внутренний диаметр. Тугое кольцо имеет прессовую посадку на валу и вращается вместе с ним, в то время как свободное кольцо устанавливается в корпус с зазором, позволяющим ему центрироваться. Ошибка в позиционировании этих деталей приводит к мгновенному заклиниванию тел качения, интенсивному износу дорожек и разрушению сепаратора в первые минуты работы механизма.

Сепараторы упорных подшипников испытывают значительные механические нагрузки, вызванные силами инерции и трением скольжения. В стандартных исполнениях применяются штампованные стальные сепараторы, однако для тяжелых условий эксплуатации предпочтительны массивные латунные или полиамидные конструкции. Эффективное смазывание является обязательным условием работы, так как центробежные силы постоянно стремятся выбросить смазочный материал из зоны контакта тел качения с бортами колец.

Критерии выбора и технические параметры

При проектировании или ремонте оборудования важно учитывать не только геометрические размеры посадочных мест, но и динамическую грузоподъемность узла. Также необходимо обращать внимание на исполнение подпятника: наличие подкладного сферического кольца позволяет компенсировать начальную несоосность посадочных мест в корпусе. Неправильно подобранный класс точности или пренебрежение температурным режимом работы может привести к преждевременному выходу узла из строя.

В нашем каталоге представлен широкий ассортимент комплектующих, что позволяет подобрать оптимальное техническое решение для любых эксплуатационных условий. Актуальная цена, подробные чертежи и полные таблицы характеристик помогут вам быстро сориентироваться в номенклатуре и купить необходимый упорный подшипник. Чтобы исключить ошибки при заказе, воспользуйтесь параметрическими фильтрами на сайте или отправьте точную заводскую маркировку детали нашим техническим специалистам для оперативного подбора совместимого аналога.
