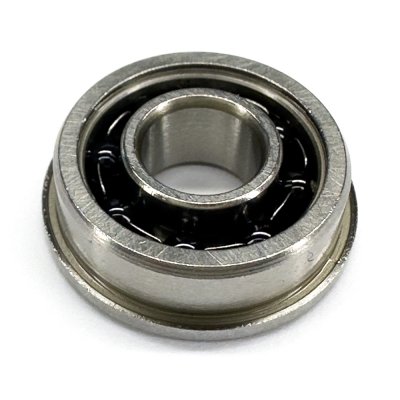

Миниатюрные фланцевые шариковые подшипники дюймового размера  

Конструкция фланцевых подшипников дюймовой серии отличается наличием жесткого опорного буртика на внешнем кольце, который берет на себя функцию осевого позиционирования детали в сквозном посадочном отверстии. Такое инженерное решение позволяет отказаться от нарезания внутренних стопорных канавок или формирования заплечиков внутри корпуса, что снижает металлоемкость и себестоимость производства всего узла. Осевая нагрузка, передаваемая через вал, надежно воспринимается плоскостью фланца, предотвращая смещение подшипника даже при сильной вибрации.

Размерный ряд этих деталей строго регламентируется североамериканскими стандартами, где все ключевые параметры — внутренний диаметр, наружный диаметр, ширина и габариты самого фланца — выражаются в долях дюйма. Допуски и посадки таких опор рассчитываются по классам точности ABEC, что гарантирует полную взаимозаменяемость компонентов в оборудовании импортного производства. Точное соответствие дюймовой сетке размеров исключает люфты и биения, характерные для попыток адаптации метрических аналогов.

Материалы исполнения и типы защитных уплотнений

Классические модификации из высокоуглеродистой хромистой стали типа ШХ15 (или ее зарубежного аналога AISI 52100) предназначены для работы в условиях высоких радиальных и умеренных осевых нагрузок. Этот материал проходит многоступенчатую термическую обработку, обеспечивающую оптимальную твердость беговых дорожек и высокую усталостную прочность при длительной эксплуатации. Такие детали находят применение в редукторах, электромоторах и приводных механизмах общего назначения.

Для работы в условиях агрессивных сред, повышенной влажности или в непосредственном контакте с пищевыми продуктами применяются фланцевые узлы из нержавеющей стали марки AISI 440C. Данный сплав обладает высокой стойкостью к коррозии и окислению, сохраняя при этом достаточные прочностные характеристики для восприятия рабочих нагрузок. Нержавеющие дюймовые подшипники незаменимы в оборудовании для розлива, упаковочных линиях и химических реакторах.

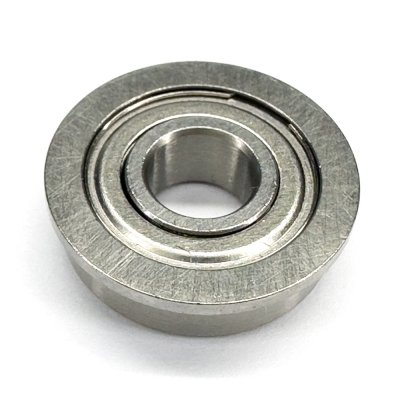

Модификации с защитными металлическими шайбами с двух сторон, обозначаемые индексом ZZ, ориентированы на высокооборотистые узлы с минимальным трением. Стальные пластины надежно удерживают пластичную смазку внутри рабочей зоны подшипника и предотвращают попадание крупных фракций пыли и стружки. Отсутствие прямого контакта между шайбой и внутренним кольцом исключает дополнительный нагрев детали при вращении на предельных скоростях.

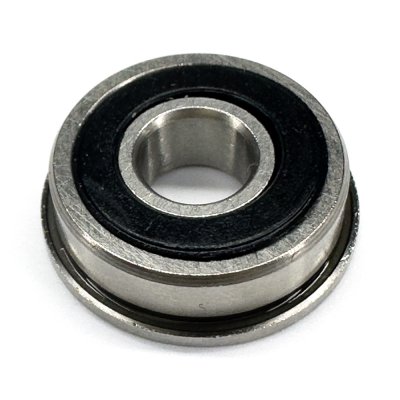

Исполнения с контактными резиновыми уплотнениями типа 2RS обеспечивают максимальный уровень герметичности внутреннего пространства подшипника. Изготовленные из бутадиен-нитрильного каучука (NBR) и армированные стальным каркасом, эти уплотнения эффективно защищают узел от мелкодисперсной пыли, грязи и прямого попадания брызг воды. Данная конструкция оптимальна для тяжелых условий эксплуатации, хотя и накладывает определенные ограничения на максимальную частоту вращения вала.

Сферы применения и монтажные особенности

Дюймовые фланцевые подшипники широко востребованы в полиграфическом оборудовании, текстильных станках, медицинских приборах и робототехнике американского или британского производства. Их применение позволяет создавать компактные консольные опоры, где вал фиксируется с одной стороны корпуса без использования сложных прижимных крышек. Высокая жесткость фланцевого соединения обеспечивает стабильность геометрической оси вращения при динамических нагрузках.

Процесс монтажа таких деталей требует соблюдения соосности посадочных мест, так как жесткий фланец не компенсирует угловые перекосы вала. Запрессовка должна производиться с использованием специальных оправок, передающих усилие исключительно на монтируемое кольцо, чтобы избежать повреждения тел качения. Правильно установленный узел работает практически бесшумно и не требует обслуживания на протяжении всего расчетного срока службы.

Как подобрать и купить дюймовый фланцевый подшипник

Чтобы безошибочно подобрать необходимый типоразмер, важно точно измерить не только диаметр вала, но и толщину самого буртика, так как этот параметр напрямую влияет на осевой зазор в узле. В каталоге представлены детали с различными внутренними зазорами (C3, C4) и классами точности, от чего напрямую зависит конечная цена изделия. Сравнение технических параметров и подбор аналогов по оригинальным кросс-номерам производителей позволяют найти оптимальное решение для любого промышленного оборудования.

В нашем ассортименте собраны оригинальные комплектующие ведущих мировых брендов, что позволяет оперативно закрывать потребности ремонтных служб. Вы можете купить необходимые позиции непосредственно через систему подбора на сайте, указав требуемые геометрические параметры. Для точного определения совместимости воспользуйтесь параметрическими фильтрами каталога или отправьте точную заводскую маркировку детали нашим техническим специалистам для профессиональной расшифровки.
