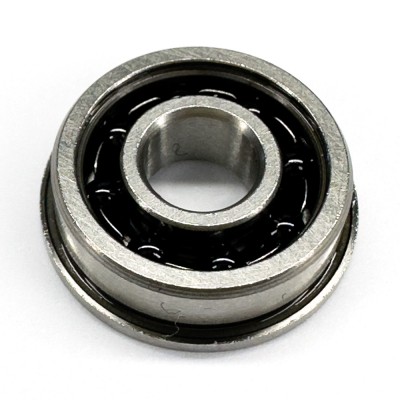

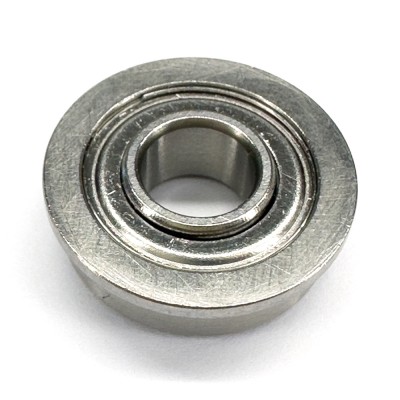

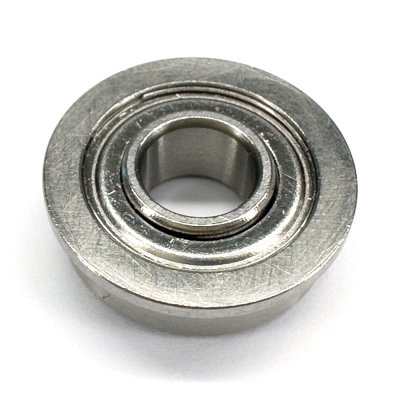

Миниатюрные фланцевые шариковые подшипники с удлинённым внутренним кольцом  

Фланцевые подшипниковые узлы с удлиненным внутренним кольцом разработаны для решения сложных задач позиционирования вращающихся деталей в ограниченном пространстве. Интегрированный фланец на наружном кольце полностью исключает необходимость проточки заплечиков в посадочном гнезде корпуса, что значительно удешевляет производство конечного изделия. Данная геометрия позволяет монтировать подшипник непосредственно в сквозное отверстие рамы, обеспечивая жесткую фиксацию от осевого смещения под воздействием знакопеременных нагрузок.

Удлиненное внутреннее кольцо выполняет сразу несколько важнейших инженерных функций в механизме. Оно выступает в роли естественной дистанционной втулки, предотвращая нежелательный контакт сопряженных деталей с торцом наружного кольца или фланца. Кроме того, увеличенная ширина посадочной поверхности распределяет радиальное усилие по большей площади вала, предотвращая его локальный износ и снижая угловой перекос обоймы относительно оси вращения.

Разновидности по способу фиксации на валу

Модификации подшипников с фиксацией установочными винтами (гужонами) оснащаются резьбовыми отверстиями в удлиненной части внутреннего кольца. При затягивании винты упираются непосредственно в тело вала, гарантируя жесткое сцепление и предотвращая осевое проскальзывание обоймы при умеренных вибрационных нагрузках.

Исполнения с эксцентриковым зажимным кольцом используют принцип клинового сопряжения для фиксации на гладких валах. При повороте эксцентрика относительно удлиненного кольца происходит самозатягивание узла, что обеспечивает максимально надежное крепление при одностороннем направлении вращения вала.

Варианты со свободным гладким удлиненным кольцом монтируются на вал с использованием прессовой посадки или фиксируются внешними зажимными элементами. Такие детали востребованы в прецизионных узлах, где недопустима даже минимальная деформация внутренней обоймы, способная вызвать радиальное биение тел качения.

Материалы исполнения и эксплуатационные свойства

Для стандартных промышленных условий эксплуатации применяются подшипники из высокоуглеродистой хромистой стали марки ШХ15 или ее зарубежных аналогов. Этот материал проходит многоступенчатую термическую обработку, обеспечивающую твердость дорожек качения на уровне 60-64 HRC, что гарантирует высокую усталостную прочность и долговечность при постоянных радиальных нагрузках.

В пищевом машиностроении, химической промышленности и приборостроении активно используются модификации из нержавеющей стали типа AISI 440C. Такие детали обладают повышенной стойкостью к окислению, воздействию дезинфицирующих растворов и влаги, сохраняя номинальную грузоподъемность в широком температурном диапазоне.

Как правильно подобрать и купить надежные комплектующие

Чтобы безошибочно подобрать фланцевый подшипник с удлиненным внутренним кольцом, необходимо учитывать не только диаметр вала и габариты фланца. Важное значение имеют предельная частота вращения, тип уплотнения (контактное резиновое или бесконтактное металлическое защитное кольцо), а также величина динамической и статической грузоподъемности. От этих параметров напрямую зависит итоговая цена изделия, а также межсервисный интервал работы всего промышленного оборудования.

В каталоге представлены сертифицированные комплектующие, прошедшие строгий выходной технический контроль. Вы можете самостоятельно сравнить технические параметры различных моделей и купить оптимальный вариант для вашего оборудования. Если вам требуется профессиональная консультация, воспользуйтесь интерактивной системой фильтрации по размерам на сайте или отправьте точную заводскую маркировку детали нашим инженерам для оперативного подбора точного аналога.
