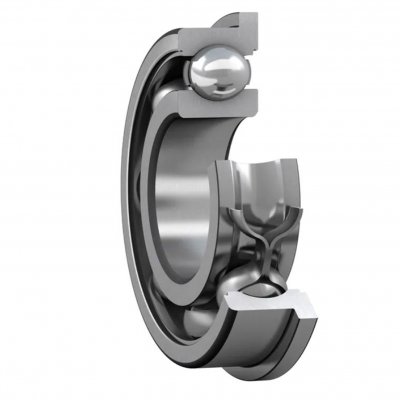

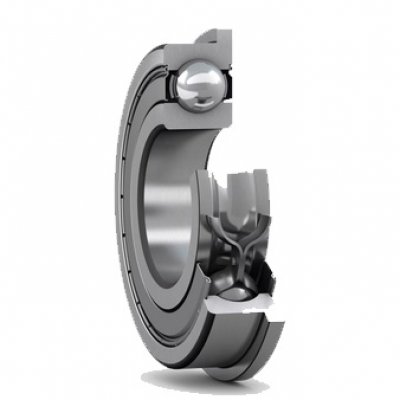

Фланцевые радиальные шариковые подшипники  

Фланцевые подшипниковые узлы и подшипники с фланцем на наружном кольце являются ключевыми элементами опорных конструкций, где требуется жесткая фиксация вала перпендикулярно опорной плоскости. Наличие фланца позволяет надежно закрепить узел болтами непосредственно на раму или стенку оборудования, минимизируя осевой люфт и радиальное биение. Такие решения существенно упрощают проектирование и сборку узлов, снижая требования к точности обработки сопрягаемых поверхностей рамы.

Конструктивные особенности и компенсация перекосов

Основу классического фланцевого узла составляет однорядный радиальный шариковый подшипник со сферическим наружным кольцом, установленный в соответствующее сферическое гнездо корпуса. Данное сопряжение обеспечивает узлу свойство самоцентровки, позволяя компенсировать начальную несоосность вала в пределах от двух до пяти градусов. Внутреннее кольцо подшипника фиксируется на валу с помощью стопорных винтов, эксцентрикового кольца или закрепительной втулки, что гарантирует надежную передачу крутящего момента без проскальзывания.

Для защиты тел качения от абразивной пыли и влаги в конструкции применяются многокромочные уплотнения или лабиринтные шайбы, удерживающие пластичный смазочный материал внутри рабочей зоны. Большинство фланцевых корпусов оснащаются пресс-масленками для регулярного пополнения смазки, что критически важно при работе в условиях высоких температур или повышенной влажности. Каналы подачи смазки в корпусе точно совмещены с отверстиями на наружном кольце подшипника, обеспечивая ее равномерное распределение по дорожкам качения.

Разновидности фланцевых корпусов по форме и материалам

Четырехболтовые квадратные фланцы типа UCF изготавливаются преимущественно из серого чугуна марки СЧ20 и предназначены для восприятия значительных радиальных и умеренных осевых нагрузок. Четыре точки крепления, расположенные симметрично относительно оси вращения, обеспечивают максимальную жесткость фиксации и равномерное распределение напряжений по монтажной поверхности.

Двухболтовые овальные фланцы серии UCFL применяются в условиях жесткого ограничения монтажного пространства, когда расстояние между соседними узлами минимально. Облегченная конструкция с двумя крепежными отверстиями снижает общий вес узла, сохраняя достаточную прочность для работы в конвейерных линиях и приводах средней мощности.

Круглые фланцевые узлы серии FC центрируются по специальному выточенному буртику на задней стороне корпуса, что гарантирует идеальную соосность при монтаже в круглое отверстие рамы. Такая схема установки минимизирует радиальный эксцентриситет и оптимально подходит для высокооборотных валов вентиляторов и насосных агрегатов.

Корпуса из нержавеющей стали AISI 304 или AISI 316 комплектуются коррозионностойкими подшипниками и используются в пищевой, химической и фармацевтической промышленности. Они устойчивы к воздействию агрессивных моющих сред, кислот и постоянной влажности, не выделяя токсичных соединений в рабочую зону.

Пластиковые фланцевые корпуса из армированного термопласта обладают малым весом, высокой химической стойкостью и гладкой поверхностью, препятствующей скоплению загрязнений. Эти узлы часто применяются совместно с подшипниками из нержавеющей стали в конвейерах пищевых производств, где критически важна гигиеничность оборудования.

Критерии выбора и условия эксплуатации фланцев

При расчете фланцевого узла инженер должен учитывать не только статическую и динамическую грузоподъемность встроенного подшипника, но и предельную частоту вращения вала. Высокие обороты накладывают ограничения на использование стандартных консистентных смазок и требуют точного подбора радиального зазора подшипника для предотвращения теплового заклинивания. Также необходимо сопоставлять жесткость опорной металлоконструкции с величиной изгибающего момента, действующего на фланец.

Чтобы безошибочно подобрать оптимальную модель для конкретного узла оборудования, необходимо проанализировать диаметр вала, характер нагрузок и условия окружающей среды. В каталоге представлены модификации с различными типами фиксации на валу, что позволяет найти решение под любые технические требования. Точная цена изделия зависит от материала корпуса, класса точности подшипника и бренда производителя. Вы можете быстро купить сертифицированные фланцевые узлы, предварительно выбрав нужные параметры геометрической совместимости.

Для точного подбора фланцевых опор воспользуйтесь параметрическим поиском в каталоге, указав диаметр вала, шаг крепежных отверстий и тип корпуса. Если вам требуется замена импортного узла с нестандартными присоединительными размерами, отправьте заводскую маркировку или эскиз детали нашим техническим специалистам для проведения инженерного анализа и подбора точного аналога.
