Двухрядные радиальные шариковые подшипники  

Двухрядные подшипники проектируются для работы в условиях тяжелых комбинированных нагрузок, когда радиальные усилия действуют одновременно с двухсторонними осевыми воздействиями. Увеличенное пятно контакта за счет дублирования дорожек качения позволяет распределить вектор силы более равномерно по окружности колец. Такая геометрия существенно снижает удельное давление на каждое отдельное тело качения, продлевая общий ресурс узла.

Конструктивные особенности и распределение нагрузок в двухрядных опорах

Двухрядные радиально-упорные шарикоподшипники конструктивно соответствуют паре однорядных аналогов, смонтированных по О-образной схеме с жестким предварительным натягом. Они имеют фиксированный угол контакта, который определяет их способность противостоять опрокидывающим моментам и осевым смещениям вала в обоих направлениях. Данный подвид деталей незаменим в редукторах, насосах и ступичных узлах транспортных средств.

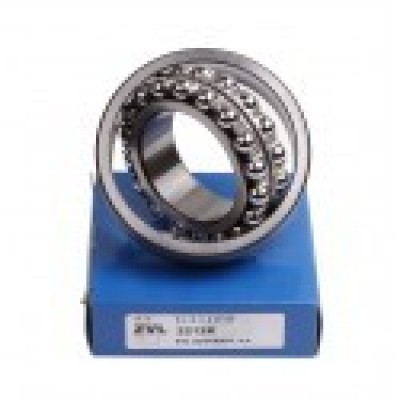

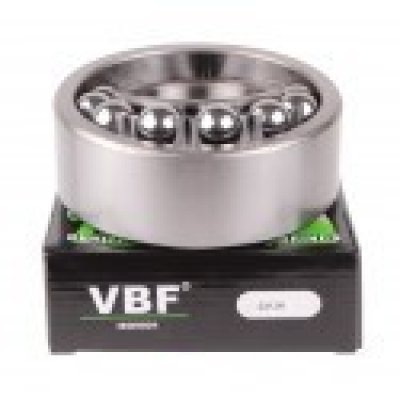

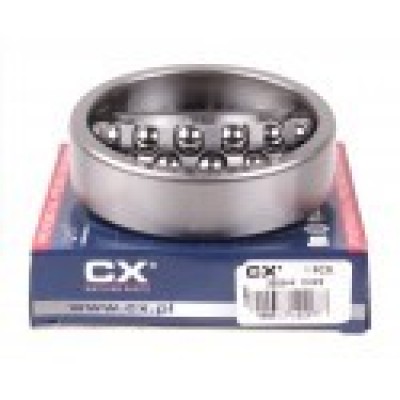

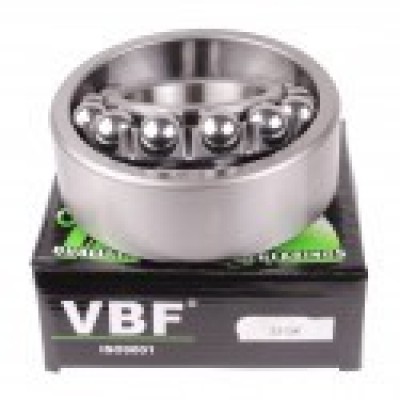

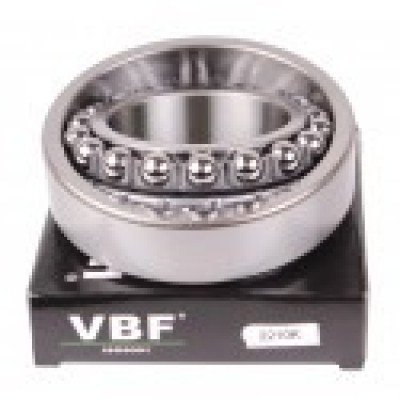

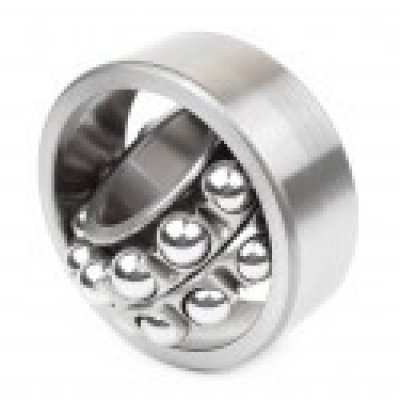

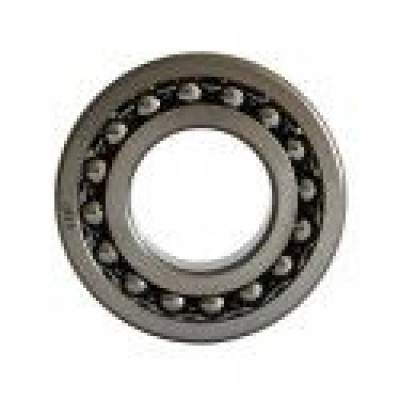

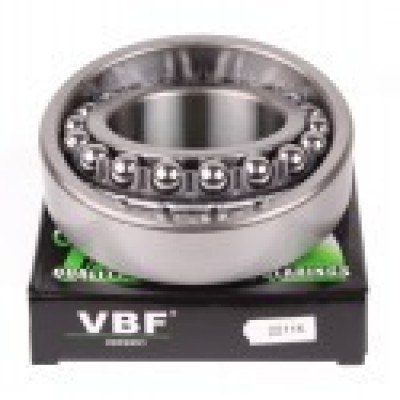

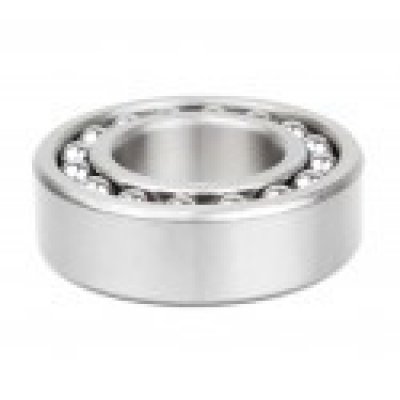

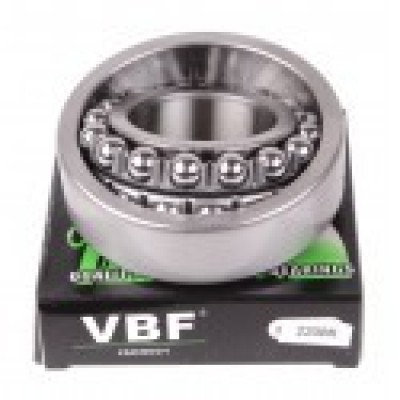

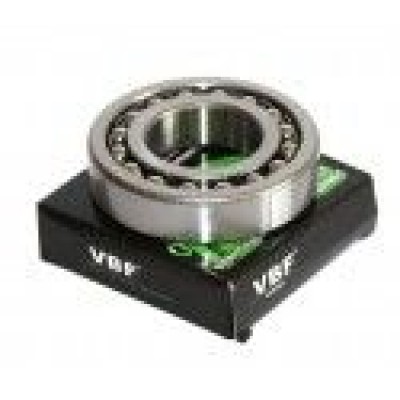

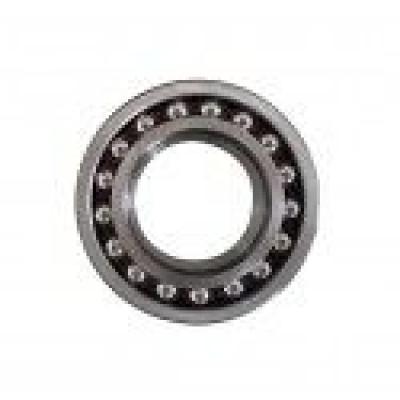

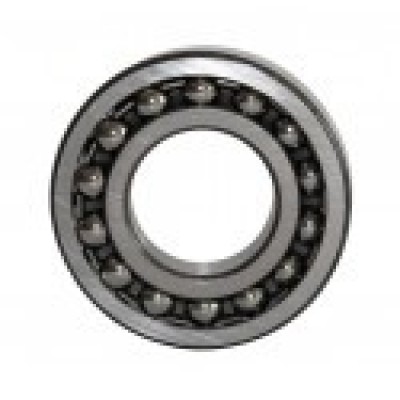

Двухрядные самоустанавливающиеся шарикоподшипники отличаются сферической формой дорожки качения на наружном кольце, что позволяет внутреннему кольцу с комплектом шариков свободно отклоняться на несколько градусов. Такая конструкция эффективно компенсирует несоосность посадочных мест, возникающую из-за погрешностей монтажа или упругого прогиба длинных валов. Они активно применяются в деревообрабатывающем оборудовании и трансмиссиях сельскохозяйственных машин.

Двухрядные цилиндрические роликоподшипники характеризуются максимальной радиальной жесткостью и грузоподъемностью при полном отсутствии способности воспринимать осевые силы. Ролики в двух рядах располагаются в шахматном порядке, что минимизирует пульсацию сил трения и обеспечивает прецизионную точность вращения. Эти узлы находят свое основное применение в шпинделях металлорежущих станков высокой мощности.

Материалы сепараторов и особенности эксплуатации

Штампованные сепараторы из углеродистой стали являются базовым решением для большинства стандартных двухрядных опор общего машиностроения. Они обладают достаточной прочностью при умеренных скоростях вращения и стабильно работают в широком температурном диапазоне. Такие элементы центрируются по телам качения и не требуют специального обслуживания, кроме регулярной подачи смазочного материала.

Полиамидные сепараторы, армированные стекловолокном, используются в узлах, требующих снижения уровня шума и вибрации при высоких частотах вращения. Этот материал обладает низким коэффициентом трения и отличными демпфирующими свойствами, однако его применение ограничено рабочей температурой до 120 градусов Цельсия. Они оптимальны для высокооборотистых электродвигателей и прецизионного приборного оборудования.

Массивные латунные сепараторы, обработанные механическим способом, устанавливаются в двухрядные подшипники, предназначенные для работы в экстремальных условиях. Они демонстрируют высочайшую стойкость к ударным нагрузкам, вибрациям и агрессивным химическим средам. Детали с латунными сепараторами незаменимы в тяжелом машиностроении, горнодобывающем оборудовании и мощных насосных станциях.

Критерии выбора и инженерный подбор двухрядных подшипников

Чтобы правильно подобрать двухрядный опорный узел, необходимо детально проанализировать кинематику механизма, величину и направление действующих векторов сил, а также температурный режим эксплуатации. Важно учитывать величину радиального зазора, класс точности детали и тип уплотнений, защищающих внутреннюю полость от абразивных частиц. На нашем ресурсе представлена подробная техническая спецификация для каждой позиции, что позволяет сравнить параметры и узнать актуальную цену на различные модификации.

Если вам необходимо купить надежные комплектующие для промышленного оборудования или специальной техники, обратите внимание на оригинальную маркировку изделий. Для точного подбора аналогов или поиска оригинальных деталей воспользуйтесь интерактивной системой фильтрации по геометрическим размерам и допускам на нашем сайте. В случае возникновения сложностей с расшифровкой суффиксов в обозначении, отправьте точную маркировку или эскиз узла нашим техническим специалистам для оперативной идентификации.
