Миниатюрные упорные шариковые подшипники  

Конструктивные особенности и классификация упорных подшипников

Конструкция классического упорного подшипника включает в себя два кольца с дорожками качения, между которыми расположен комплект тел качения, удерживаемых сепаратором. Одно из колец, называемое тугим, монтируется непосредственно на вал с натягом и вращается вместе с ним. Второе кольцо, свободное, устанавливается в корпус механизма с небольшим зазором, что позволяет компенсировать незначительную несоосность при монтаже.

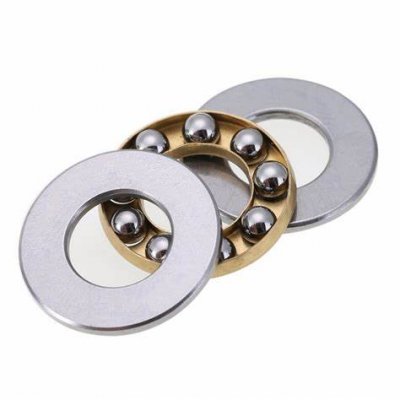

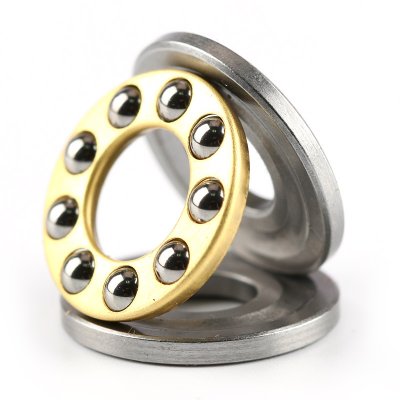

Одинарные упорные шарикоподшипники предназначены для фиксации вала и восприятия односторонней осевой нагрузки. Они состоят из одного комплекта шариков и двух плоских или желобчатых колец. Такие узлы не допускают радиальных нагрузок и требуют точной центровки сопрягаемых деталей для исключения перекосов.

Двойные упорные шарикоподшипники способны воспринимать двухсторонние осевые усилия, жестко фиксируя вал в обоих направлениях. В их конструкцию входят три кольца, где центральное тугое кольцо жестко фиксируется на валу, а два крайних свободных кольца опираются на корпус. Это техническое решение незаменимо в реверсивных механизмах, где направление осевой силы меняется в процессе работы.

Разновидности по типу тел качения и материалам сепараторов

Упорные роликоподшипники с цилиндрическими роликами применяются в узлах с экстремально высокими осевыми нагрузками и низкими скоростями вращения. Благодаря линейному контакту роликов с дорожками качения, они обладают колоссальной жесткостью и устойчивостью к ударным воздействиям. Их часто используют в тяжелых прессах, экструдерах и поворотных механизмах кранов.

Упорные сферические роликоподшипники отличаются способностью к самоустановке благодаря сферической форме дорожки качения на тугом кольце. Это уникальное свойство позволяет компенсировать значительные прогибы валов и несоосность опор без снижения ресурса детали. Кроме того, они способны воспринимать комбинированные нагрузки, где радиальная составляющая может достигать половины от осевой.

Материал сепаратора определяет температурный диапазон и предельную частоту вращения упорного узла. Стальные штампованные сепараторы являются стандартным решением для большинства общепромышленных применений. Для тяжелых условий эксплуатации и высоких скоростей используются массивные латунные сепараторы, а полиамидные элементы, армированные стекловолокном, отлично подходят для снижения уровня шума и вибрации.

Специфика монтажа и обслуживания упорных узлов

Правильный монтаж упорных подшипников требует строгого соблюдения технологии посадки тугого и свободного колец. Ошибка в ориентации колец приводит к мгновенному выходу узла из строя из-за трения свободного кольца о вращающийся вал. Перед установкой необходимо тщательно проверить перпендикулярность заплечиков вала и торцов корпуса относительно оси вращения.

Эффективное смазывание является критическим фактором для долговечности упорных опор, особенно при высоких скоростях вращения. Центробежные силы стремятся выбросить смазочный материал из зоны контакта тел качения с дорожками, поэтому в скоростных узлах предпочтительно использовать жидкое масло. При пластичной смазке необходимо контролировать степень заполнения свободного пространства корпуса во избежание перегрева.

Критерии выбора: как подобрать и купить упорные подшипники

При проектировании или ремонте оборудования важно правильно подобрать упорный узел, учитывая динамическую грузоподъемность, предельную частоту вращения и габаритные размеры. Несоответствие расчетных нагрузок реальным условиям эксплуатации приводит к преждевременной усталости металла и разрушению дорожек качения. В каталоге представлена актуальная цена на все типоразмеры, что позволяет оптимизировать бюджет на закупку комплектующих.

Чтобы купить надежные комплектующие для промышленного оборудования, воспользуйтесь параметрическим поиском на нашем ресурсе. Если вам требуется деталь со специфическим классом точности или особым материалом сепаратора, отправьте точную заводскую маркировку или технический чертеж узла нашим инженерам для оперативного подбора совместимого аналога.
