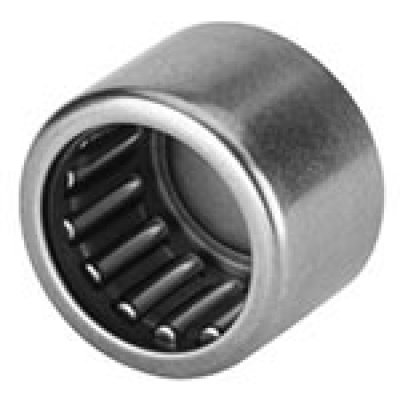

Игольчатые роликовые подшипники со штампованным наружным кольцом  

Подшипники со штампованным наружным кольцом — это высокоэффективные радиальные опоры, разработанные для механизмов, где радиальное пространство крайне ограничено. Тонкостенное наружное кольцо изготавливается из закаленной листовой стали методом глубокой вытяжки, что обеспечивает минимальное поперечное сечение при сохранении высокой прочности. Внутренней дорожкой качения для таких узлов чаще всего служит непосредственно поверхность закаленного вала, что позволяет максимально оптимизировать габариты и снизить общую массу вращающегося узла.

Конструктивные особенности и специфика работы

Основу конструкции данного типа опор составляет тонкостенное наружное кольцо, которое плотно охватывает комплект длинных цилиндрических роликов малого диаметра. Отсутствие массивных цельноточеных колец позволяет существенно снизить инерционность узла и повысить его предельную частоту вращения в условиях дефицита смазочного материала. Игольчатые ролики направляются прецизионным сепаратором, который предотвращает их перекос и обеспечивает равномерное распределение радиальной нагрузки по всей длине зоны контакта.

Поскольку штампованное кольцо имеет малую толщину, его окончательная геометрическая форма и круглость определяются геометрией посадочного отверстия в корпусе. При запрессовке подшипника в жесткий корпус кольцо принимает правильную цилиндческую форму, компенсируя исходную технологическую овальность. По этой причине критически важно соблюдать строгие допуски на обработку посадочного гнезда, чтобы избежать защемления тел качения и преждевременного выхода узла из строя.

Основные модификации и варианты исполнения

Исполнения с открытыми торцами (тип HK) предназначены для сквозных валов и обеспечивают свободный проток смазки через подшипниковый узел. Такие детали наиболее эффективны в редукторах и трансмиссиях, где циркулирует общее трансмиссионное масло, омывающее все сопряженные элементы.

Модификации с закрытым торцом (тип BK) используются на концах валов для герметизации опорного узла и защиты от утечки пластичного смазочного материала. Профилированное донышко штампованного кольца надежно перекрывает торец вала, предотвращая проникновение абразивной пыли и влаги из внешней среды.

Варианты со встроенными уплотнениями из синтетического каучука обеспечивают надежную защиту рабочих поверхностей в условиях сильного загрязнения. Интегрированные уплотнительные кромки эффективно удерживают заложенную на заводе смазку внутри подшипника, исключая необходимость регулярного технического обслуживания.

Области применения и технические требования к валам

Данные подшипниковые узлы находят широчайшее применение в автомобильной промышленности, производстве электроинструмента и гидравлического оборудования. Их устанавливают в узлы привода газораспределительных механизмов, коробки передач, поршневые пальцы компрессоров и шарниры карданных валов. Высокая плотность компоновки позволяет конструкторам создавать компактные и легкие агрегаты с превосходными удельными характеристиками.

При использовании вала в качестве непосредственной дорожки качения к его поверхности предъявляются жесткие требования по твердости и шероховатости. Поверхностный слой металла должен быть закален до твердости не менее 58-64 HRC, а параметр шероховатости Ra не должен превышать 0,2 мкм. Несоблюдение этих параметров приводит к быстрому усталостному выкрашиванию металла и резкому снижению ресурса всей механической передачи.

Как правильно подобрать и купить игольчатый подшипник

Чтобы подобрать необходимый типоразмер, необходимо учитывать не только номинальный диаметр под вал, но и материал корпуса, в который будет производиться запрессовка. Для легкосплавных корпусов требуются иные посадочные натяги, чем для чугунных или стальных деталей, что напрямую влияет на итоговый радиальный зазор. Также на выбор влияет цена изделия, которая во многом зависит от материала сепаратора, будь то штампованная сталь или износостойкий стеклонаполненный полиамид.

В каталоге нашего ресурса вы можете быстро отсортировать продукцию по внутреннему диаметру, ширине и предельным оборотам, чтобы купить оптимальный вариант для вашего оборудования. При возникновении сложностей с определением посадочных допусков или расшифровкой суффиксов в обозначении, отправьте точную маркировку или эскиз узла нашим техническим специалистам для профессионального подбора аналога.
