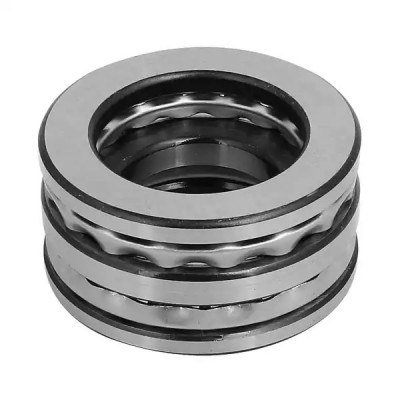

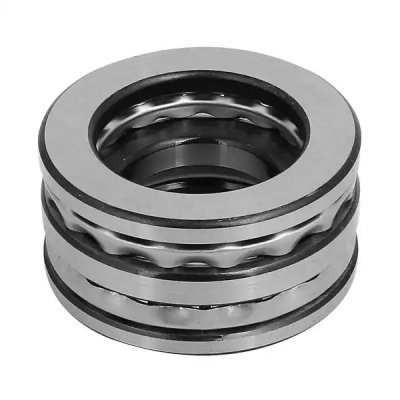

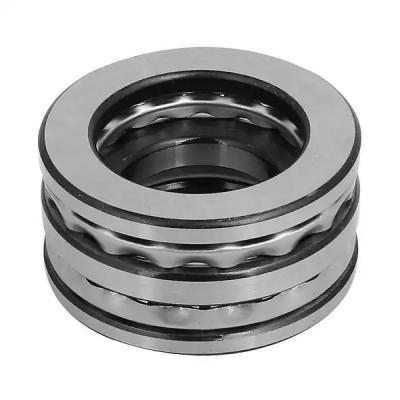

Двойные упорные шариковые подшипники  

Конструктивные особенности и преимущества двойных подшипников

Двойные подшипниковые узлы объединяют в едином корпусе две линии тел качения, что позволяет существенно увеличить несущую способность без пропорционального увеличения радиальных габаритов. Внутренние и наружные кольца таких деталей могут быть как цельными, так и разъемными, что определяется спецификой монтажа и требованиями к предварительному натягу. Благодаря жесткой фиксации тел качения, эти компоненты минимизируют биение вала и обеспечивают стабильную работу вращающихся узлов при высоких частотах вращения.

Основным преимуществом такой конфигурации является способность воспринимать комбинированные нагрузки, действующие одновременно в радиальном и осевом направлениях. В отличие от одиночных радиально-упорных моделей, двойные модификации эффективно фиксируют вал в обоих осевых направлениях, исключая необходимость установки встречного подшипника. Это упрощает проектирование опорных узлов и снижает общую металлоемкость разрабатываемых механизмов.

Основные разновидности двойных опорных узлов

Двухрядные радиально-упорные шарикоподшипники проектируются со встроенным углом контакта, который обычно составляет от 25 до 32 градусов. Внутренняя геометрия этих деталей чаще всего соответствует О-образной схеме расположения линий давления, что обеспечивает высокую жесткость на изгиб и отличную сопротивляемость опрокидывающим моментам. Их активно применяют в редукторах, насосных установках и ступичных узлах транспортных средств.

Двухрядные самоустанавливающиеся шариковые подшипники оснащаются общей сферической дорожкой качения на наружном кольце, что позволяет внутреннему кольцу с комплектом шариков свободно самоустанавливаться. Такая конструкция незаменима в узлах, где возможен прогиб вала под воздействием внешних сил или присутствует технологическая несоосность посадочных мест корпуса. Они широко используются в сельскохозяйственном машиностроении, трансмиссиях и длинных трансмиссионных валах.

Двухрядные цилиндрические роликоподшипники отличаются максимальной радиальной жесткостью благодаря линейному контакту роликов с дорожками качения. Они практически не воспринимают осевые нагрузки, но гарантируют высочайшую точность вращения при экстремальном радиальном давлении. Основная область их эксплуатации — шпиндели металлорежущих станков высокой точности и тяжелонагруженные редукторы промышленного назначения.

Спаренные прецизионные подшипники (дуплексы) представляют собой комплекты из двух специально подобранных на заводе однорядных деталей с жестко контролируемым зазором или преднатягом. Их монтаж по схемам «тандем», «О-образная» или «Х-образная» позволяет точно распределить нагрузку между элементами в зависимости от условий работы оборудования. Такие сборки востребованы в высокоскоростных шпиндельных узлах деревообрабатывающего и металлообрабатывающего оборудования.

Материалы сепараторов и эксплуатационные условия

Для изготовления сепараторов двойных подшипников применяются различные материалы, определяющие предельные рабочие температуры и скорости вращения. Штампованная сталь является стандартным решением для узлов общего назначения, работающих в условиях умеренных вибраций и средних скоростей. Она обеспечивает достаточную прочность и долговечность при минимальном весе детали.

Полиамидные сепараторы, армированные стекловолокном, отличаются низким коэффициентом трения и превосходными демпфирующими свойствами. Они оптимально подходят для работы на высоких оборотах, однако имеют температурные ограничения, обычно не превышающие 120 °C. Такие элементы часто устанавливаются в закрытых узлах, не требующих частого обслуживания.

Массивные латунные сепараторы, обработанные механическим способом, используются в самых тяжелых условиях эксплуатации при воздействии ударных нагрузок. Они демонстрируют высокую химическую стойкость к агрессивным смазочным материалам и способны стабильно работать при экстремальных температурах. Их традиционно выбирают для тяжелого машиностроения, металлургического оборудования и мощных насосов.

Как правильно подобрать и купить двойные подшипники

Чтобы безошибочно подобрать двойной подшипник для конкретного промышленного оборудования, необходимо учитывать не только геометрические размеры внутреннего и наружного колец. Важнейшими параметрами являются величина радиального зазора, класс точности по ГОСТ или ISO, а также тип уплотнения (контактное или бесконтактное). Правильный расчет этих показателей напрямую влияет на ресурс работы всего вращающегося узла, а также определяет, какой будет итоговая цена обслуживания оборудования.

В нашем каталоге представлен широкий ассортимент комплектующих, где вы можете быстро найти и купить двойные подшипники различного конструктивного исполнения. Для точного выбора воспользуйтесь интерактивной системой фильтрации по техническим параметрам на сайте. Если вам требуется профессиональная консультация или необходимо подобрать точный аналог по заводскому коду, отправьте маркировку детали или чертеж узла нашим техническим специалистам для оперативного подбора.
