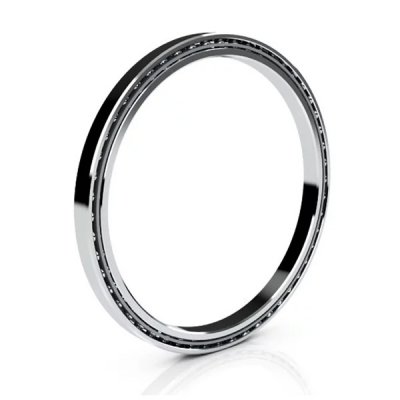

Шариковые подшипники тонкого сечения  

Конструктивные особенности подшипников тонкого сечения

Подшипники тонкого сечения кардинально отличаются от стандартных радиальных или радиально-упорных аналогов тем, что их поперечное сечение остается неизменным при увеличении внутреннего диаметра. В традиционных сериях с ростом диаметра вала пропорционально увеличивается толщина колец и размер тел качения, что неизбежно ведет к утяжелению всей конструкции. Тонкостенные опоры позволяют сохранить минимальные радиальные и осевые габариты, обеспечивая колоссальную экономию пространства и веса в прецизионных поворотных узлах.

Для производства колец таких деталей применяется высокочистая подшипниковая сталь типа ШХ15 или ее нержавеющие модификации, устойчивые к коррозии. Сепараторы изготавливаются из легких полимерных материалов, латуни или нержавеющей стали, что минимизирует момент трения при пуске и вращении. В высокоскоростных узлах часто используются гибридные исполнения с керамическими шариками из нитрида кремния, которые снижают центробежные силы и тепловыделение.

Разновидности по типу воспринимаемой нагрузки

Радиальные тонкостенные подшипники типа C спроектированы с глубокими желобами дорожек качения, ориентированными на восприятие преимущественно радиальных нагрузок. Несмотря на малую толщину колец, они способны выдерживать умеренные осевые силы в обоих направлениях благодаря точному сопряжению шариков с беговыми дорожками. Такие элементы находят широкое применение в оптических приборах, поворотных головках видеокамер и легких упаковочных автоматах.

Радиально-упорные модели типа A характеризуются заданным углом контакта, который обычно составляет 30 градусов, что делает их идеальным решением для комбинированных нагрузок. Для компенсации двусторонних осевых усилий и повышения жесткости системы их монтируют парами с созданием предварительного натяга. Данный тип опор незаменим в высокоточных шпинделях и поворотных столах, где требуется исключить малейший люфт вала.

Четырехточечные подшипники типа X представляют собой наиболее технологически сложное решение, способное заменить собой пару стандартных радиально-упорных узлов. Особая готическая форма дорожек качения обеспечивает контакт шарика в четырех точках, позволяя одновременно воспринимать радиальные, двусторонние осевые и опрокидывающие моментные нагрузки. Это делает их ключевым элементом в шарнирах промышленных роботов-манипуляторов и опорно-поворотных устройствах радаров.

Области применения и особенности монтажа

Сфера применения тонкостенных подшипниковых узлов охватывает самые передовые отрасли точного машиностроения и приборостроения. Они интегрируются в медицинское диагностическое оборудование, такое как томографы, где требуется большой внутренний диаметр для размещения пациента при минимальных внешних габаритах. Также эти детали востребованы в аэрокосмической технике, полупроводниковом производстве и системах спутниковой связи.

Процесс монтажа тонкостенных подшипников требует исключительной точности обработки посадочных мест вала и корпуса. Из-за гибкости тонких колец любые погрешности геометрической формы сопрягаемых деталей мгновенно передаются на дорожки качения, ухудшая плавность хода. Правильный подбор посадок и использование специализированного инструмента позволяют полностью раскрыть ресурсный потенциал узла.

Как правильно подобрать и купить тонкостенные подшипники

Чтобы безошибочно подобрать оптимальный тонкостенный узел для конкретных условий эксплуатации, необходимо детально проанализировать характер действующих сил, скорость вращения и температурный режим. Важным фактором выбора является класс точности детали, от которого напрямую зависит конечная цена изделия и точность позиционирования всего механизма. В нашем каталоге представлен широкий ассортимент оригинальных комплектующих, что позволяет купить сертифицированную продукцию под любые инженерные задачи.

Для быстрого поиска нужного типоразмера воспользуйтесь интерактивной системой фильтрации технических параметров на нашем сайте, указав внутренний диаметр, ширину профиля и тип контакта. Если вам требуется замена импортного узла в рамках модернизации оборудования, пришлите заводскую маркировку или чертеж сопряжения нашим техническим специалистам для проведения точного кросс-кодирования и подбора сертифицированного аналога.
