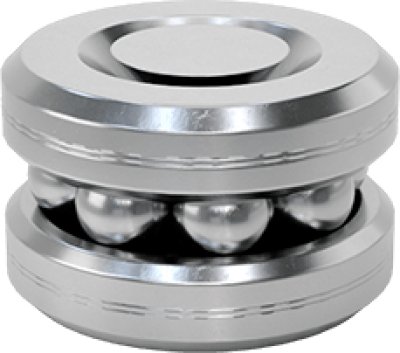

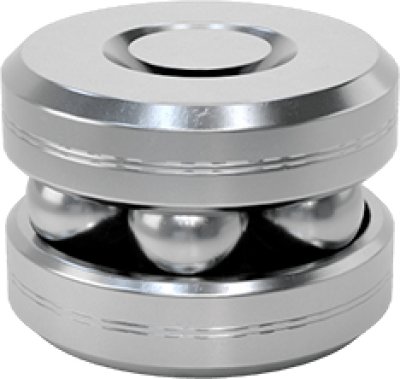

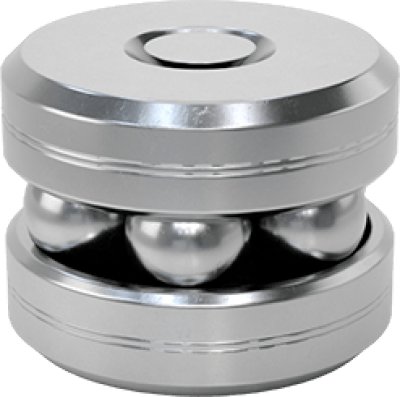

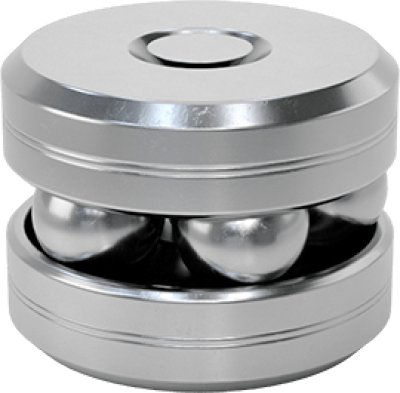

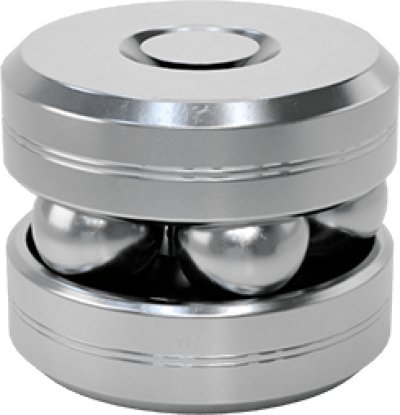

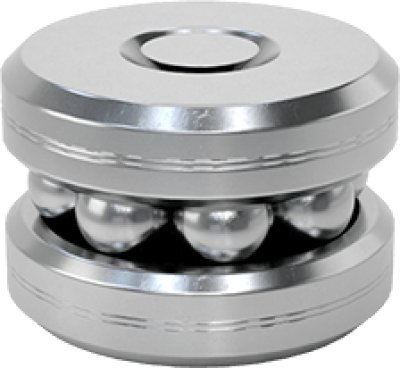

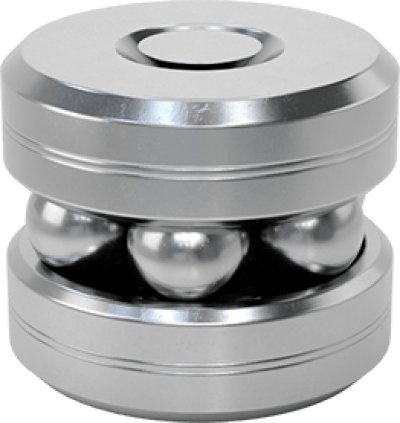

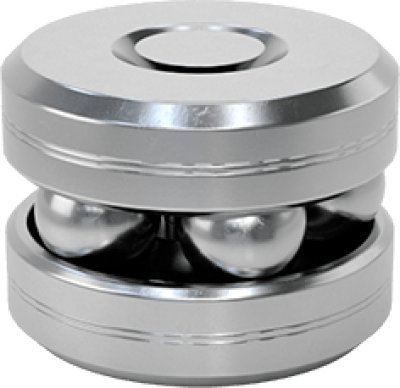

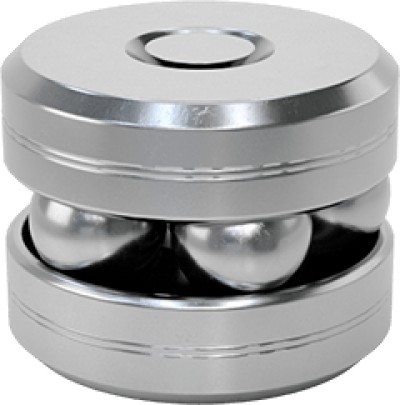

Упорные шариковые подшипники для концов вала  

Конструктивные особенности и классификация опорных узлов

Опоры для концов вала делятся на два основных функциональных типа, каждый из которых решает строго определенную задачу в кинематической схеме. Фиксирующие опоры устанавливаются на приводном конце вала и жестко удерживают его от осевых смещений под воздействием рабочих нагрузок. Плавающие опоры монтируются на противоположном конце и позволяют валу свободно компенсировать температурные расширения, предотвращая изгибающие деформации всей передачи.

Фиксирующие узлы серий BK, FK и EK комплектуются дуплексированными радиально-упорными шарикоподшипниками с углом контакта до 45 градусов. Эти подшипники монтируются по О-образной схеме с предварительным натягом, что обеспечивает максимальную жесткость узла на сжатие и растяжение. Внутреннее кольцо подшипников жестко фиксируется на валу специальной стопорной гайкой с радиальным или осевым стопорением.

Поддерживающие плавающие опоры серий BF, FF и EF имеют более простую внутреннюю конструкцию, основанную на одном радиальном шарикоподшипнике. Наружное кольцо этого подшипника не фиксируется в осевом направлении внутри корпуса, что дает ему возможность свободно скользить вдоль расточки. Такое решение полностью нивелирует погрешности линейных размеров, возникающие при нагреве станка во время интенсивной работы.

Различия по способу монтажа и геометрии корпусов

Фланцевые опоры круглого или квадратного сечения ориентированы на установку сквозь монтажные плиты или перегородки оборудования. Они крепятся торцевой плоскостью фланца непосредственно к станине, что гарантирует идеальную перпендикулярность оси вала относительно монтажной поверхности. Такое исполнение незаменимо в условиях ограниченного пространства по высоте узла.

Опоры блочного типа в виде прямоугольных подушек предназначены для установки на горизонтальные или вертикальные плоскости, параллельные оси вращения вала. Они фиксируются болтами через сквозные отверстия в основании корпуса, что упрощает процесс юстировки соосности при сборке оборудования. Массивный чугунный или стальной корпус эффективно гасит вибрации, возникающие при реверсивных перемещениях.

Критерии выбора и технические параметры опорных узлов

При проектировании узла важно учитывать класс точности встроенных подшипников, который напрямую влияет на величину мертвого хода передачи. Для прецизионных координатных столов применяются опоры с подшипниками класса точности P5 или P4, имеющими минимальный осевой люфт или легкий преднатяг. Также критически важно обращать внимание на тип уплотнений, защищающих внутреннюю полость опоры от попадания металлической стружки и абразивной пыли.

Чтобы подобрать опорный узел под конкретный диаметр посадочной шейки вала, необходимо сопоставить чертежные размеры с табличными стандартами. В нашем каталоге представлены все стандартные типоразмеры деталей для приводных систем, что позволяет быстро найти совместимые компоненты. Актуальная цена на каждую позицию указана в карточке товара, где также можно оформить заказ и купить необходимые комплектующие. Если вам требуется подобрать аналог по чертежам или определить точную маркировку детали, отправьте техническое задание или шифр изделия нашим техническим специалистам через форму обратной связи.
