Спаренные конические роликовые подшипники (MTR)  

Конструктивные особенности и преимущества спаренных комплектов MTR

Спаренные подшипники MTR (Matched Pairs) представляют собой прецизионные пары, которые подбираются и обрабатываются на заводе-изготовителе для совместной работы в одном узле. В отличие от одиночных подшипников, сопряженные детали имеют строго согласованные допуски на высоту колец и радиальное биение. Это исключает неравномерное распределение внутренних напряжений и предотвращает преждевременный перегрев опорного узла при высоких частотах вращения.

Основное преимущество использования готовых спаренных комплектов заключается в возможности точного контроля предварительного натяга. Заводская подгонка стыкуемых торцов позволяет получить требуемую жесткость системы без необходимости ручной шлифовки дистанционных колец. Такая схема существенно упрощает монтаж и гарантирует расчетную грузоподъемность узла в течение всего периода эксплуатации.

Основные схемы дуплексации и их кинематика

Схема установки «тандем» (DT) применяется в узлах, где требуется воспринимать экстремальные односторонние осевые нагрузки, превышающие возможности одиночного подшипника. В этой конфигурации линии действия сил проходят параллельно друг другу, что позволяет равномерно распределить тяговое усилие между обоими телами качения. При этом для фиксации вала в обратном направлении обязательно требуется установка встречной опоры.

О-образная схема спаривания (DB) ориентирована на обеспечение максимальной жесткости узла на изгиб при воздействии опрокидывающих моментов. Линии контакта в такой сборке расходятся относительно оси вала, увеличивая эффективную ширину опоры и минимизируя угловые перекосы. Данное исполнение является оптимальным решением для шпинделей металлорежущих станков и консольных валов.

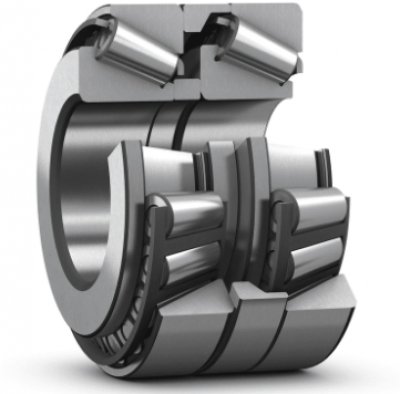

Х-образная схема монтажа (DF) характеризуется сходящимися к оси вала линиями контакта, что делает узел более эластичным к возможным несоосностям посадочных мест в корпусе. Такая компоновка эффективно воспринимает комбинированные нагрузки в обоих направлениях, однако обладает меньшей жесткостью на изгиб по сравнению с О-образной схемой. Ее традиционно используют в редукторах и приводных механизмах общего машиностроения.

Технические параметры и критерии жесткости

Важнейшим фактором при выборе спаренных подшипников MTR является величина предварительного натяга, которая определяет жесткость и температурный режим работы узла. Легкий натяг минимизирует трение и тепловыделение, что критично для высокоскоростных шпинделей прецизионного оборудования. Средний и тяжелый натяг применяются в тяжелонагруженных узлах, где требуется максимальная сопротивляемость упругим деформациям под нагрузкой.

Угол контакта шариков или роликов с дорожками качения также определяет эксплуатационный профиль спаренного комплекта. Малые углы контакта (порядка 15 градусов) обеспечивают наивысшие скоростные характеристики и минимальное тепловыделение. Увеличение угла контакта до 25 или 40 градусов смещает баланс грузоподъемности в сторону восприятия доминирующих осевых усилий при умеренных скоростях вращения.

Как подобрать и купить спаренные подшипники MTR

Чтобы правильно подобрать спаренную пару, необходимо учитывать не только геометрические размеры, но и суффиксы в маркировке, обозначающие схему дуплексации и класс натяга. Ошибка в выборе схемы расположения колец приведет к неправильному распределению сил и быстрому выходу узла из строя. В каталоге представлены сертифицированные комплекты, прошедшие строгий метрологический контроль на заводе.

Цена спаренных подшипников MTR напрямую зависит от класса точности (ISO 4, ISO 2 или прецизионные классы P4A/P2) и используемых материалов сепаратора. Для работы в условиях экстремальных температур и агрессивных сред целесообразно купить исполнения с керамическими телами качения (гибридные подшипники). Для точного подбора комплектующих под конкретные условия эксплуатации воспользуйтесь параметрическими фильтрами на сайте или отправьте заводскую маркировку изношенного узла нашим техническим специалистам для оперативного поиска оригинального решения.
