Сферический подшипник ADW7V(L)
45050
В наличии
Цена на подшипник ADW7V(L) является расчетной и зависит от следующих факторов:
- Производитель (бренд)
- Наличие на складе в Москве
- Модификация и технические допуски
- Объем заказанного количества
Для уточнения актуальной цены и наличия:

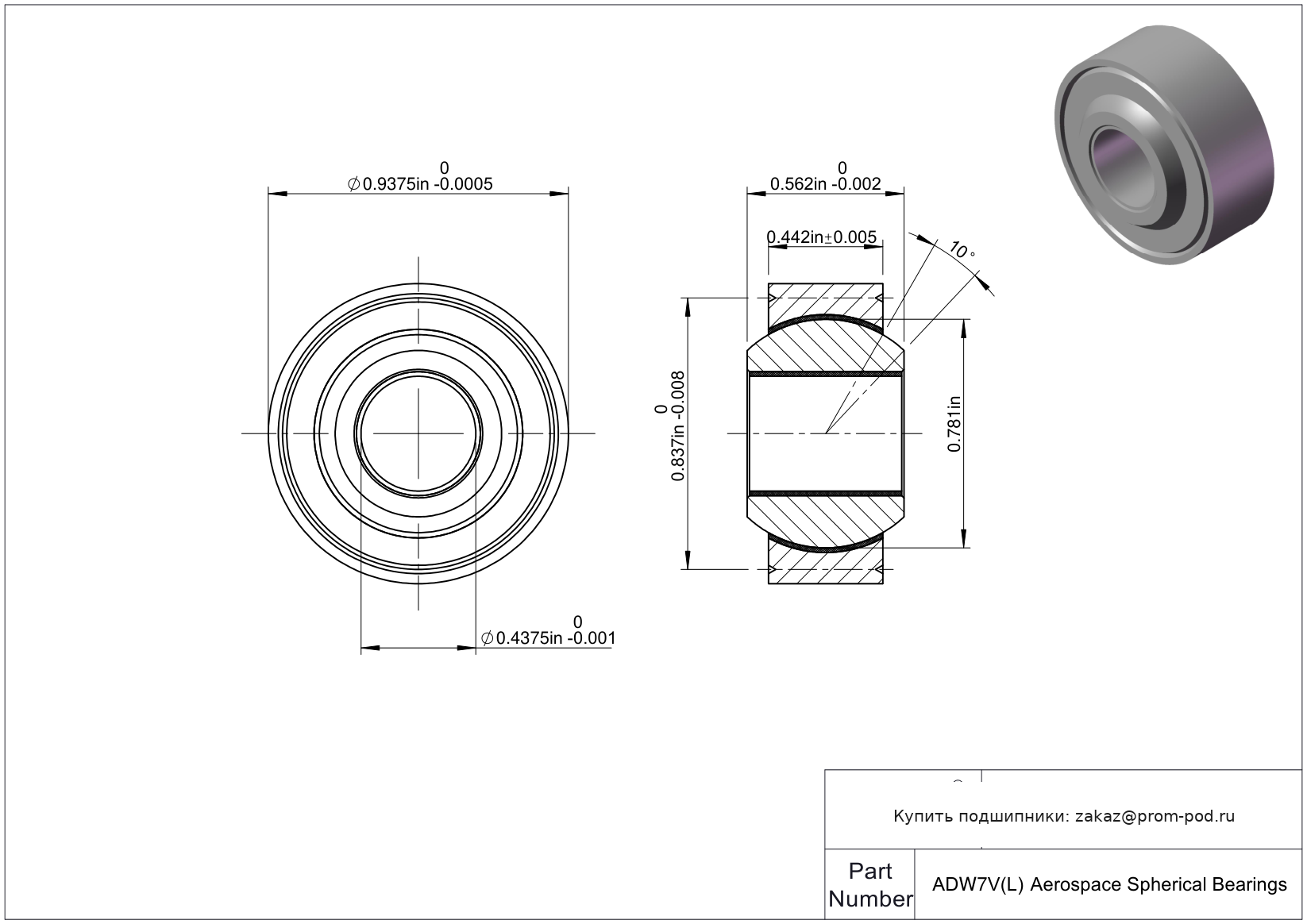

Технические характеристики ADW7V(L)
| Основные и дополнительные размеры | |
|---|---|
| Диаметр отверстия | 0.4375 |
| Внешний диаметр | 0.9375 |
| Ширина шара | 0.562 |
| Ширина дорожки | 0.442 |
| Основные технические параметры | |
| Номер детали | ADW7V(L) |
| Система измерений | Дюйм |
| Допуски | |
| Допуск диаметра отверстия | -0.0005 до 0 |
| Допуск внешнего диаметра | -0.0005 до 0 |
| Допуск ширины дорожки | -0.005 до +0.005 |
| Нагрузка | |
| Динамическая радиальная нагрузка | 11750 lbs |
| Статическая радиальная нагрузка | 20700 lbs |
| Прочие характеристики | |
| Вес | 0.08 lbs |
| Диаметр заплечика | 0.537 |
| Толерантность ширины шара | -0.002 до 0 |
| Несоосность | 10 ° |
| Глубина канавки | 0.035 |
| Шаговый диаметр | 0.837 |
| Стандартная ссылка | MS14103-7 |
| Диаметр шара | 0.781 |
ADB/ADW — серия самоустанавливающихся самосмазывающихся сферических подшипников скольжения NHBB для авиационной и аэрокосмической техники. Они предназначены прежде всего для низкоскоростных колебательных движений и позволяют воспринимать нагрузку при угловом смещении соединяемых деталей.
Конструктивные особенности
- ADB — узкое исполнение (Narrow), ADW — широкое (Wide).
- Между внутренним кольцом и наружной обоймой расположен самосмазывающийся PTFE/Fabric-вкладыш, закрепленный на внутренней поверхности наружного кольца. Дополнительная смазка вкладыша не требуется.
- Суффикс (L) у NHBB обозначает применение вкладыша L1420; для серии также доступны другие варианты вкладышей.
- Исполнения с индексом V имеют V-образную канавку наружного кольца для фиксации методом завальцовки; исполнения без V имеют наружное кольцо с фаской.
- Стандартное внутреннее кольцо изготавливается из CRES 440C, наружное — из CRES 17-4PH. Исполнение внутреннего кольца из PH13-8Mo обозначается дополнительным суффиксом.
- Типоразмеры 3–16 представлены в соответствии с требованиями AS81820 и аэрокосмических стандартов AS14101–AS14104. Рабочий диапазон по AS81820 составляет −54…+163 °C.
Основные преимущества
- компенсация угловой несоосности;
- работа при повторяющихся колебательных движениях;
- самосмазывающаяся конструкция;
- отсутствие необходимости в регулярной дополнительной смазке PTFE-вкладыша;
- возможность выбора узкого ADB или широкого ADW исполнения;
- варианты наружного кольца с фаской или V-образной монтажной канавкой.
Где применяется
Подшипники ADB/ADW предназначены для авиационных и аэрокосмических механизмов с шарнирным, колебательным или изменяющимся угловым положением деталей. Самосмазывающиеся вкладыши этого типа NHBB применяет, в частности, в подшипниках систем управления, опоры и исполнительных механизмов самолетов и вертолетов.
Частые вопросы
Чем ADB отличается от ADW?
ADB — узкая (Narrow) серия, ADW — широкая (Wide).
Чем ADB/ADW отличаются от ADBL/ADWL?
У ADB/ADW самосмазывающийся материал находится на сферической поверхности наружного кольца. У ADBL/ADWL (lined bore) антифрикционный материал дополнительно нанесен в отверстии внутреннего кольца.
Для каких движений предназначены ADB/ADW?
Прежде всего для низкоскоростных колебательных движений с возможной угловой несоосностью, а не для обычного высокоскоростного непрерывного вращения.
