Сферический подшипник ADBL9V(L)
45163
В наличии
Цена на подшипник ADBL9V(L) является расчетной и зависит от следующих факторов:
- Производитель (бренд)
- Наличие на складе в Москве
- Модификация и технические допуски
- Объем заказанного количества
Для уточнения актуальной цены и наличия:

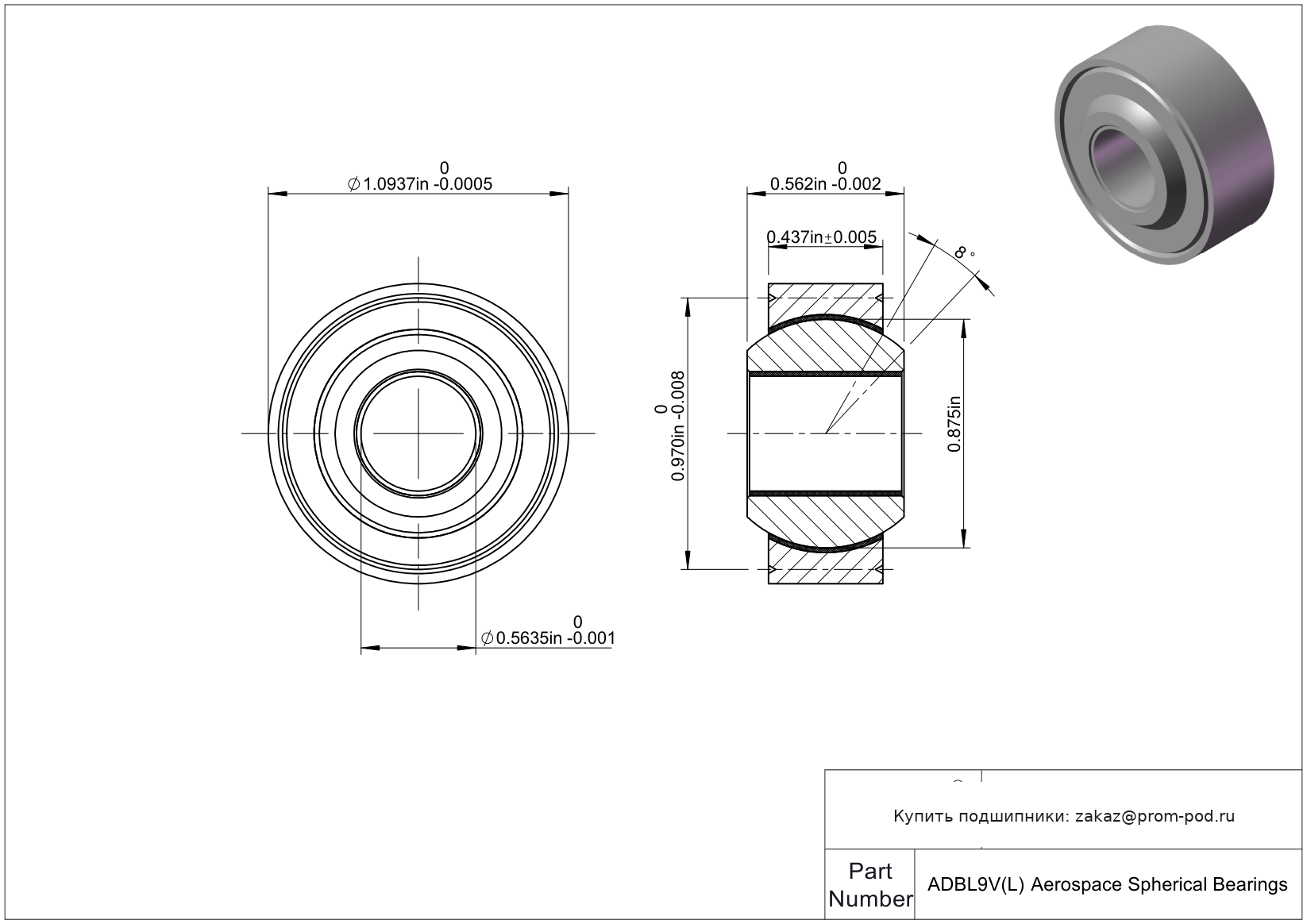

Технические характеристики ADBL9V(L)
| Основные и дополнительные размеры | |
|---|---|
| Диаметр отверстия | 0.5635 |
| Внешний диаметр | 1.0937 |
| Ширина шара | 0.562 |
| Ширина дорожки | 0.437 |
| Основные технические параметры | |
| Номер детали | ADBL9V(L) |
| Система измерений | Дюйм |
| Допуски | |
| Допуск диаметра отверстия | -0.001 до 0 |
| Допуск внешнего диаметра | -0.0005 до 0 |
| Допуск ширины дорожки | -0.005 до +0.005 |
| Нагрузка | |
| Динамическая радиальная нагрузка | 10600 lbs |
| Статическая радиальная нагрузка | 22150 lbs |
| Прочие характеристики | |
| Вес | 0.09 lbs |
| Толерантность ширины шара | -0.002 до 0 |
| Несоосность | 8 ° |
| Глубина канавки | 0.055 |
| Шаговый диаметр | 0.97 |
| Стандартная ссылка | M81820/1-9 |
| Диаметр шара | 0.875 |
ADBL/ADWL — серия самоустанавливающихся самосмазывающихся сферических подшипников скольжения NHBB с футерованным отверстием внутреннего кольца (lined bore). Они предназначены для низкоскоростных колебательных движений и работы в шарнирных соединениях, где требуется компенсация угловой несоосности.
Конструктивные особенности
- ADBL — узкое исполнение (Narrow).
- ADWL — широкое исполнение (Wide).
- Между сферическими поверхностями используется PTFE/Fabric-вкладыш.
- Антифрикционный материал также расположен в отверстии внутреннего кольца, что отличает ADBL/ADWL от ADB/ADW.
- Дополнительная смазка PTFE-вкладыша не требуется.
- Исполнения с индексом V имеют V-образную канавку наружного кольца; варианты без V выполняются с фаской.
- Для стандартных исполнений NHBB указывает внутреннее кольцо из CRES PH13-8Mo и наружное кольцо из CRES 17-4PH.
- Исполнения серии соответствуют стандартам семейства SAE AS81820/1–/4 для самосмазывающихся сферических подшипников с lined bore.
Основные преимущества
- компенсация углового перекоса и несоосности;
- работа при низкоскоростных колебательных движениях;
- самосмазывающаяся конструкция;
- снижение трения как в сферической паре, так и в отверстии внутреннего кольца;
- отсутствие необходимости в дополнительной смазке PTFE-вкладыша;
- возможность выбора узкого ADBL или широкого ADWL исполнения;
- применение коррозионностойких сталей.
Где применяется
Подшипники ADBL/ADWL применяются в авиационных и аэрокосмических шарнирных механизмах, где присутствуют нагрузки, повторяющиеся колебательные движения и угловая несоосность. Типичные области применения включают системы управления, опорные и приводные шарнирные соединения авиационной техники.
Рабочий температурный диапазон исполнений по SAE AS81820 составляет примерно от −54 до +163 °C.
Частые вопросы
Чем ADBL отличается от ADWL?
ADBL — узкое исполнение подшипника, ADWL — широкое.
Чем ADBL/ADWL отличаются от ADB/ADW?
У ADBL/ADWL самосмазывающийся материал расположен не только на сферической поверхности скольжения, но и в отверстии внутреннего кольца.
Для каких движений предназначены ADBL/ADWL?
Серия предназначена прежде всего для низкоскоростных колебательных движений и работы с угловой несоосностью, а не для обычного высокоскоростного непрерывного вращения.
