Сферический подшипник ADWL10V(L)
ADWL10V(L)
В наличии
Цена на подшипник ADWL10V(L) является расчетной и зависит от следующих факторов:
- Производитель (бренд)
- Наличие на складе в Москве
- Модификация и технические допуски
- Объем заказанного количества
Для уточнения актуальной цены и наличия:

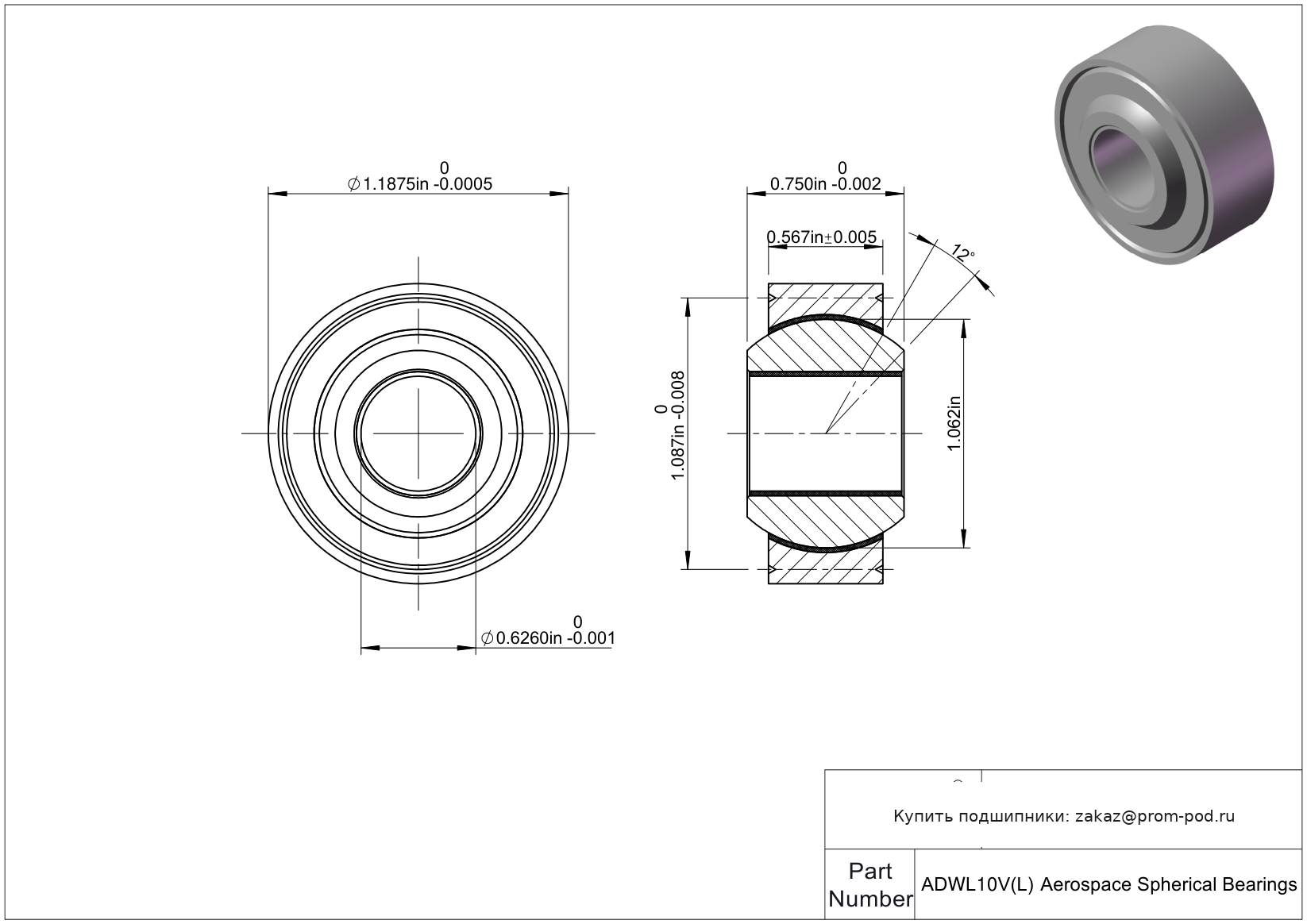

Технические характеристики ADWL10V(L)
Основные и дополнительные размеры
- Диаметр отверстия
- 0.626
- Внешний диаметр
- 1.1875
- Ширина шара
- 0.75
- Ширина дорожки
- 0.567
Основные технические параметры
- Номер детали
- ADWL10V(L)
- Система измерений
- Дюйм
Допуски
- Допуск диаметра отверстия
- -0.001 to 0
- Допуск внешнего диаметра
- -0.0005 to 0
- Допуск ширины дорожки
- -0.005 to +0.005
Нагрузка
- Динамическая радиальная нагрузка
- 16150 lbs
- Статическая радиальная нагрузка
- 29000 lbs
Прочие характеристики
- Вес
- 0.16 lbs
- Толерантность ширины шара
- -0.002 to 0
- Несоосность
- 12 °
- Глубина канавки
- 0.035
- Шаговый диаметр
- 1.087
- Стандартная ссылка
- M81820/3-10
- Диаметр шара
- 1.062
Модификации ADWL10V(L)
- ADBL10V(L)
Левосторонняя резьба. Стандартный, но корпус термически обработан.
ADBL/ADWL — серия самоустанавливающихся самосмазывающихся сферических подшипников скольжения NHBB с футерованным отверстием внутреннего кольца (lined bore). Они предназначены для низкоскоростных колебательных движений и работы в шарнирных соединениях, где требуется компенсация угловой несоосности.
Конструктивные особенности
- ADBL — узкое исполнение (Narrow).
- ADWL — широкое исполнение (Wide).
- Между сферическими поверхностями используется PTFE/Fabric-вкладыш.
- Антифрикционный материал также расположен в отверстии внутреннего кольца, что отличает ADBL/ADWL от ADB/ADW.
- Дополнительная смазка PTFE-вкладыша не требуется.
- Исполнения с индексом V имеют V-образную канавку наружного кольца; варианты без V выполняются с фаской.
- Для стандартных исполнений NHBB указывает внутреннее кольцо из CRES PH13-8Mo и наружное кольцо из CRES 17-4PH.
- Исполнения серии соответствуют стандартам семейства SAE AS81820/1–/4 для самосмазывающихся сферических подшипников с lined bore.
Основные преимущества
- компенсация углового перекоса и несоосности;
- работа при низкоскоростных колебательных движениях;
- самосмазывающаяся конструкция;
- снижение трения как в сферической паре, так и в отверстии внутреннего кольца;
- отсутствие необходимости в дополнительной смазке PTFE-вкладыша;
- возможность выбора узкого ADBL или широкого ADWL исполнения;
- применение коррозионностойких сталей.
Где применяется
Подшипники ADBL/ADWL применяются в авиационных и аэрокосмических шарнирных механизмах, где присутствуют нагрузки, повторяющиеся колебательные движения и угловая несоосность. Типичные области применения включают системы управления, опорные и приводные шарнирные соединения авиационной техники.
Рабочий температурный диапазон исполнений по SAE AS81820 составляет примерно от −54 до +163 °C.
Частые вопросы
Чем ADBL отличается от ADWL?
ADBL — узкое исполнение подшипника, ADWL — широкое.
Чем ADBL/ADWL отличаются от ADB/ADW?
У ADBL/ADWL самосмазывающийся материал расположен не только на сферической поверхности скольжения, но и в отверстии внутреннего кольца.
Для каких движений предназначены ADBL/ADWL?
Серия предназначена прежде всего для низкоскоростных колебательных движений и работы с угловой несоосностью, а не для обычного высокоскоростного непрерывного вращения.
| Тип | Сферический подшипник |
| Обозначение | ADWL10V(L) |
| Внутренний диаметр d | 0.62 мм |
| Внешний диаметр D | 1.18 мм |
| Ширина B / Высота H | 0.00 мм |
