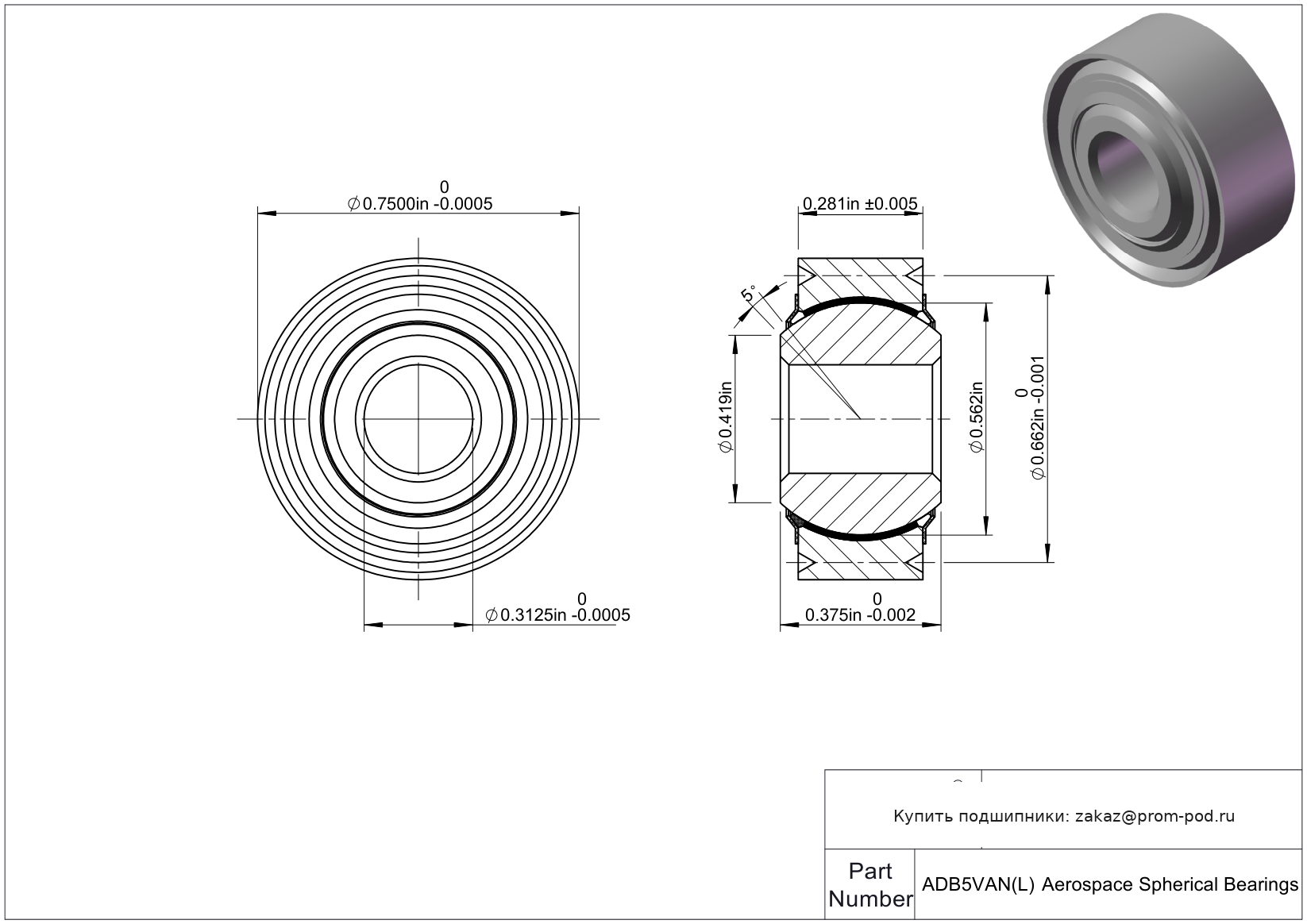

Сферический подшипник ADB5VAN(L)

ADBN/ADWN — герметизированные исполнения самосмазывающихся сферических подшипников скольжения NHBB семейства ADB/ADW. Они предназначены для авиационных и аэрокосмических шарнирных узлов с колебательными и угловыми движениями. Главное отличие от стандартных ADB/ADW — наличие системы уплотнения, защищающей рабочую сферическую поверхность от загрязнений и жидкостей.

Конструктивные особенности

• ADBN относится к узкому исполнению (Narrow), ADWN — к широкому (Wide). В каталожных номерах NHBB признак герметизированного исполнения обозначается буквой N, например ADB3VN(L) и ADW3VN(L).
• Между сферическими поверхностями расположен самосмазывающийся PTFE/Fabric-вкладыш, закрепленный на внутренней поверхности наружного кольца. Дополнительная смазка вкладыша не требуется.
• Система защиты состоит из металлических экранов и формованных силиконовых уплотнений. При движении внутреннего кольца уплотнения очищают его поверхность и препятствуют проникновению загрязнений в рабочую зону.
• Уплотнения не уменьшают площадь рабочей поверхности и, по данным NHBB, не изменяют номинальную нагрузочную способность подшипника, однако уменьшают допустимый угол перекоса по сравнению с открытым исполнением.
• Исполнения с V-образной канавкой предназначены для фиксации подшипника методом завальцовки; для версии с фаской буква V из обозначения исключается.
• Стандартные материалы: внутреннее сферическое кольцо — CRES 440C, наружное кольцо — CRES 17-4PH. Для внутреннего кольца доступно исполнение из PH13-8Mo с соответствующим суффиксом.
• Рабочий температурный диапазон, указанный NHBB для этих серий, составляет −65…+325 °F (примерно −54…+163 °C).

Основные преимущества

• защита сферической пары от воздушных и жидких загрязнений;
• самосмазывающаяся конструкция;
• отсутствие необходимости в регулярной дополнительной смазке PTFE-вкладыша;
• компенсация угловой несоосности;
• сохранение нагрузочной способности базовой конструкции при добавлении уплотнений;
• выбор узкого ADBN или широкого ADWN исполнения.

Где применяется

ADBN/ADWN предназначены для авиационных и аэрокосмических шарнирных соединений, в которых загрязнение рабочей поверхности может сокращать ресурс обычного открытого сферического подшипника. Герметизированное исполнение особенно актуально для механизмов, подвергающихся воздействию пыли, влаги, гидравлических жидкостей или других загрязняющих сред. NHBB указывает испытания своей системы уплотнений на стойкость к воздействию авиационной гидравлической и противообледенительной жидкостей.

Как выбрать ADBN или ADWN

ADBN выбирают для узкой монтажной конфигурации, ADWN — для широкой. Конкретный типоразмер необходимо подбирать по посадочным размерам, нагрузке и требуемому углу перекоса. При этом следует учитывать, что уплотненное исполнение имеет меньшую способность к угловому перекосу, чем соответствующий открытый ADB/ADW.

Частые вопросы

Чем ADBN/ADWN отличаются от ADB/ADW?
Основное отличие — наличие защитных экранов и силиконовых уплотнений, препятствующих проникновению загрязнений к сферической поверхности скольжения.
Чем ADBN отличается от ADWN?
ADBN — узкое исполнение, ADWN — широкое.
Нужно ли дополнительно смазывать ADBN/ADWN?
Самосмазывающийся PTFE/Fabric-вкладыш не требует дополнительной смазки.
