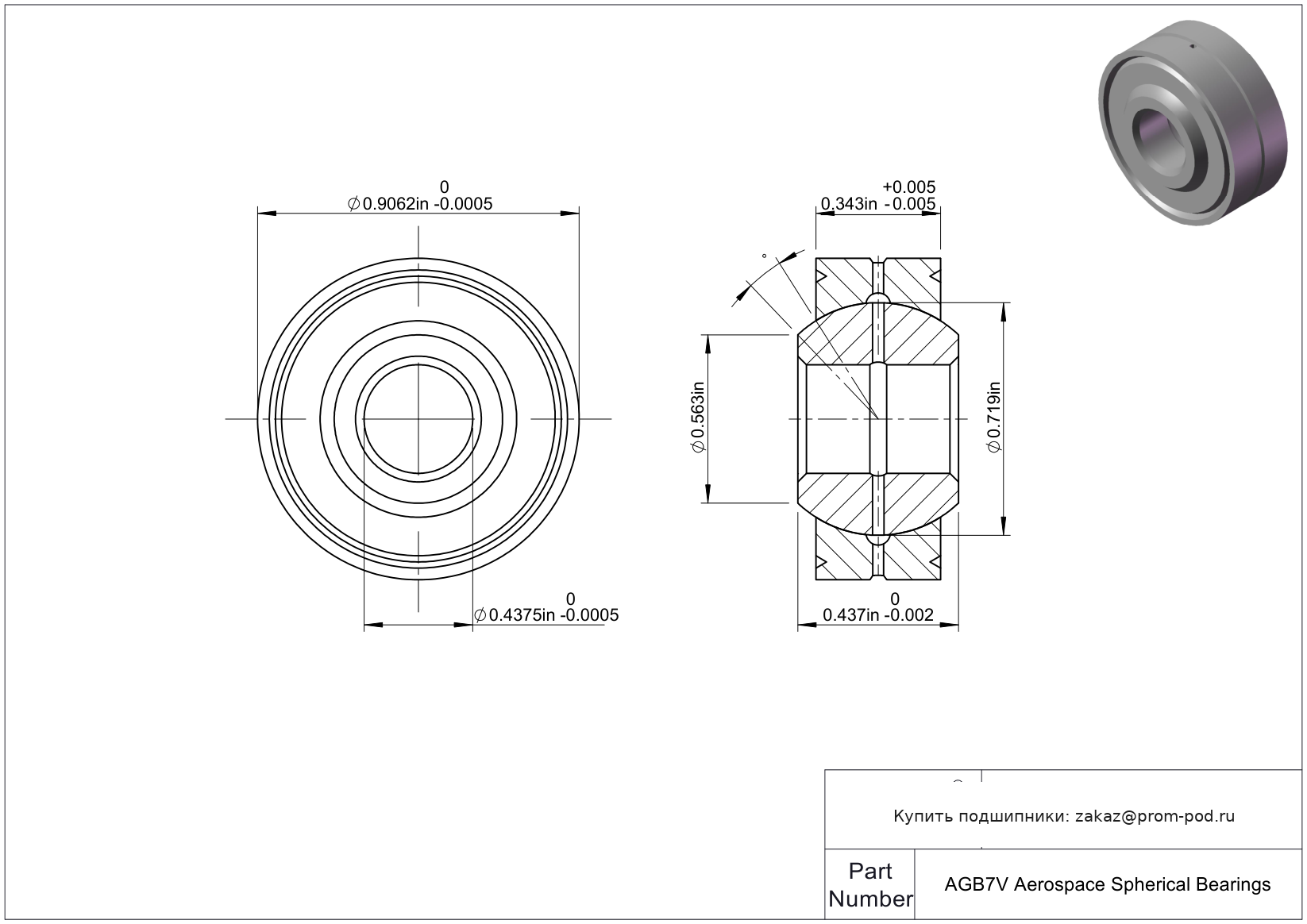

Сферический подшипник AGB7V

AGB — серия аэрокосмических сферических подшипников скольжения NHBB с парой трения металл-металл, изготовленных в соответствии с семейством стандартов SAE AS81936. Отличительная особенность AGB — внутреннее сферическое кольцо из бериллиевой меди и наружное кольцо из коррозионностойкой стали. Подшипники имеют систему подачи смазки и предназначены для нагруженных шарнирных соединений с угловым перемещением деталей.

Конструктивные особенности

• Внутреннее сферическое кольцо изготовлено из бериллиевой меди BeCu по ASTM B196, наружное — из CRES 17-4PH по AMS 5643.
• В стандартном AGB смазочные канавки выполнены в наружном кольце, а через него проходят три равномерно расположенных отверстия для подачи смазки.
• Исполнение с суффиксом A дополнительно имеет смазочные канавки и отверстия во внутреннем сферическом кольце.
• Подшипники поставляются предварительно заполненными смазкой по спецификации MIL-PRF-81322.
• Индекс V обозначает наружное кольцо с V-образной монтажной канавкой. Такое исполнение соответствует M81936/1.
• При отсутствии V наружное кольцо выполняется с фаской и соответствует исполнению M81936/2.
• Рабочий температурный диапазон, указанный NHBB для серии, составляет −65…+350 °F, или примерно −54…+177 °C.

Основные преимущества

• металлическая сферическая пара скольжения без PTFE-вкладыша;
• возможность подачи смазки непосредственно к контактным поверхностям;
• компенсация угловой несоосности в шарнирном соединении;
• сочетание бериллиевой меди и коррозионностойкой стали;
• несколько вариантов организации смазки;
• исполнения с V-образной канавкой или фаской;
• стандартизированные аэрокосмические исполнения AS81936.

Где применяется

Подшипники AGB применяются в авиационных и аэрокосмических механизмах, где сферическое соединение должно воспринимать нагрузку и допускать изменение взаимного угла деталей. Сферические подшипники NHBB этого класса используются в механических связях и исполнительных системах летательных аппаратов.

Как выбрать исполнение AGB

При выборе необходимо учитывать посадочные размеры, нагрузку, требуемое угловое перемещение и схему смазки. AGB используется, когда достаточно каналов и отверстий в наружном кольце; исполнение AGB-A выбирают, когда подача смазки предусмотрена также через внутреннее сферическое кольцо. Вариант V выбирается при необходимости наружной V-образной канавки для монтажной фиксации.

Частые вопросы

Чем AGB отличается от AG?
Главная особенность AGB — внутреннее сферическое кольцо из бериллиевой меди BeCu и наружное кольцо из 17-4PH. Серия AG имеет другую комбинацию материалов и не является прямым конструктивным аналогом AGB.

Является ли AGB самосмазывающимся?
Нет. AGB относится к категории metal-to-metal и имеет предусмотренные конструкцией канавки и отверстия для подачи смазки.

Что означает A в обозначении AGB-A?
Суффикс A означает, что смазочные канавки и отверстия предусмотрены не только в наружном, но и во внутреннем сферическом кольце.
