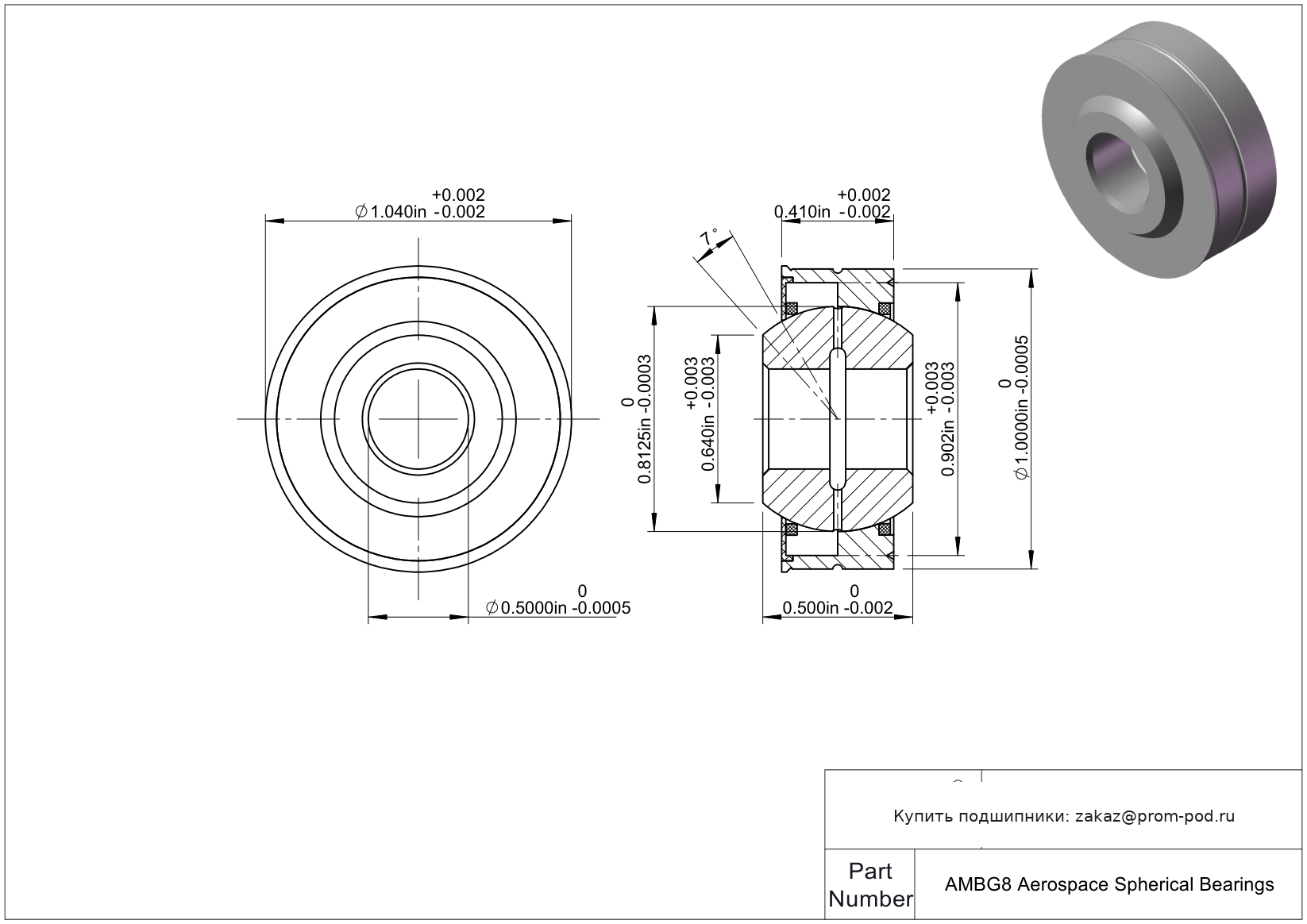

Сферический подшипник AMBG8

AMBG — серия герметизированных сферических подшипников скольжения NHBB типа Loader Slot с металлической парой трения. Конструкция предназначена для шарнирных соединений с небольшими относительными перемещениями и отличается возможностью замены внутреннего сферического кольца без демонтажа наружного кольца из корпуса. В отличие от серии AMB, AMBG дополнительно оснащается системой уплотнения для защиты рабочей зоны подшипника от загрязнений.

Конструктивные особенности

• Конструкция Loader Slot имеет загрузочные пазы в наружном кольце, через которые устанавливается и при необходимости заменяется внутреннее сферическое кольцо.
• Подшипник относится к необжимной (non-swaged) конструкции — наружное кольцо полностью обрабатывается до сборки.
• Для AMBG предусмотрены два основных варианта материала внутреннего кольца: бериллиевая медь BeCu по ASTM B196 с кодом D или Stellite №6 по AMS 5387 с кодом C.
• Наружное кольцо изготавливается из коррозионностойкой стали 17-4PH по AMS 5643.
• Сферическая поверхность наружного кольца подвергается азотированию или Malcomizing для повышения износостойкости.
• В конструкции AMBG применяется PTFE-уплотнение, металлический фиксатор из 17-4PH и нейлоновый фиксирующий элемент.
• Внутренние сферические кольца являются взаимозаменяемыми и не требуют индивидуального подбора к наружному кольцу.
• Для серии предусмотрены различные варианты системы смазки: канавки и отверстия могут располагаться в наружном кольце, внутреннем кольце или одновременно в обоих элементах. Исполнение N выполняется без смазочных отверстий и канавок и применяется только с вариантом Stellite.
• Рабочий температурный диапазон, указанный NHBB для AMBG, составляет −65…+350 °F (примерно −54…+177 °C).

Основные преимущества

• защита рабочей сферической пары от загрязнений;
• возможность замены внутреннего кольца без извлечения всего подшипника из корпуса;
• сокращение времени технического обслуживания;
• металлическая пара скольжения для нагруженных шарнирных соединений;
• повышенная износостойкость обработанной сферической поверхности наружного кольца;
• возможность выбора материала внутреннего кольца и схемы смазки;
• взаимозаменяемость внутренних колец.

Где применяется

AMBG применяется в авиационных и аэрокосмических шарнирных соединениях, для которых характерны статические или вибрационные нагрузки и небольшое относительное движение между внутренним и наружным кольцом. Loader Slot особенно полезен в узлах, где требуется обслуживаемая конструкция и возможность быстрой замены изнашиваемого внутреннего кольца. NHBB приводит в качестве характерного применения таких подшипников механические связи, включая опоры авиационных двигателей.

Как выбрать AMBG

При выборе AMBG необходимо учитывать посадочные размеры, статическую нагрузку, допустимый угол перекоса, материал внутреннего кольца и требуемую схему смазки. В зависимости от типоразмера угол перекоса различается, поэтому его следует определять по конкретному каталожному номеру.
Если защита от загрязнений не требуется, можно рассматривать открытую серию AMB. Если условия эксплуатации требуют герметизированного Loader Slot, применяется AMBG.

Частые вопросы

Чем AMBG отличается от AMB?
AMBG представляет собой герметизированное исполнение Loader Slot, тогда как AMB относится к открытой конструкции.

Можно ли заменить внутреннее кольцо AMBG отдельно?
Да. Конструкция Loader Slot позволяет извлечь и заменить внутреннее сферическое кольцо без демонтажа наружного кольца из корпуса.

Является ли AMBG самосмазывающимся подшипником?
Нет. AMBG относится к сферическим подшипникам с металлической парой скольжения. Для серии предусмотрены различные исполнения системы смазки, включая вариант без смазочных канавок для определенной комбинации материалов.
