Цилиндрический роликовый подшипник NN 3022 KTN9/SPVR522
NN 3022 KTN9/SPVR522
В наличии
Цена на подшипник NN 3022 KTN9/SPVR522 является расчетной и зависит от следующих факторов:
- Производитель (бренд)
- Наличие на складе в Москве
- Модификация и технические допуски
- Объем заказанного количества
Для уточнения актуальной цены и наличия:

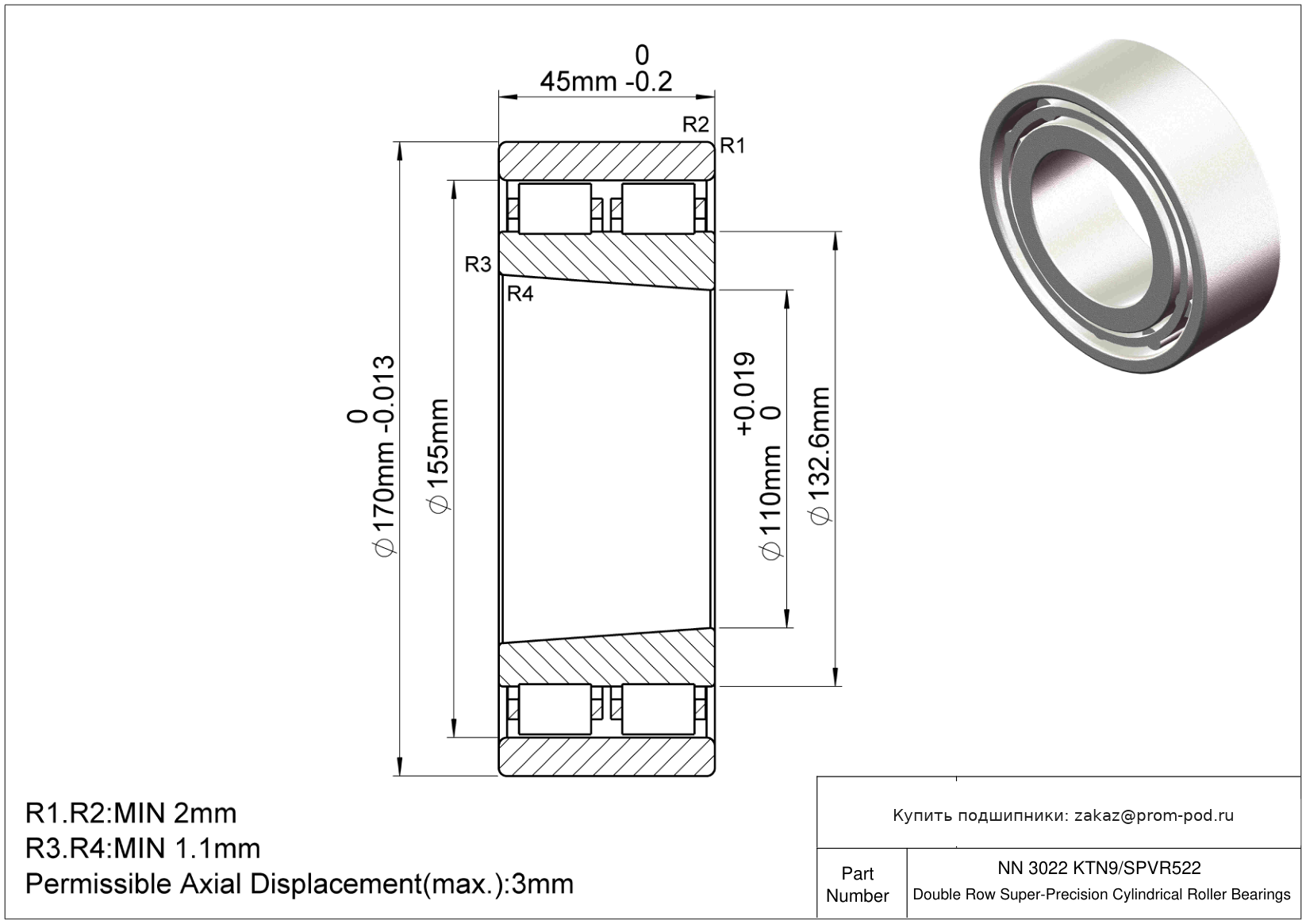

Технические характеристики NN 3022 KTN9/SPVR522
Основные и дополнительные размеры
- Диаметр отверстия
- 110 мм
- Внешний диаметр
- 170 мм
- Ширина
- 45 мм
Основные технические параметры
- Номер детали
- NN 3022 KTN9/SPVR522
- Бренд
- SKF
- Система измерений
- Метрическая
- Направление воспринимаемой нагрузки
- Комбинированная
- Конструкция
- Двойной ряд
- Тип уплотнения
- Открытый
- Смазка
- Смазка: Литол/Масло
- Тип роликового подшипника
- Цилиндрический
- Тип отверстия
- Taper 1/12
Допуски
- Допуск диаметра отверстия
- 0 до +0.02 мм
- Допуск внешнего диаметра
- -0.013 мм до 0
- Допуск по ширине
- -0.2 мм до 0
- Диапазон температур
- -30° до 110 °C
- Допустимое осевое смещение (макс.)
- 3 мм
Материалы
- Материал кольца
- Хромистая сталь
- Материал сепаратора
- PA66 cage/ roller centred
- Материал роликов
- Хромированная сталь
Нагрузка
- Динамическая радиальная нагрузка
- 220.1869 кН
- Статическая радиальная нагрузка
- 360.3059 кН
Сертификация и стандарты
- Регламент RoHS
- «Соответствует требованиям»
- Регламент REACH
- «Соответствует требованиям»
Прочие характеристики
- Максимальная скорость (X1000 об/мин)
- 6
- Вес
- 3.4 kg
- Размер фаски наружного кольца (r1/2) (мин.)
- 2 мм
- Размер фаски внутреннего кольца (r3/4)(мин.)
- 1.1 мм
Таблица модификаций: Цилиндрический роликовый подшипник NN 3022 KTN9/SPVR522
| Маркировка | Базовый тип конструкции | Особенности модификации |
|---|---|---|
| NN 3022 KTN9/SP | Большое количество роликов (цилиндрические) для обеспечения высокой жесткости. Коническое отверстие позволяет регулировать внутренний зазор. Смазочная канавка и смазочное отверстие в центре внешней ширины кольца. | Литой сепаратор из монолитного спроектированного полимера. Повышенный класс допуска для цилиндрических роликоподшипников с коническим отверстием. Коническое внутреннее отверстие (конусность 1:12). |
| NN 3022 KTN9/SPW33VR521 | Большое количество роликов (цилиндрические) для обеспечения высокой жесткости. Коническое отверстие позволяет регулировать внутренний зазор. Смазочная канавка и смазочное отверстие в центре внешней ширины кольца. | Подшипник поставляется с отчётом об измерениях (стандарт для подшипников серии NN 30 с d > 130 мм). Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Литой сепаратор из монолитного спроектированного полимера. Повышенный класс допуска для цилиндрических роликоподшипников с коническим отверстием. Коническое внутреннее отверстие (конусность 1:12). |
| NN 3022 KTN9/VQ055 | Большое количество роликов (цилиндрические) для обеспечения высокой жесткости. Коническое отверстие позволяет регулировать внутренний зазор. Смазочная канавка и смазочное отверстие в центре внешней ширины кольца. | Литой сепаратор из монолитного спроектированного полимера. Варианты смазки: Другое / Вариант. Коническое внутреннее отверстие (конусность 1:12). Свободная иголка. |
| NN 3022 TN9/SPC3LW33 | Большое количество роликов (цилиндрические) для обеспечения высокой жесткости. Коническое отверстие позволяет регулировать внутренний зазор. Смазочная канавка и смазочное отверстие в центре внешней ширины кольца. | Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Символ внутреннего зазора ABMA 3. Литой сепаратор из монолитного спроектированного полимера. Повышенный класс допуска для цилиндрических роликоподшипников с коническим отверстием. Приставной бортик. Составная часть подшипникового узла. |
| NCF 3022 CV | Однорядный цилиндрический роликовый подшипник с полной засыпкой роликами без сепаратора. | Модифицированная внутренняя конструкция, полный комплект роликов. |
Аналоги NN 3022 KTN9/SPVR522
- 23022 CC/W33
Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Радиальный зазор для цилиндрических роликоподшипников с невзаимозаменяемыми компонентами подшипника. Последующее число указывает на класс зазора (если зазор нормальный, число отсутствует).
- 23022 CCK/W33
Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Радиальный зазор для цилиндрических роликоподшипников с невзаимозаменяемыми компонентами подшипника. Последующее число указывает на класс зазора (если зазор нормальный, число отсутствует). Коническое внутреннее отверстие (конусность 1:12).
- 23022-2RS/VT143
Заполнение пластичной смазкой SKF LGEP 2 на 25–45 %. Код материала. Кольца - подшипниковая сталь, тела качения - подшипниковая сталь.
- 23022 CCK/C3W33
Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Символ внутреннего зазора ABMA 3. Радиальный зазор для цилиндрических роликоподшипников с невзаимозаменяемыми компонентами подшипника. Последующее число указывает на класс зазора (если зазор нормальный, число отсутствует). Коническое внутреннее отверстие (конусность 1:12).
- 23022 CC/C4W33
Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Символ внутреннего зазора ABMA 4. Радиальный зазор для цилиндрических роликоподшипников с невзаимозаменяемыми компонентами подшипника. Последующее число указывает на класс зазора (если зазор нормальный, число отсутствует).
- 23022-2CS2WC4
Контактное уплотнение из фторкаучука (FPM) с армированием листовой сталью с обеих сторон подшипника. Кольцевая канавка и три смазочных отверстия в наружном кольце закрыты пластиковой полоской. Подшипник заполнен от 70 до 100% объема высокотемпературной смазкой на основе полимочевины. Символ внутреннего зазора ABMA 4. Для цилиндрических роликоподшипников и радиально-упорных шарикоподшипников: штампованный стальной сепаратор.
- 23022 CC/C3W33
Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Символ внутреннего зазора ABMA 3. Радиальный зазор для цилиндрических роликоподшипников с невзаимозаменяемыми компонентами подшипника. Последующее число указывает на класс зазора (если зазор нормальный, число отсутствует).
- 23022 CC/W64
Радиальный зазор для цилиндрических роликоподшипников с невзаимозаменяемыми компонентами подшипника. Последующее число указывает на класс зазора (если зазор нормальный, число отсутствует). Для цилиндрических роликоподшипников и радиально-упорных шарикоподшипников: штампованный стальной сепаратор.
- 23022 CKM
Готический арочный угловой контакт со стопорным кольцом и бронзовым фиксатором. Резиновые манжетные уплотнения скреплены с листом металлическими вставками.
- 23022 CKY
Однокромочное несъемное формованное уплотнение. Резиновые манжетные уплотнения скреплены с листом металлическими вставками. Коническое внутреннее отверстие (конусность 1:12).
- 23022 CC C3
Символ внутреннего зазора ABMA 3. Радиальный зазор для цилиндрических роликоподшипников с невзаимозаменяемыми компонентами подшипника. Последующее число указывает на класс зазора (если зазор нормальный, число отсутствует).
- 23022EJW33
Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Конструкция с повышенной грузоподъемностью, штампованный стальной сепаратор.
- 23022EJW33C2
6 смазочных отверстий на наружной обойме. Конструкция с повышенной грузоподъемностью, штампованный стальной сепаратор.
- 23022EJW33C4
6 смазочных отверстий на наружной обойме. Конструкция с повышенной грузоподъемностью, штампованный стальной сепаратор.
- 23022EJW841
Наружное кольцо со стандартными отверстиями для смазки заглушено. Конструкция с повышенной грузоподъемностью, штампованный стальной сепаратор.
- 23022KEJW33
Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Конструкция с повышенной грузоподъемностью, штампованный стальной сепаратор. Коническое внутреннее отверстие (конусность 1:12).
- 23022KEJW33C3
6 смазочных отверстий на наружной обойме. Конструкция с повышенной грузоподъемностью, штампованный стальной сепаратор. Коническое внутреннее отверстие (конусность 1:12).
- 23022EJW33C3
6 смазочных отверстий на наружной обойме. Конструкция с повышенной грузоподъемностью, штампованный стальной сепаратор.
- 23022-E1-XL-TVPB
Сепаратор: Сепаратор из стеклонаполненного полиамида (PA66), сепаратор оконного типа, с центрированием по внутреннему кольцу. Оптимизированный профиль (для метрических серий). Используется для отделения основного номера подшипника от цифрового суффикса. Приставной бортик. Составная часть подшипникового узла.
- 23022-E1-XL-TVPB-C3
Сепаратор: Сепаратор из стеклонаполненного полиамида (PA66), сепаратор оконного типа, с центрированием по внутреннему кольцу. Символ внутреннего зазора ABMA 3. Оптимизированный профиль (для метрических серий). Используется для отделения основного номера подшипника от цифрового суффикса. Приставной бортик. Составная часть подшипникового узла.
